光电耦合器的隔离作用是什么?

1． 光电耦合器的类型

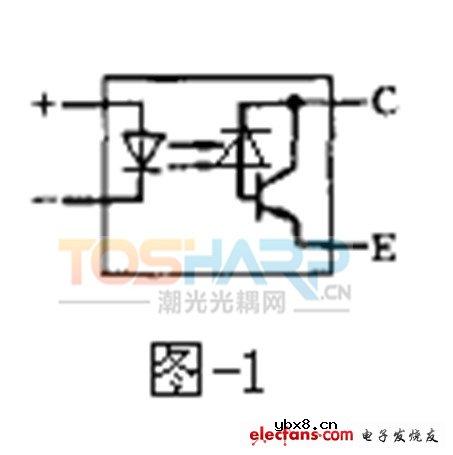

       光电耦合器的主要构件是发光器件和光敏器件，发光器件一般都是IRLED，而光接受器件有光敏二极管、光敏三极管、达林顿管、光集成电路等类型，在高频开关电源中，对光电耦合器的响应速度要求很高，故一般采用如图1所示的响应较快的高速型，延迟时间在500nS以内。用于模拟信号或直流信号传输时，应采用线性光电耦合器以减小失真，而传输数字开关信号时，对其线性度的要求不太严格。

2． 光电耦合器的重要参数

①隔离电容   一般要求小于1PF
②直流电流传输比CTR  一般为20%--300%，越接近常数则线性越好，其大小反映光电耦合器的传输能力
③输入输出间的绝缘电压Viso(典型值：1—10KV) 和绝缘电阻Riso
（典型值：1011--1012Ω）
④饱和压降VCES    一般小于0.4V
⑤响应速度  一般用tPHL和tPLH表示

3． 光电耦合器的在开关电源中的应用

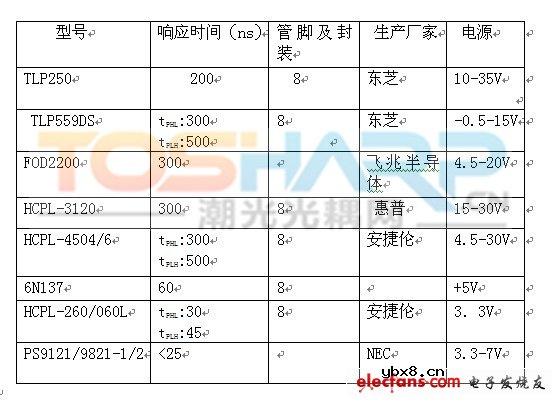

光电耦合器应用于开关电源的控制信号传输与隔离，最主要考虑的是其响应速度能否满足要求。设开关频率为100KHz,则开关周期为10us, 光电耦合器传输延迟初步限定在500ns①以内，查阅目前市场上光电耦合器器件的技术资料，能满足这一要求的产品主要有：

由于传输的是开关信号，故对光电耦合器的线性特性要求并不严格，应用上述光电耦合器器件进行隔离，可有两种方案：① 采用传输延迟在200—500ns之间的器件，电路稍简单，但延迟稍长；②采用传输延迟在100ns以下的数字光耦，延迟短，但需电平转换。按这两种方案设计的电路如图所示。


采用光电耦合器隔离的优点②是：
① 占空比任意可调；
② 隔离耐压高；
③ 抗干扰能力强，目前带静电屏蔽的光电耦合器很容易买到，强弱电之间的隔离性能很好，另外，光电耦合器属电流型器件，对电压性噪声能有效地抑制；
④ 传输信号范围从DC到数MHz,其中线性光电耦合器尤其适用于信号反馈。
其缺点③是：
①  在全桥拓扑中，开关器件为4个，需3—4个光电耦合器，而每一光电耦合器都需独立电源供电，增加了电路的复杂性，成本增加，可靠性降低；
② 因光电耦合器传输延迟较大，为保证开关器件开通与关断的精确性，必须使各路的结构参数一致，使各路的延迟一致，而这往往难以做得很好；
光电耦合器的开关速度较慢，对驱动脉冲的前后沿产生较大延时，影响控制精度.
