亿光过零检测光耦

  驱动大功率交流器件时常用双向可控硅进行功率控制，根据控制方式的不同有过零控制和移相控制。不管哪种控制都要对零点进行检测，因为双向过控硅的特性是到了交流的零点，可控硅会自动关闭输出。我们检测零点目的就是可控硅在零点关闭输出后，我们可以根据功率的需求选择时间来重新触发可控硅。
     但对于单片机弱电直接控制交流肯定是不现实的，用继电器控制只能实现简单的慢速的开关量控制，而如果要实现功率调节，我们就需要用光特性的固态继电器，这种器件比较贵。而假如用光耦肯定也是不行的，因为普通的光耦是单向器件，对于交流的网电它是不能实现控制的。

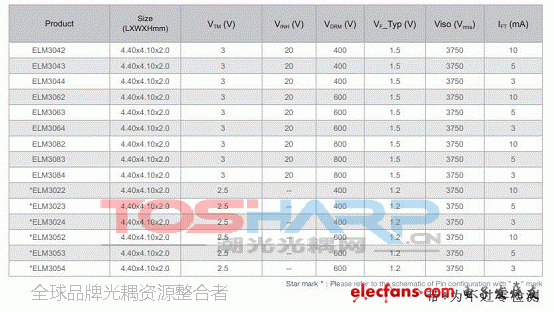

    在这种情况下，我们最好的选择就是用EL30XX 系列的光控可控硅，用得最多的EL3053 和EL3083，它们的前端触发电流都是5mA，隔离电压达到5000Vrms，适合于对电绝缘特性要求高的工控或医疗电子行业。

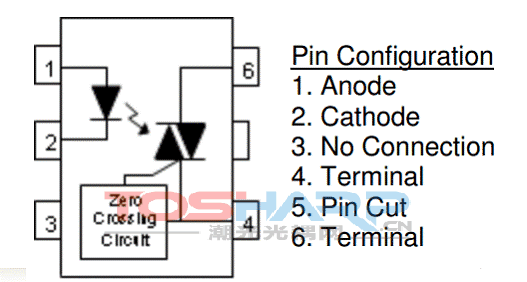

     EL3053 和EL3083 的主要区别就是EL3083 有过零检测，MOC3053 没有过零检测，对于有过零检测功能的EL3083，它每次在过零点的时候会判断有没有光输入，即有没有前置电流If，如果有If，那么在这个周期之内，它是导通的，所以它只能决定一个网电源周期内它是不是导通的，而不能决定在一个周期的某一个时刻开始导通。基于这种特性我们可以用它来实现过零控制，过零控制的缺点是控制精度低，优点是对电网没有污染。

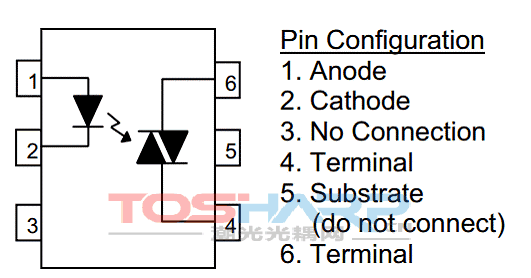

对于没有过零检测的EL3053 来说，它在有光输入的时刻开始到这个周期的结束它都是导通的。基于这种特性，如果我们已经检测到了零点，我们就可以在零点的时刻开始延时一段时间来输入前置电流If，用它来实现移相检测。
