变频器电路中光耦器件功能引脚图

说明：

从应用的维修的角度，掌握一些光耦器件的引脚功能，便于测量部分引脚的电压（电平）状态，判断光耦是否处于正常工作状态就够了。光耦内部，具体是个什么电路，是来不及也无须去管它的。比如单片机电路，重点检测供电、复位、晶振、控制信号、输入信号几个端子的电压（电平）状态，就可以了。对于数字（包括光耦合器）电路，一般情况下，知道器件引脚功能，便可根据输入、输出端的逻辑关系，测量判断IC的好坏了。而模拟电路，在变频器电路中，一半是用于处理开关量信号的，如电压比较器等，检测判断上，同数字电路是一样方便的。部分处理模拟信号的模拟电路，可据动、静态电压的明显变化，测其好坏，也不是太难的事。

因而，只要知晓两点，1：IC是个什么类型的芯片，数字或模拟电路？2：引脚功能，该脚为输入、输出或供电脚？便能实施测量了。将变频器常用IC引脚功能图，集中附录于后，就不必花费大量时间再去查阅相关的手册了。

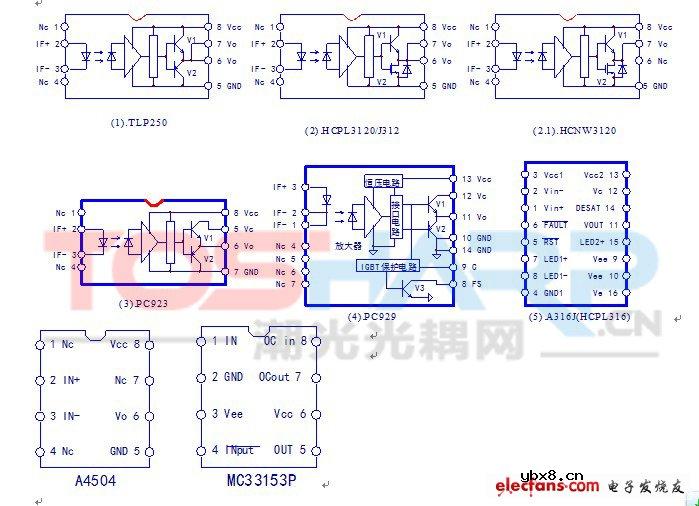

一 IGBT驱动光耦：

TLP250和HCPL3120可直接代换，将输出引脚改动一下，也可与PC923相代换。PC923、PC923往往配套使用，而A4504和MC33153也是配套使用的，两者组合完成了PC929的功能。

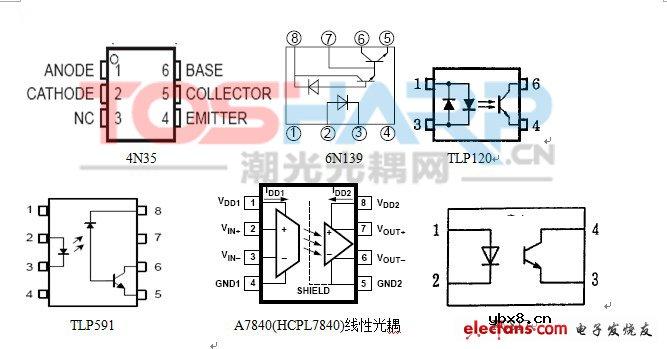

二、常用光电耦合器：


                                                                       4N35 6N139 TLP120

                                                                      TLP591 A7840(HCPL7840)线性光耦 PC817

光电耦合器用于变频器的控制端子内电路，开关电源的电压采样与隔离等，只要是四线端元件，往往可用PC817代换之。线性光耦不能用普通光耦合器代换，最好用原型号器件代换。
