透射电子显微镜（TEM）在锂电池材料分析中的应用技术

TEM在锂电池材料研究中的重要性

透射电子显微镜（TEM）作为材料科学领域的一种强大分析工具，具有原子级别的空间分辨率，使研究人员能够深入探讨材料的微观结构。在锂电池材料的研究中，TEM技术发挥着至关重要的作用，帮助科研人员细致观察锂离子电池材料内部的原子排列、晶格缺陷和结构扭曲等微观特征，从而揭示材料性能的内在机制。

锂电池材料的TEM分析方法

1.TEM成像模式

TEM的成像模式主要包括明场像和暗场像，主要用于观察样品的形貌特征。高分辨透射电子显微术（HRTEM）能够提供原子尺度的清晰图像，而选区电子衍射（SAED）则用于分析样品的晶体结构和相信息。

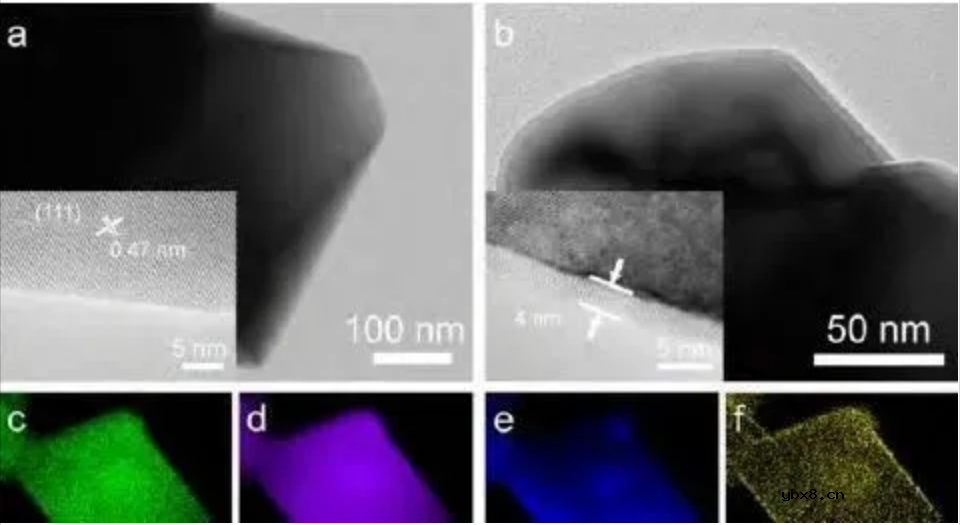

三元材料TEM表征效果（a）TEM明场照片 （b）选区电子衍射图像及高分辨照片

2.扫描透射电子显微镜（STEM）模式

STEM模式通过汇聚的电子束扫描样品，并利用环形探测器接收散射电子进行成像。高角环形暗场像（HAADF）和环形明场像（ABF）是STEM模式中常用的成像技术，尤其对锂和氧等轻元素的直接成像至关重要。

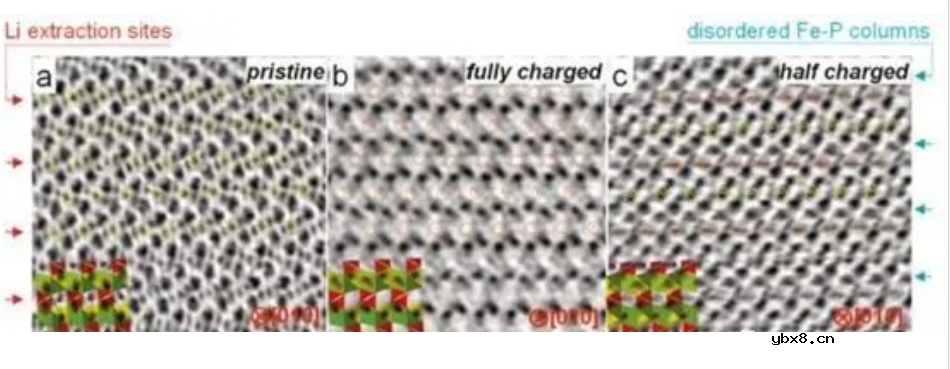

LiFePO4正极材料在不同脱锂量下的原子尺度结构 (a)原始LiFePO4的ABF图像（b）完全脱锂态下LiFePO4的ABF图像（c）半脱锂态下LiFePO4的ABF图像

3.X射线能谱（EDS）分析

EDS通过分析样品发出的特征X射线来确定样品中元素的种类和含量。在STEM模式下，EDS可以提供元素分布的详细图像，帮助研究人员了解材料的组成。
