锂电池充电曲线分析 不使用锂电池专用充电芯片是否可以充电

原文授权自公众号：SignalTalks 特别鸣谢！

关于锂电池充电，经常在现场看到有工程师使用直流电源接在电池的正负极上直接给电池充电，也见过将两块电池正极相连，负极相连，使用其中一块电池为另一块电池充电的设计方案。对于这两种方案，小编始终觉得不靠谱，是否能充满是一回事儿，最大的风险还是安全问题，试想一下，如果这么简单就可以给锂电池充电了，那锂电池专用充电芯片存在的意义是什么？这个问题需要通过锂电池的充电曲线来解释。

一、锂电池充电曲线

一般来说，锂电池的充电过程分为四步：预充电、恒流充电、恒压充电、停止充电。接下来，通过一节3S锂电池的充电过程来理解一下这四个步骤。

预充电：若电池电压小于3V，要先进行预充电，充电电流为一般为0.05C；

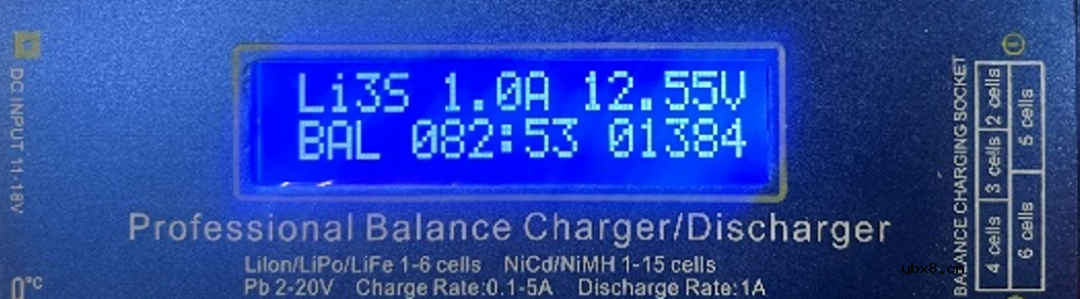

恒流充电：当电池电压在3V-4.2V时，进行恒流充电，充电电流一般为0.2C-1C；

恒流充电

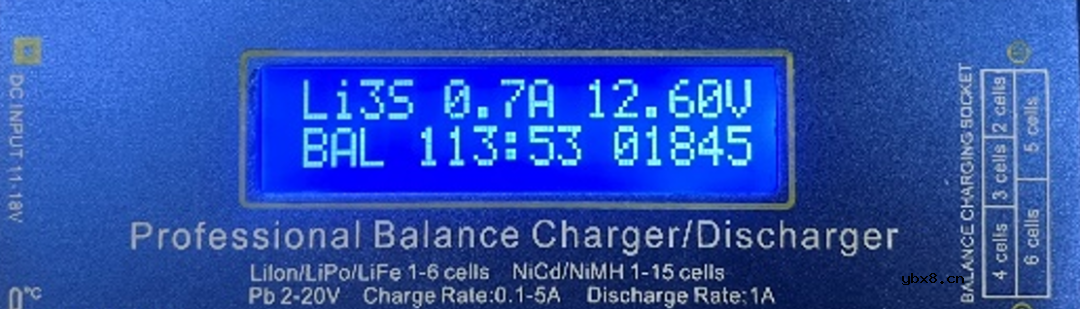

恒压充电：当电池电压达到4.2V时，进行恒压充电，充电电压为4.2V，充电电流缓慢降低；

恒压充电

停止充电：为防止电池过充，电池最终必须要停止充电，控制充电停止的方式一般有计时器终止和C/10终止两种。

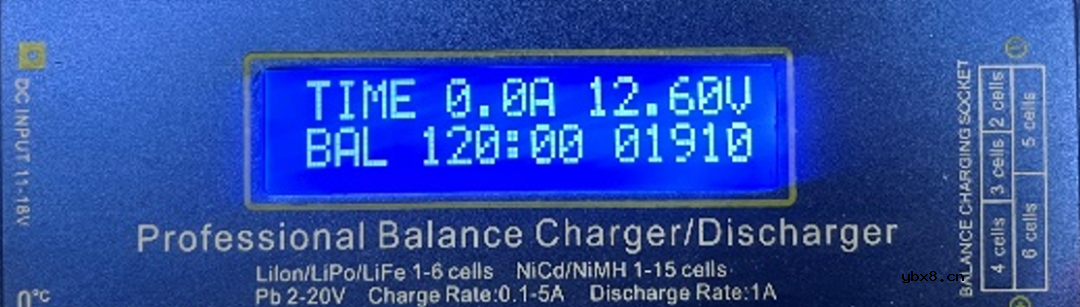

计时器终止是判断充电时间，当充电时间达到设定值之后停止充电。

计时器终止

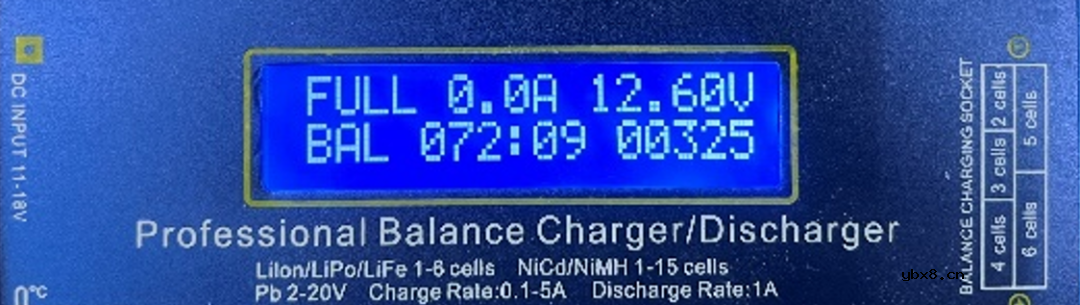

C/10终止是判断充电电流，当充电电流降低到设定值之后停止充电，这个设定值可以是恒流充电电流的1/10。

C/10终止

注意：上述电压为单节锂电池电压，3S锂电池为三节锂电池串联，其电压为单节锂电池电压的三倍。

二、锂电池能不能用电源直接充电

观察锂电池的充电曲线可以发现，不通过专用充电芯片，直接用电源给锂电池充电是不现实的：

1、无法实现恒流充电；

2、无法实现预充电，电池电压小于3V时，电流反而最大；

3、无法实现自动停止充电；

4、无法实现电池充电温度异常时的温度保护功能（某些电池可能不自带电池保护板）。
