如何用合宙功耗分析仪Air9000测试电池类产品？

使用电池供电的电子产品，都非常在意功耗的高低：

同样的电池容量，功耗越低，待机时间越长；待机时间越长，不用频繁充电，产品竞争力必然也就越强；

同样的待机时间，功耗越低，电池容量越小；电池容量越小，体积就越小，成本也就越低，产品竞争力同样也就越强。

以蜂窝模组客户为例，PoS机、定位器、对讲机、学生卡等等都是典型的电池供电类产品。

低功耗IPC（IP Camera网络摄像头）——是最典型的电池供电类，且对低功耗要求极高的产品之一。

低功耗IPC的功耗到底有多低？今天，我们就用合宙功耗分析仪Air9000来进行评测。

低功耗IPC功耗测试

这是一款淘宝购买的低功耗IPC网络摄像头（以下简称IPC）。我们先看一眼这款IPC的外观吧，属于比较常见的大电池免布线设计。

一、测试准备

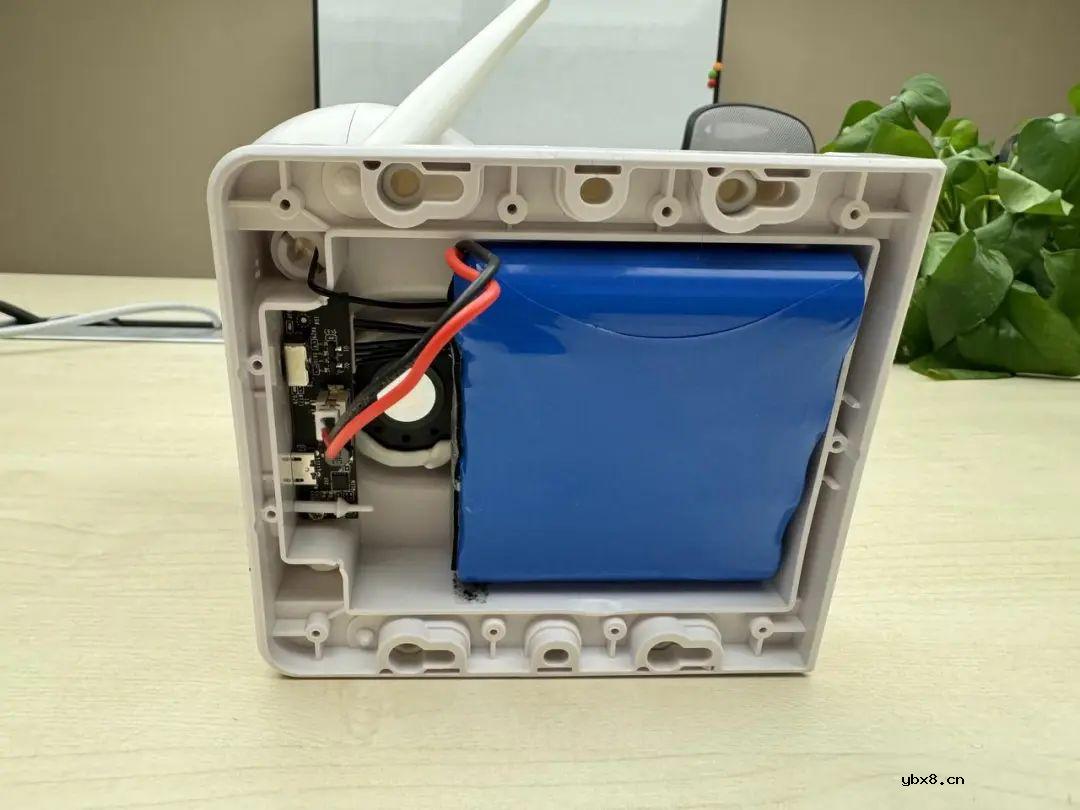

拆开底座后盖，可以看到配备的电池真的好大，几乎占据三分之二空间：

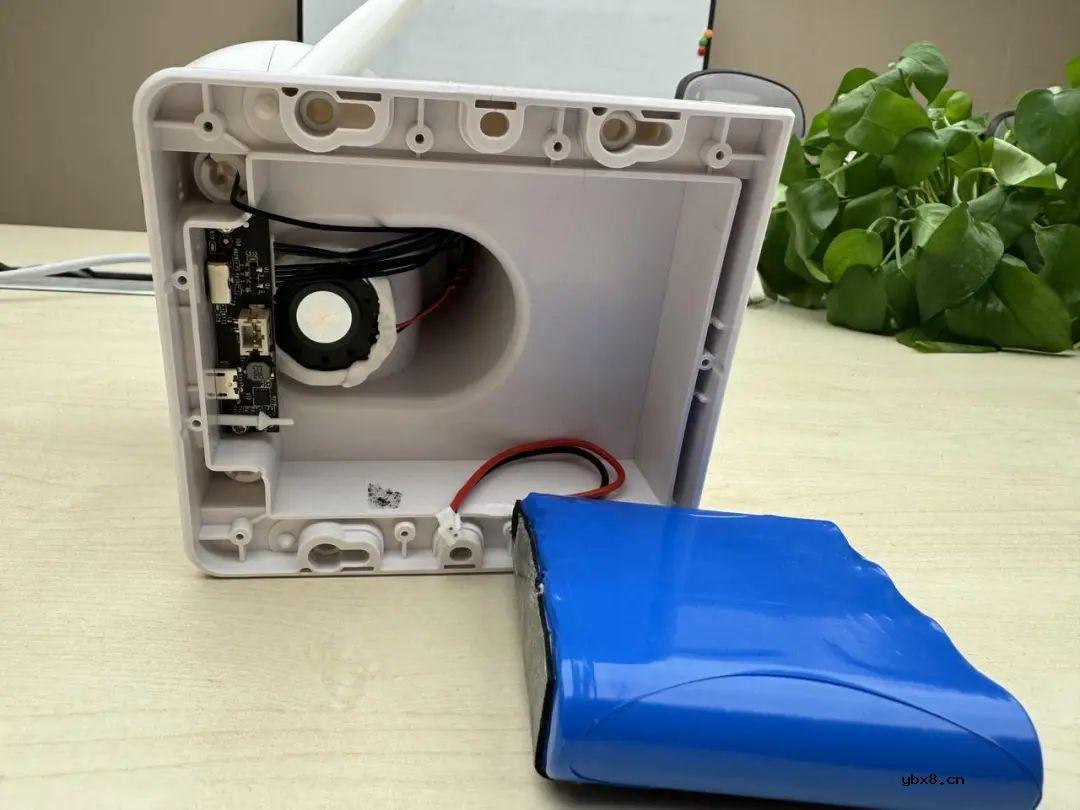

拆掉电池，做好用Air9000标配的PD/PPS充电头模拟电池给IPC供电的准备。

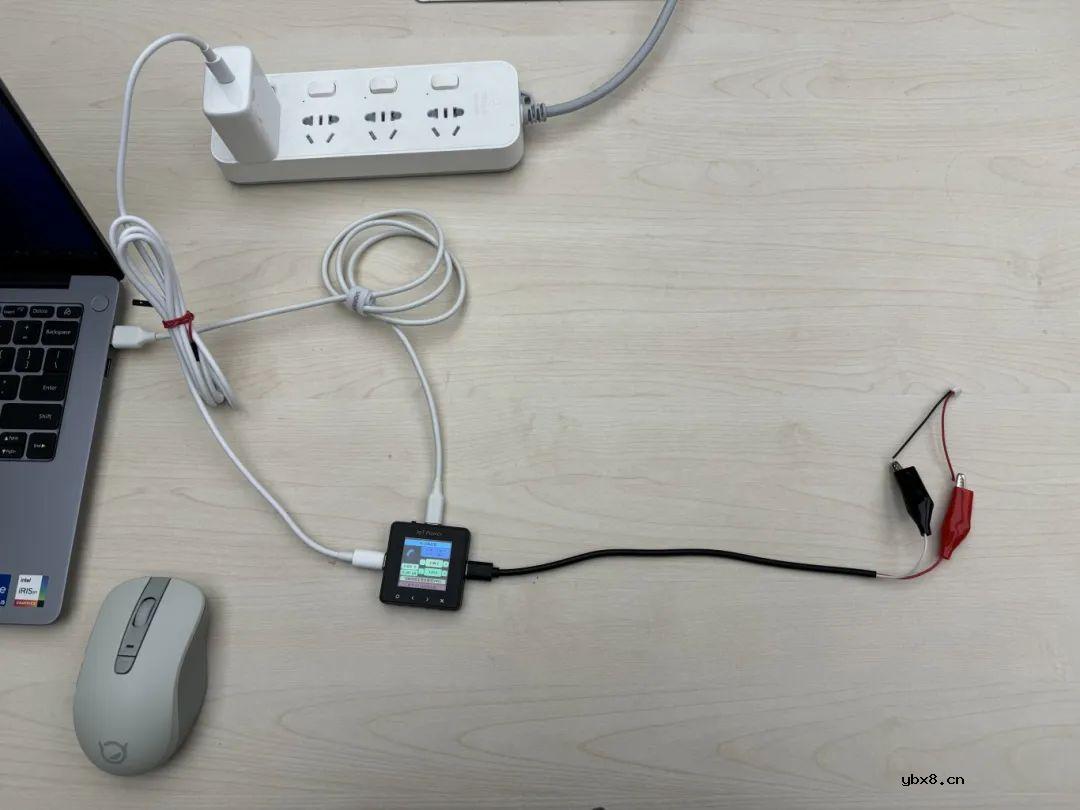

用Air9000搭建好测试环境，充电头、供电线、数据线、电脑等。

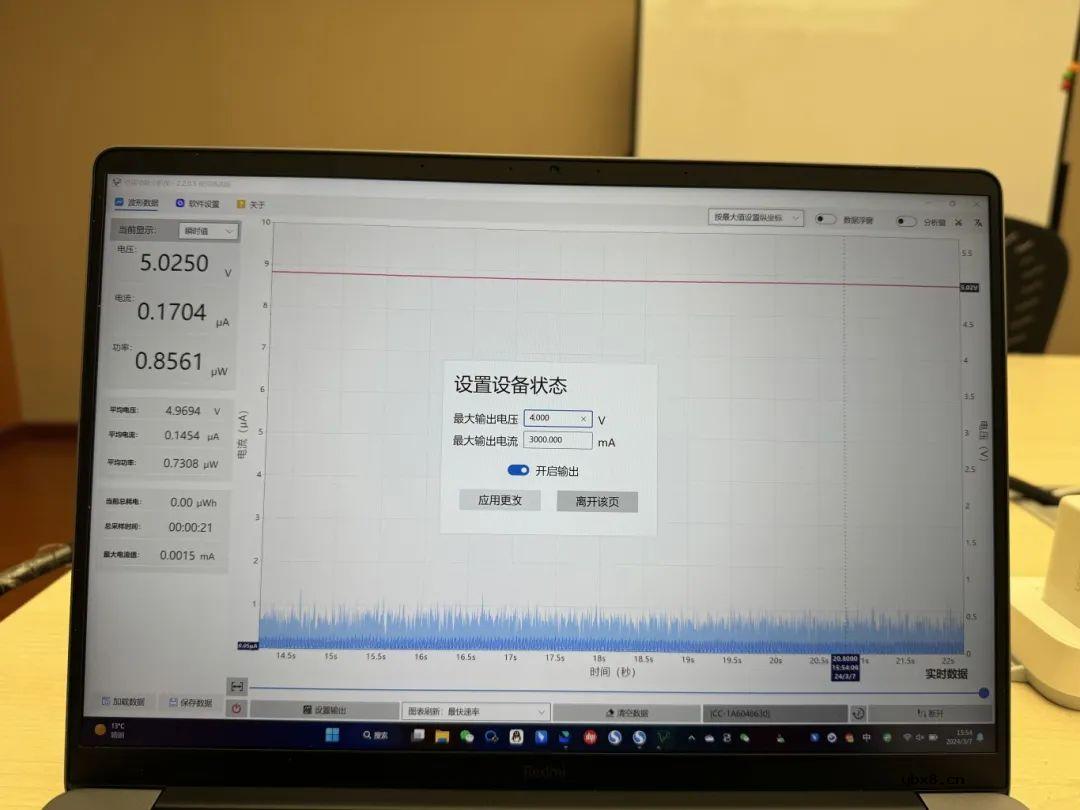

打开合宙功耗分析仪PC端软件，此时电压测试显示的是充电头默认输出电压5V，我们将其改为4V，跟电池一致：

输出电压4V设置成功，合宙功耗分析仪PC端软件已实时显示：

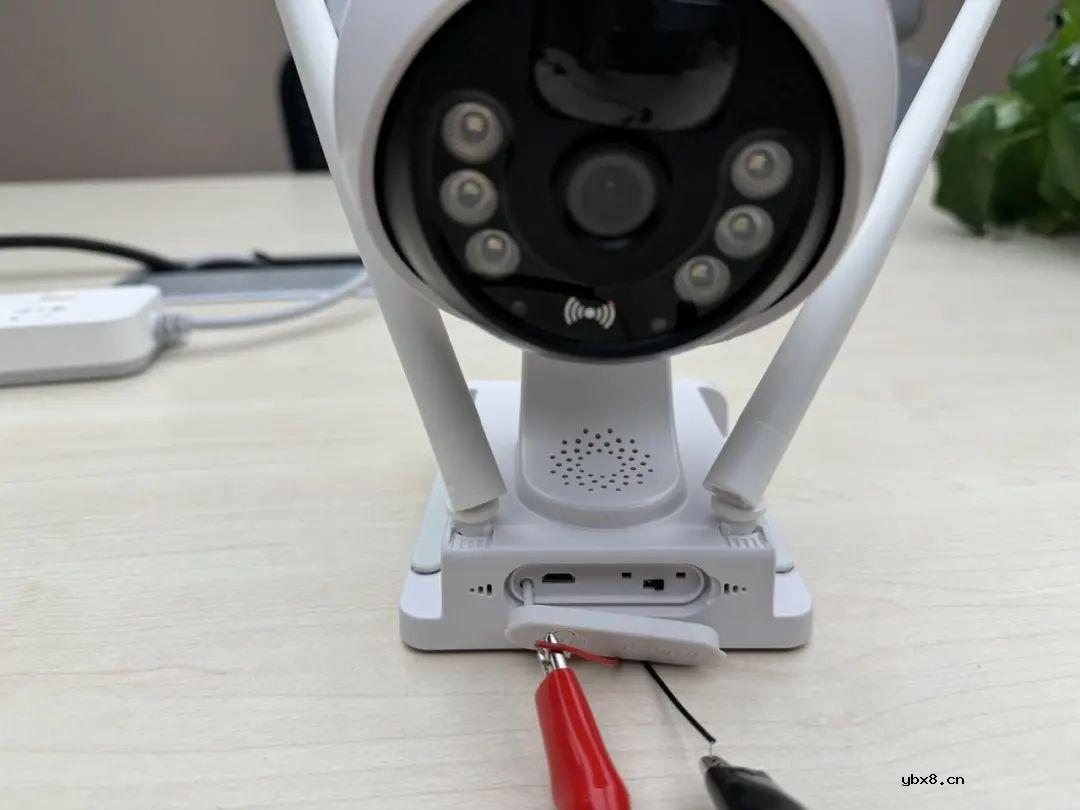

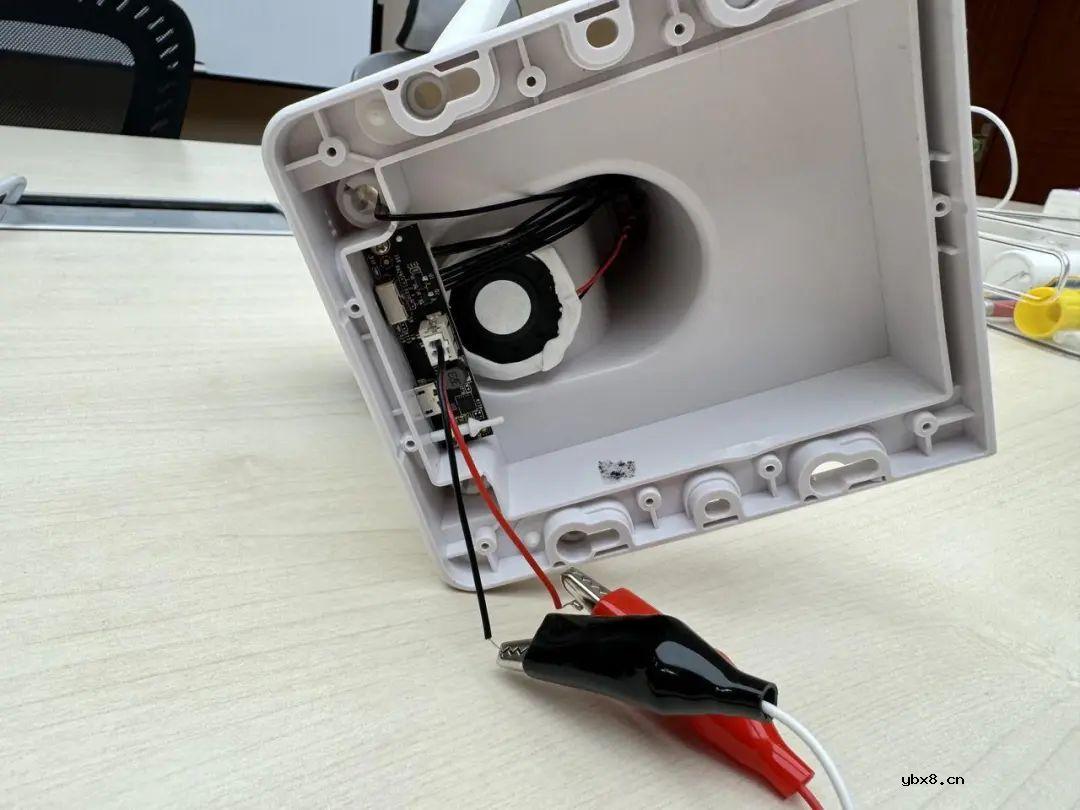

输出电压设置成功后，我们将充电头与IPC供电连接器接好。

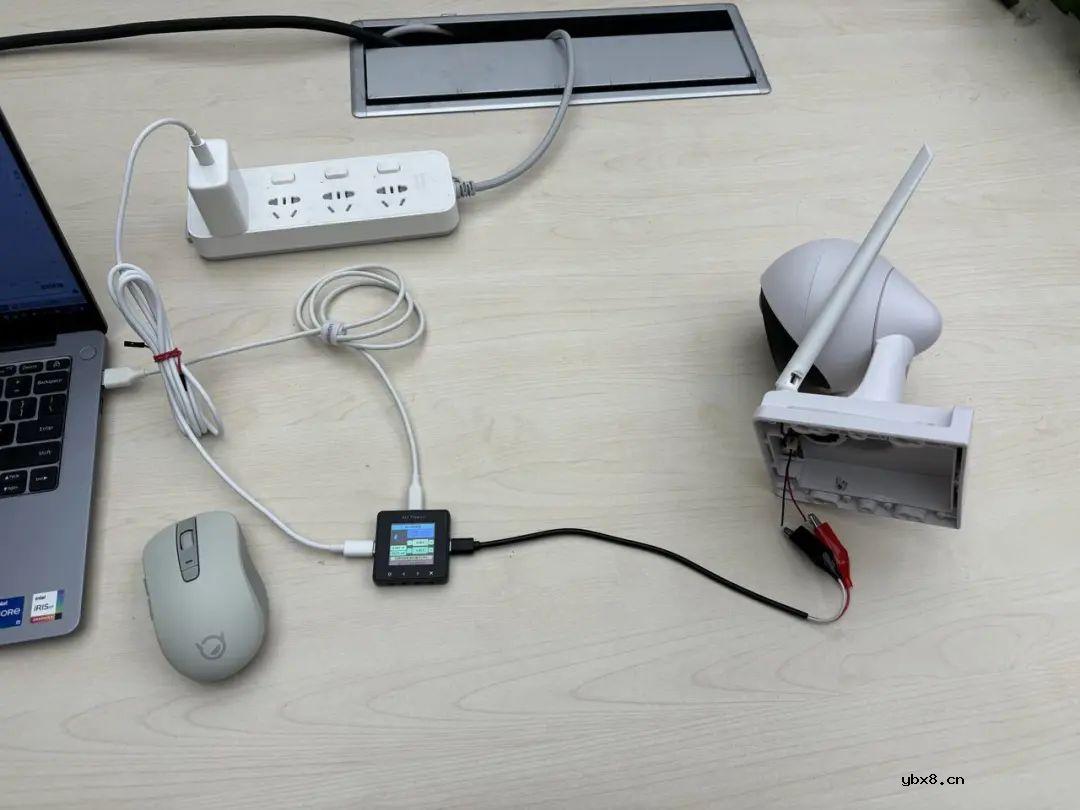

一切准备就绪，在IPC开机之前我们看一下测试环境全家福。

二、功耗实测

将IPC开机拨动开关拨至ON一侧，IPC开机启动。

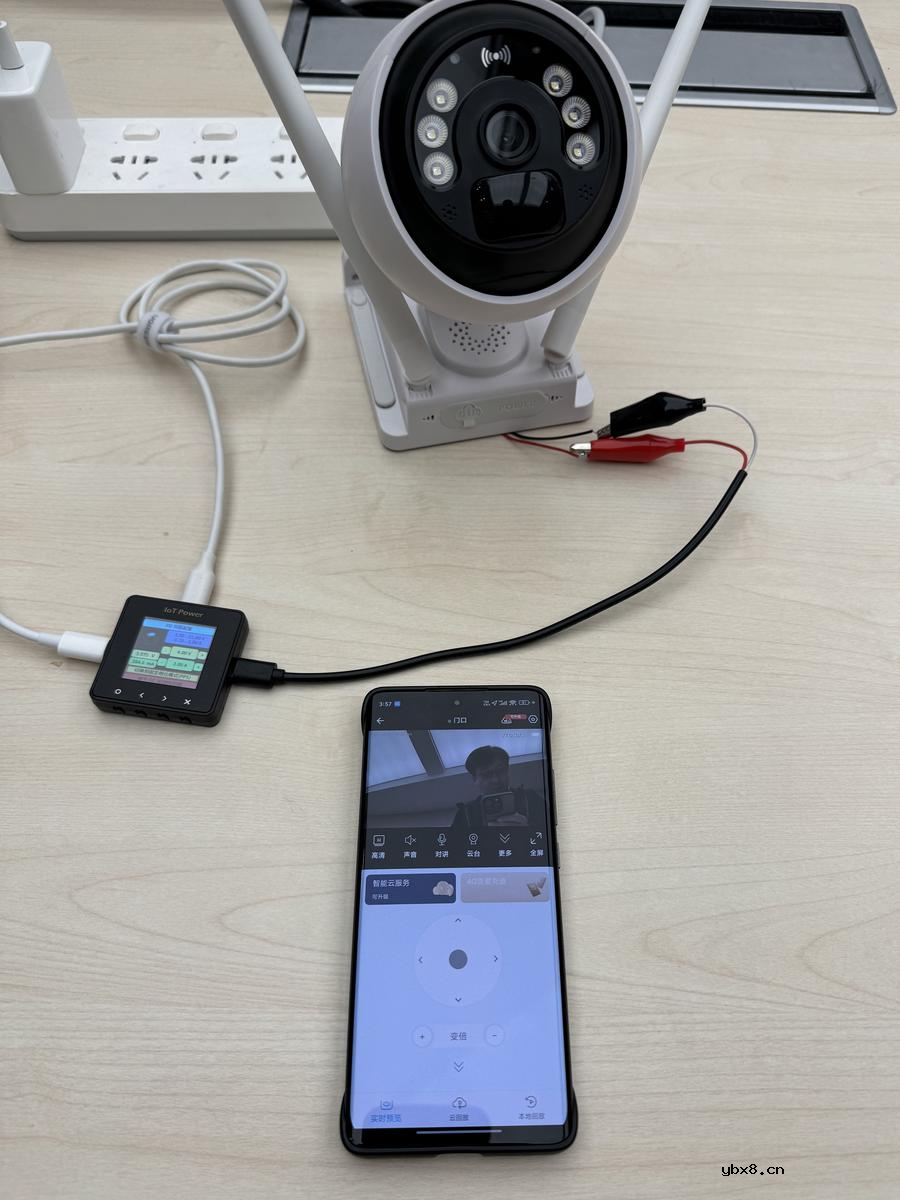

稍等片刻后，IPC进入正常工作状态，手机APP上可以正常看到图片：

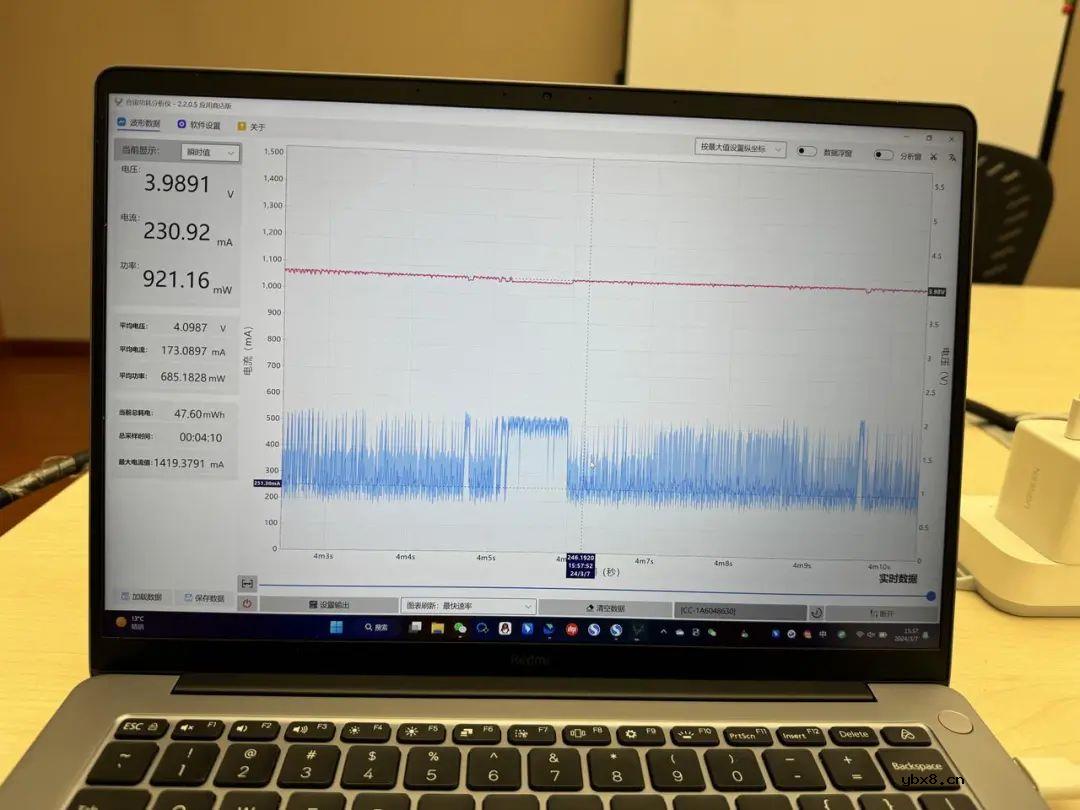

我们通过合宙功耗分析仪PC端软件，看一下当前IPC功耗状态的具体数据吧：

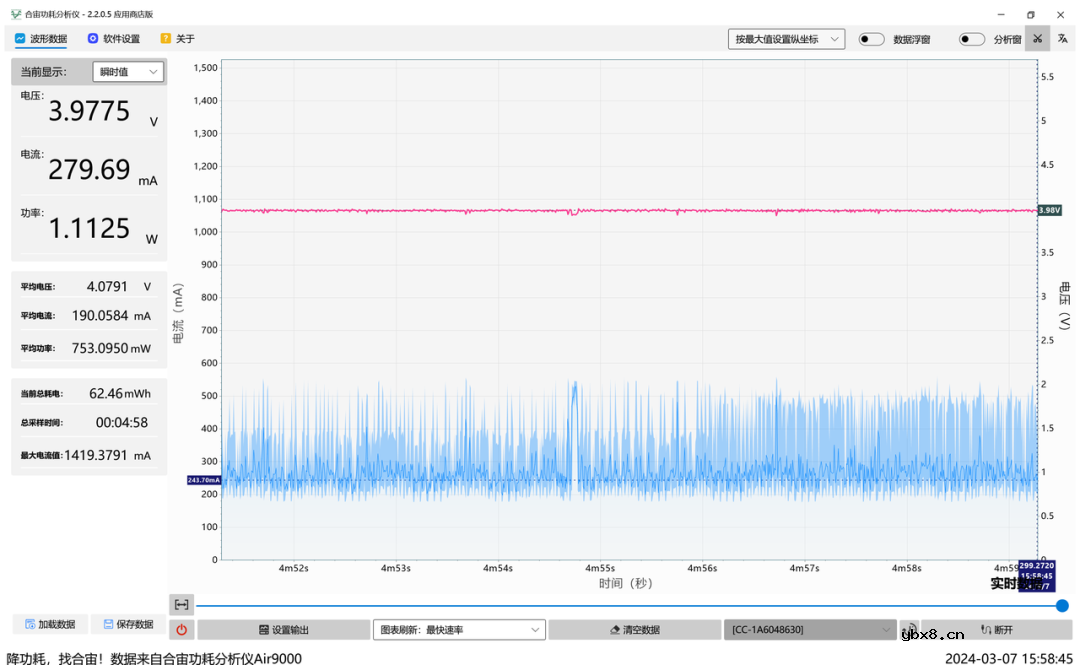

通过合宙功耗分析仪PC端软件的截图功能可以看到，工作状态下的IPC，平均电流基本在300mA左右，根据实网环境的不同平均待机电流也会略有不同。

除了平均电流，大家通过这张截图还能读到哪些信息？

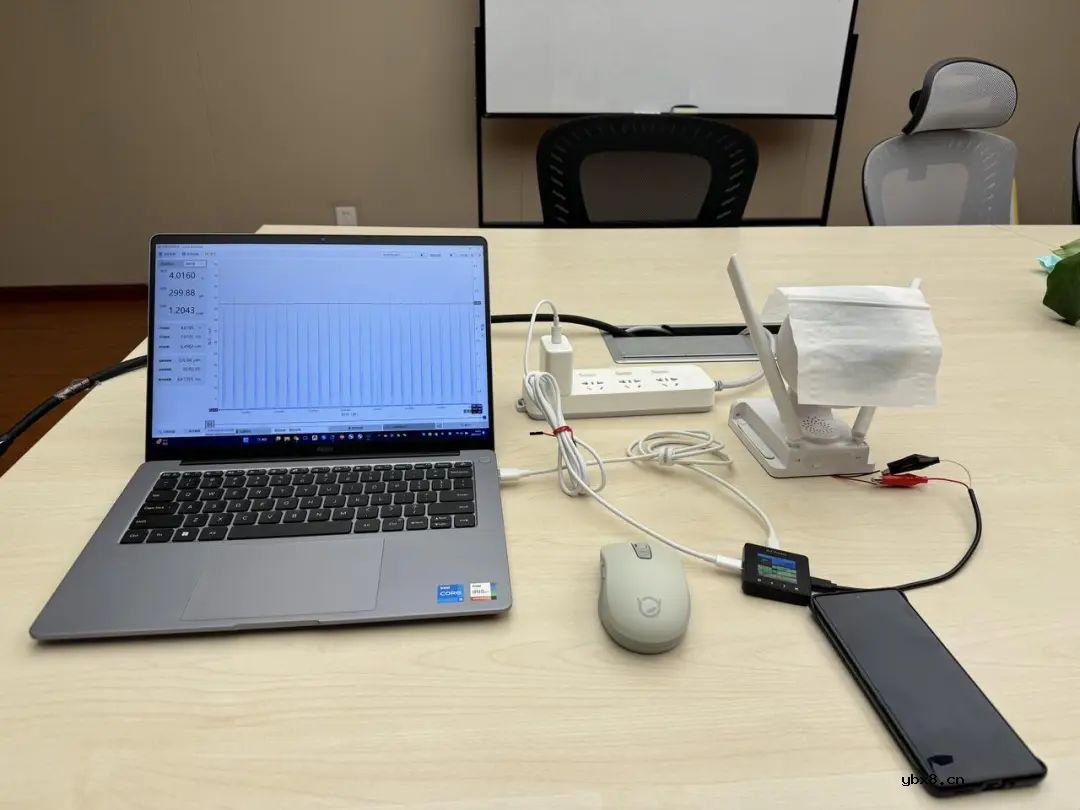

将IPC镜头和PIR传感器用餐巾纸包起来，这样IPC在检测到没有物体移动后便会自动进入联网待机模式。

重点来了——联网状态，App可实时唤醒，这种情况下IPC的待机功耗可以做到多少？

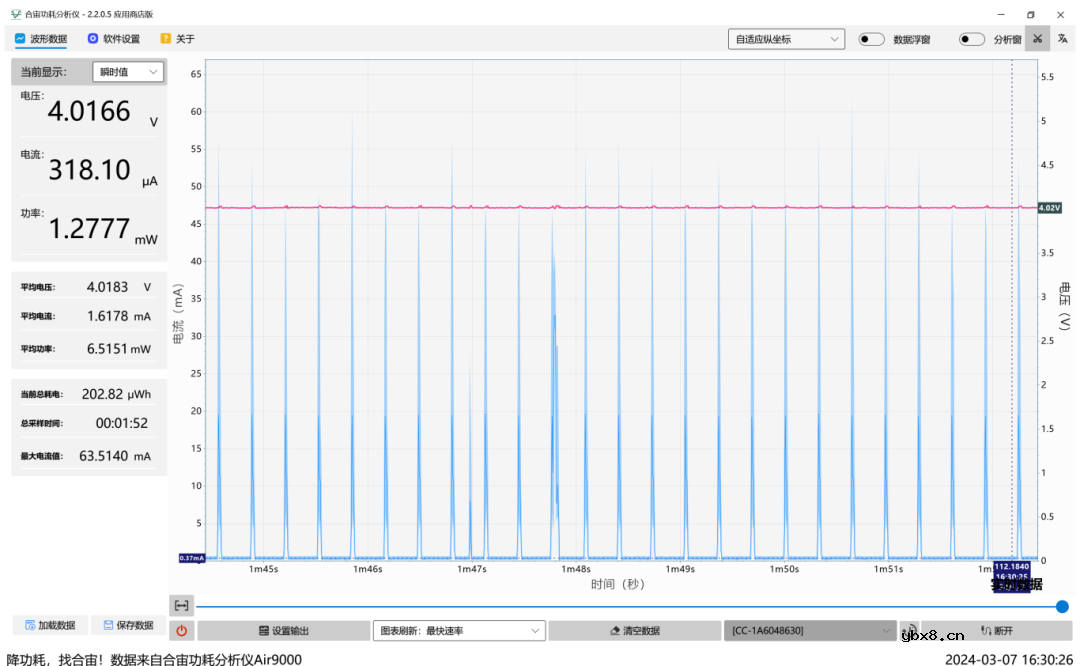

实测平均电流1.6mA左右，2mA以内。

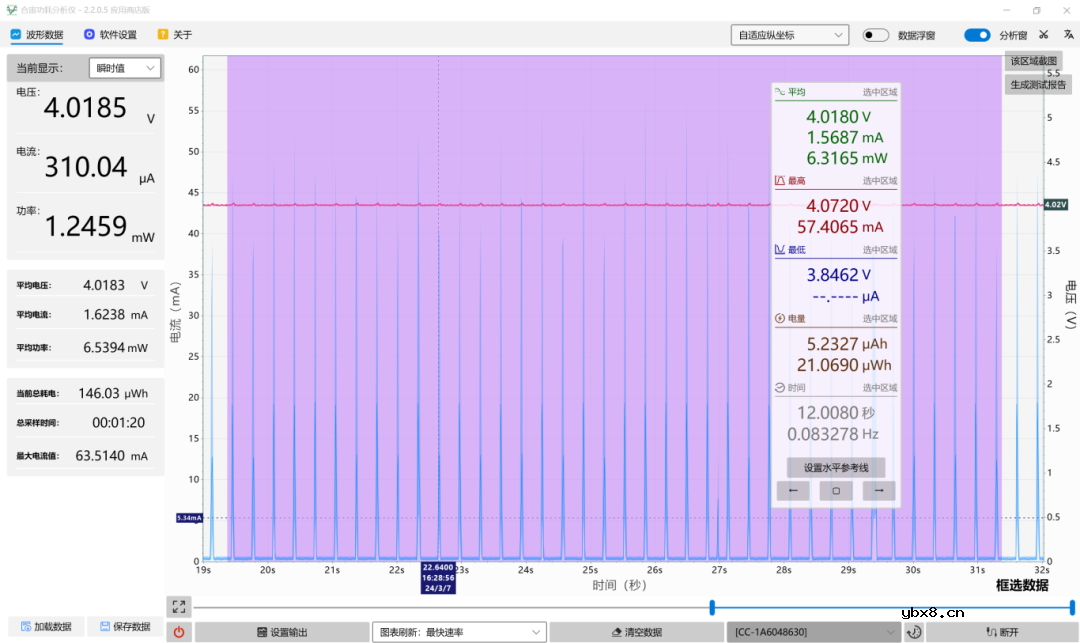

通过合宙功耗分析仪PC端软件的"分析窗"功能，可以看到一段时间内IPC待机功耗各个指标的数据。

需要特别说明的是：

由于IPC主板上有大电容的充放电，所以导致这段时间内的最小电流没有显示，因为实际测试出来的值低于0，这是正常的。

同时也可以看到，最小电压值低于设置的4V，实际可以低至3.8462V，这是PD充电头输出电压纹波的正常范围。如果需要更准确更稳定的电压输出，让我们一起期待合宙Air9000P的上市吧。

1.6mA左右的平均待机电流，如果使用的是合宙Cat.1模组，功耗至少可以降至当前的1/3至1/4——降功耗，找合宙！有功耗分析仪，也有低功耗4G模组！

这款IPC还有超级省电模式，也就是将Sensor主控和通信模组等耗电大户都关掉，只保留一个低功耗MCU负责处理PIR传感器的唤醒动作。

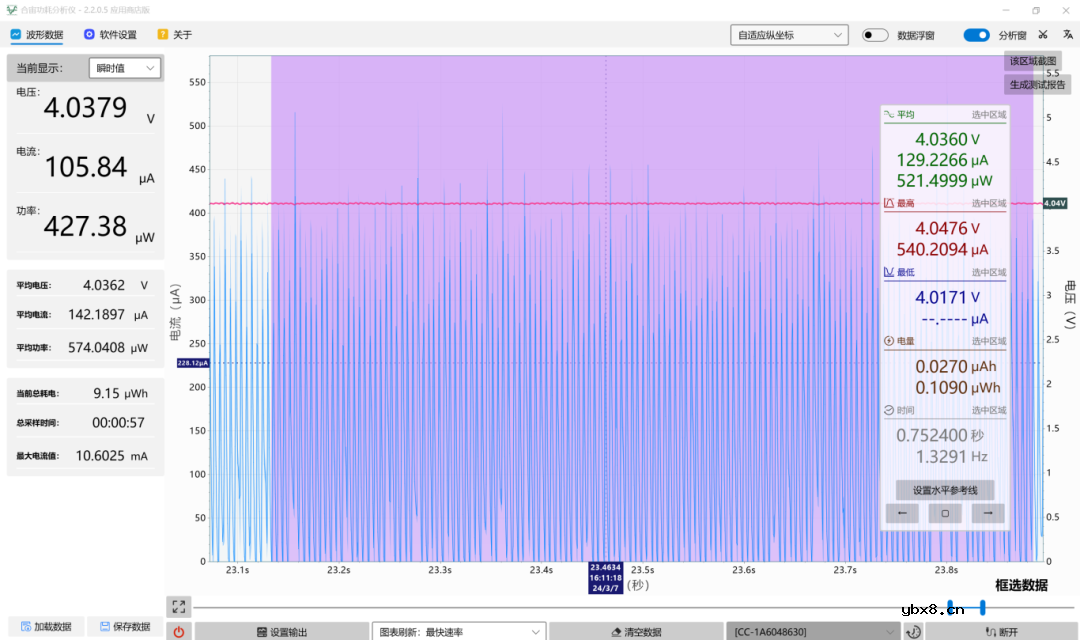

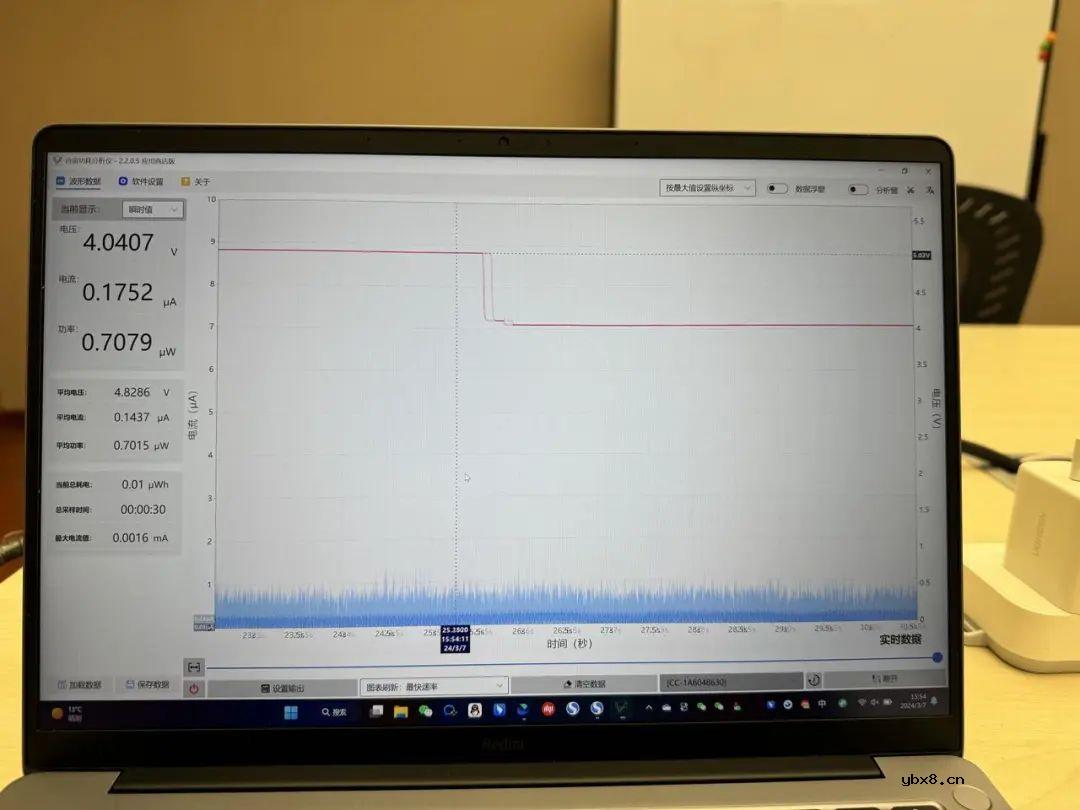

我们看下这个时候IPC的待机功耗，平均150μA不到：

这就是用Air9000测试低功耗IPC的全过程。

但是，这就够了吗？

各位IPC和模组界的大神们，你们发现怎么给低功耗IPC继续降功耗了吗——用合宙4G模组，待机功耗做到2.5微安，香吗？
