LCD显示模式与偏光片介绍

LCD 显示模式

就显示模式而言，LCD有两种类型，正LCD和负LCD。

正像

LCD显示器上的正像是像素为“OFF”时透明。当像素为“ON”时，它是不透明的。此操作模式主要用于环境光强的地方。而且它将有助于显示器的对比度，特别是对于使用反射的后偏光镜的显示器。例如，较大背景上的字母数字字符。字符上的段或点将吸收光（显示为深色），而背景将反射光以增强字符。以下是几种典型的“操作模式”和“查看模式”组合以及生成的图像：

TN：灰色背景上的黑色字符
STN-绿色：绿色背景上的深紫色/黑色字符。
STN-银：深蓝色/黑色字符，银色背景
FSTN：白色/灰色背景上的黑色字符

负像

LCD显示器上的负像是像素为“OFF”时，它是不透明的。当像素为“ON”时，它是透明的。在此模式下，可以反射光线并给出字符定义的显示部分被最小化。因此，此模式通常在有背光且环境照明条件昏暗时使用。使用背光，显示器的透明部分将“发光”。打开像素时背光可以穿过该区域，高环境光会冲掉背光。以下是几种典型的“操作模式”和“查看模式”组合以及生成的图像（假设列出了具有指定颜色的背光灯）：

TN：在浅灰色背景上发光的绿黄色字符（黄绿色背光）
STN（“蓝色负向”）：浅蓝色背景上的发光的黄绿色字符（黄绿色背光）
FSTN：黑色背景上的发光白色字符（白色背光）

LCD 偏光片

每个LCD都有2个偏光片，前和后。它们分别固定在显示屏观看表面的前面和显示屏的后面，以确定如何将光射入LCD。前偏光片始终是透射型的，用户不能更改，但后偏光片有三种选择。

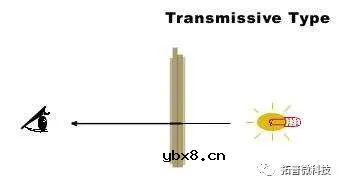

透射型偏光片

透射型后偏光片用于需要背光照明的暗环境应用中，并可以最大程度地透射背光亮度。大多数（但不是全部）透射型显示器都是负像，我们有时会在显示器的某些区域添加彩色滤光片以突出显示不同的信号器。透射型偏振片显示的另一个示例是一个透明窗口，您可以在其中通过显示窗口看到重叠在视线上的片段（像在科幻电影中一样）。

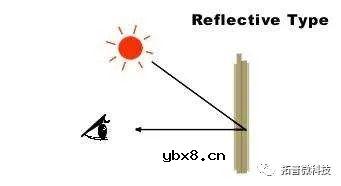

反射型偏光片

反射型显示器有清晰的后偏光片，包括一个漫反射镜。由于背光功率不足或环境光强，它们被用于无背光的应用中。它们特别适合用于电池供电设备，这些设备始终可以提供足够水平的外部光线。

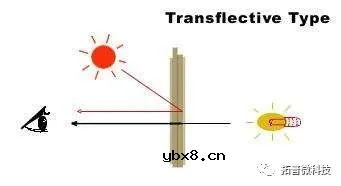

半透射型

透反射式显示器具有后偏振片，该后偏振片包括半透明材料。并且它反射一部分环境光，并且还透射背光。因此，打开背光灯时，可以在高或低环境光下查看图像。
