升压芯片FP6277在电推剪中有何应用

随着应用市场的更新迭代，以及个性化的追求，也为了方便快捷和减小理发成本，越来越多人崇尚自己动手修理发型，特别是家有小孩和老人的家庭，更爱自己动手理发。

一款好的电推剪理发器，需要具备低噪音，响应迅速、电机驱动安全稳定等特点，可大大提升剪发效率的同时兼顾安全性。小编将为大家介绍一套完整的电推剪方案。其中涉及，电源管理芯片，单片机，PCB文件等内容。

原理及组成部分：电机、刀头、电路板、锂电池

电路板有电源升压芯片FP6277、单片机FT61E143、Type-C充电口、充电芯片、充电保护芯片、LED灯等等。

电路板框架

FP6277X在电剪中的作用

1.电源控制：FP6277主要用于电池充电和电源管理功能。电路板上的电源IC可以将电源电压调整为合适的电压条件，以满足电机的工作需求，并进行过流、过压等保护。

2.温度控制：FP6277采用了温度控制技术，可以根据温度变化自动调整电流和电压，防止设备过热。

3.它采用了高效、稳定的电压调节器，可以帮助设备提高性能和延长电池续航时间。

4.多种保护功能：FP6277包括多种保护功能，如欠压保护，过流保护，短路保护，过温保护等，可以保护设备免受损坏。

升压芯片FP6277的具体参数

FP6277是台湾远翔的一款同步整流升压IC,封装为SOP-8(EP),它的PWM 电路内置 30mΩ高压侧开关和 30mΩ低压侧开关，使该调节器具有很高的功率效率。内部补偿网络也将外部元件的数量减少到只有 6 个。内线 0.6V 电压连接到误差放大器非逆变输入作为精密参考电压。

内置软启动功能，降低励磁涌流；

输入电压范围：2.4V~4.5V；

可调输出电压高达5.3V；

最大输出功率15W；

PWM固定频率500KHz；

反馈精准电压0.6V（±2%）；

静态功耗关断电流小于1uA。

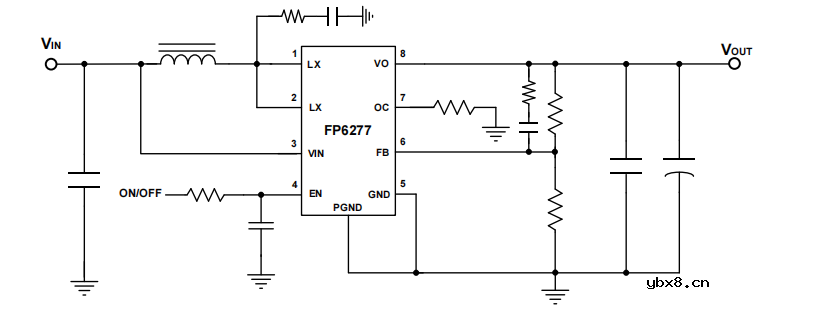

电路详情原理图

FP6277的其他实际运用

1.便携式电子设备：例如智能手机、平板电脑、移动电源等；

2.家用电器：例如空气净化器、加湿器、除湿机、电风扇等；

3.电动工具：例如电钻、电锤、电动割草机等。

雅欣电子是台湾远翔的一级代理，除FP6277XR-G1以外，还有同类型芯片可供选型参考，供电范围DC2.5-24V,支持输出5V/9V/12V/20V/24V/48V等电压参数。

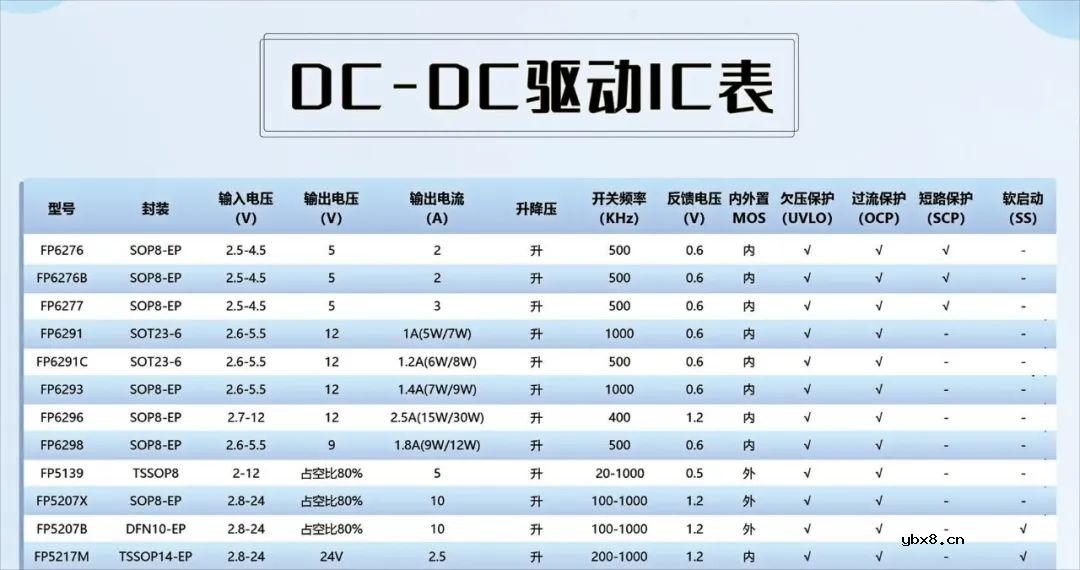

具体参考下列选型表
