兼容低功耗MCU和SoC、超低电流消耗转换器！

特瑞仕半导体株式会社开发了400nA PWM/PFM 超低消耗电流升压型DC/DC转换器XC9145系列。

XC9145系列的超低消耗电流电路将电流消耗降低至400nA，同时采用PWM/PFM控制方式使得产品在轻负载下显著提高效率，特别是输出电流为数μA时，与传统DC/DC转换器相比，效率得到大幅提高（图1）。

VIN=2.4V、VOUT=3.3V、IOUT=10μA时的效率达到 89.9%，兼容低功耗的MCU和SoC。无需复杂控制，也可以显著降低恒定升压工作有较大的系统待机时间的 IoT和便携式设备的功耗，贡献于延长电池使用时间。

采用超小型封装 WLP-6-05 (1.08 x 1.28 x 0.4 mm)（图2），即使在外部安装小型线圈和陶瓷电容，也可实现 5.4 x 6.7 mm 的超小实装面积（图3）。高待机效率可减小电池的尺寸和容量，有助于整个设备的小型化。

此外，XC9145系列的工作环境温度可达+105°C，适用于要求电池寿命长的物联网/移动/可穿戴设备，也适用于要求小型及轻负载高效率要求工业设备。

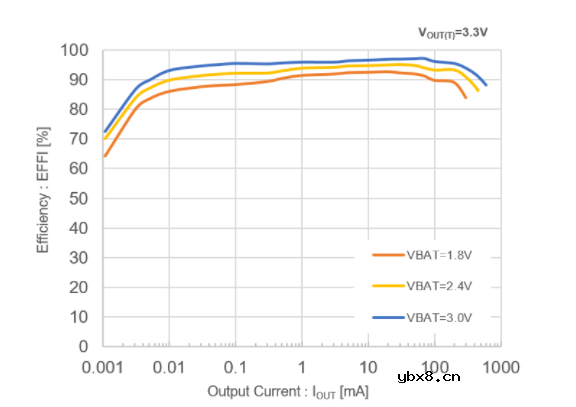

图1：XC9145 效率图

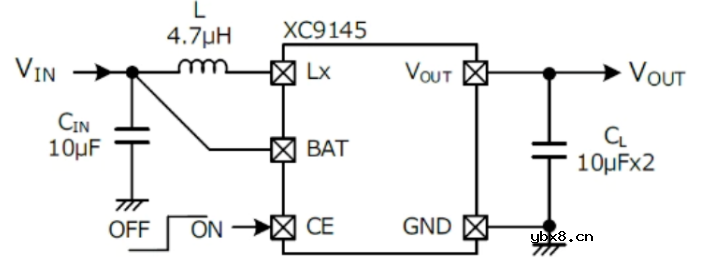

图4：典型电路框图

特点

输入电压范围	0.65V ~ 5.5V （启动电压 1.6V）
固定输出电压	3.0V ~ 5.5V (0.1V 间隔)
输出电流	430mA @VOUT=5.0V,VBAT=3.3V 300mA @VOUT=3.3V,VBAT=1.8V
工作频率	1.2MHz
消耗电流	400nA
效率	89.9% @ VIN=2.4V,VOUT=3.3V, IOUT=10μA 93.2% @ VIN=2.4V,VOUT=3.3V, IOUT=100mA
控制方式	PWM/PFM自动切换控制
负载瞬态响应	300mV@VOUT=3.3V,VBAT=1.8V, IOUT=1mA→200mA
保护功能	电流限制
功能	软启动 负载切断
工作环境温度	-40℃～105℃
环保相关	符合欧盟 RoHS 标准，无铅

应用

●低功耗无线通信产品

●低功耗物联网模块

●电池供电的医疗设备/可穿戴设备（健康监测、健身设备）

●遥控器

●一次电池便携系统

●计量装置/智能仪表（燃气/水/温度）

●家庭安全/家庭自动化

●能量采集
