LTspice差放分几种玩法？基于CSA23x-1

想到差分放大器首先想到的就是电流采样，从之前的ROG电脑拆机中我们就看到差分放大器的身影。其作用是检控电脑输入电流，可能是为了做功率限制，防止电脑散热顶不足。好像只是监控到没啥意思，玩点有趣的。

但是既然从电流监控开始此篇，那就从简单的电流监控去开始。

章节1：新建一个器件CSA2302

步骤1:

使用基本语句描述CSA2302的特征。

步骤2:

使用CSA2302采集电流
新建一个器件CSA2302

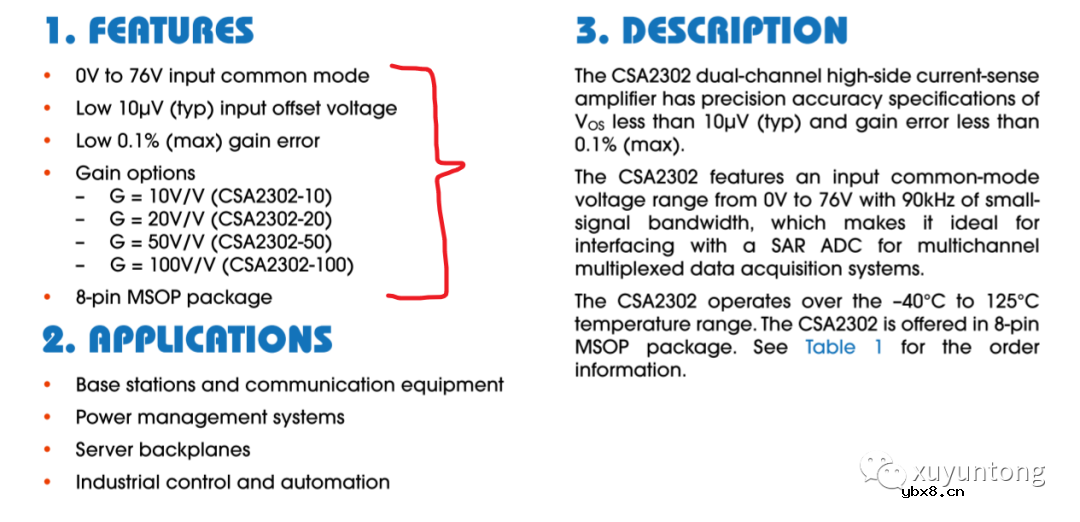

首先了解下CSA2302的基本特征是怎么样的？从半导小芯处查到其手册如下

1. 可以承受72V的共模电压,笔记本电脑的电池电压一般都是16.8V，所以可以用在笔记本上面，做高位电流采样
2. 10uV的offset 就是没有输入时候会有多少输出，offset 就像直线的偏移。直线的方程为 y=kx+b其offset 就是这个b
3. gain error 就是这个k，可以用来校准你电流的固定斜率。
   具体表现形式如下↓

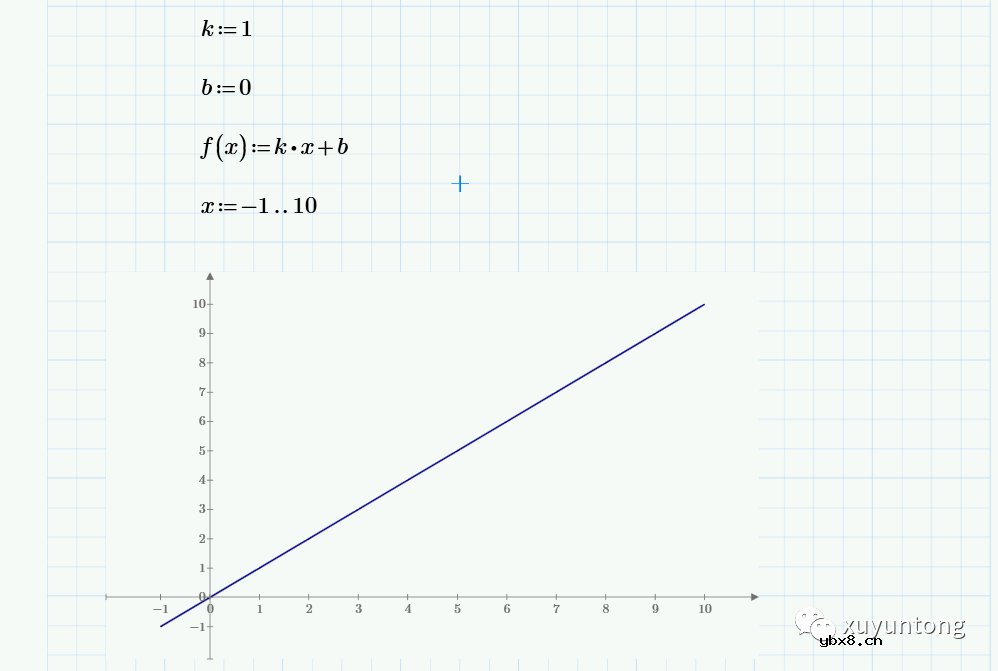

理想直线

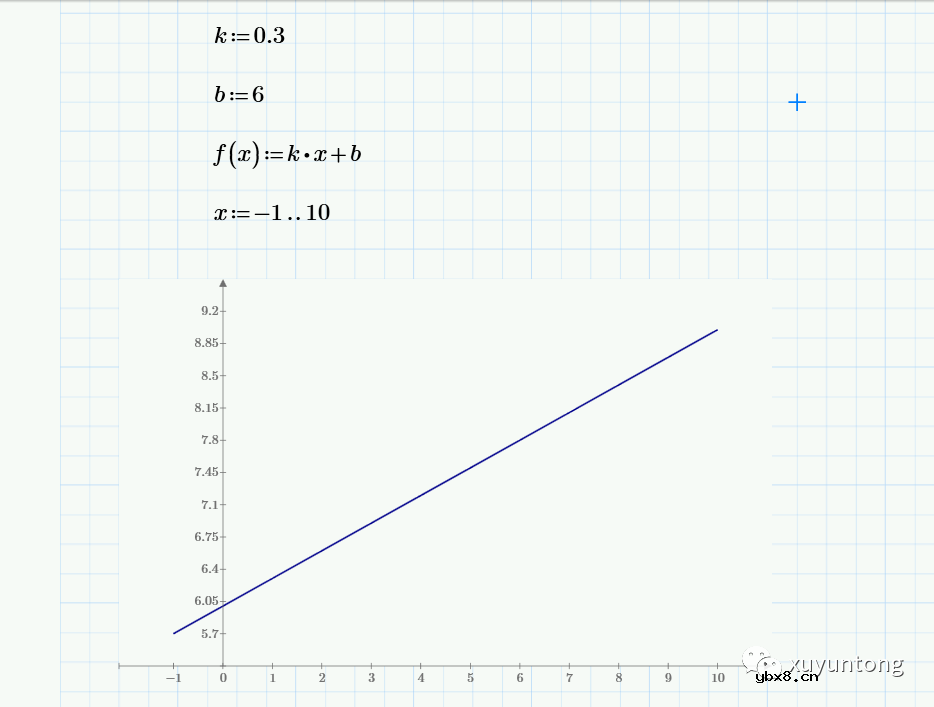

非理想直线

说他非理想，因为他不是从0开始，其直线斜率也不是45°不是我们想要的结果。用在差放上，offset越大则b越大，gain error越大则k越大。CSA2302性能较好，这点我们不用去管它。明白其为什么以后我们就可以开始整模型了。

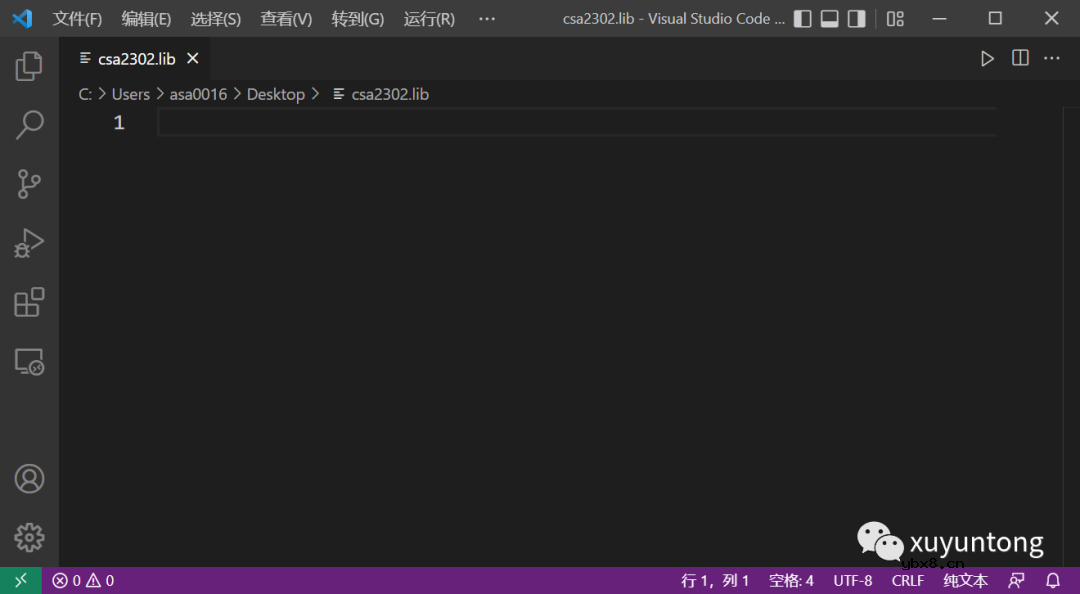

随意新建一个文件，命名为csa2302.lib

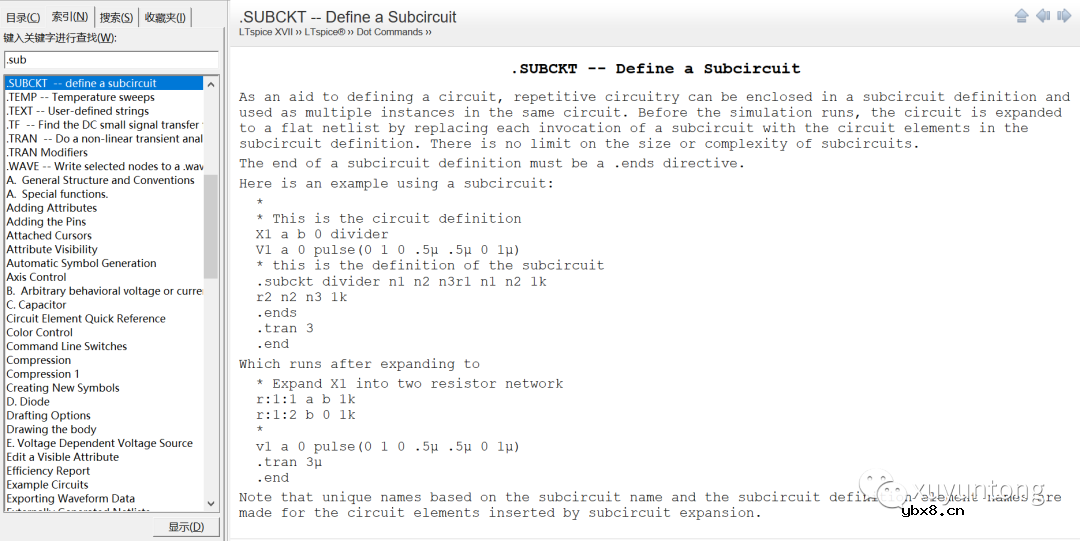

在LTspice中搜索.sub如下所示

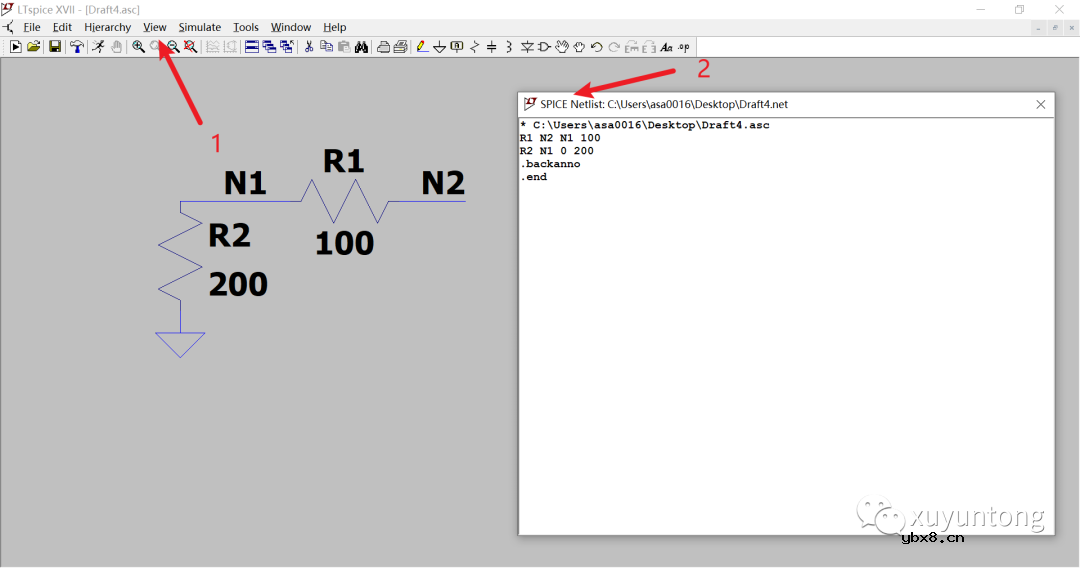

这一步还是看不明白到底是咋写的，但是没有关系，随便新建个原理图随便画点啥东西。

R1 N2 N1 100  //R1 代表电阻  N2/N1代表网络线 100代表阻值
R2 N1 0 200
.backanno
.end

有了这个，我们先简单的弄个电阻分压 代码如下

*

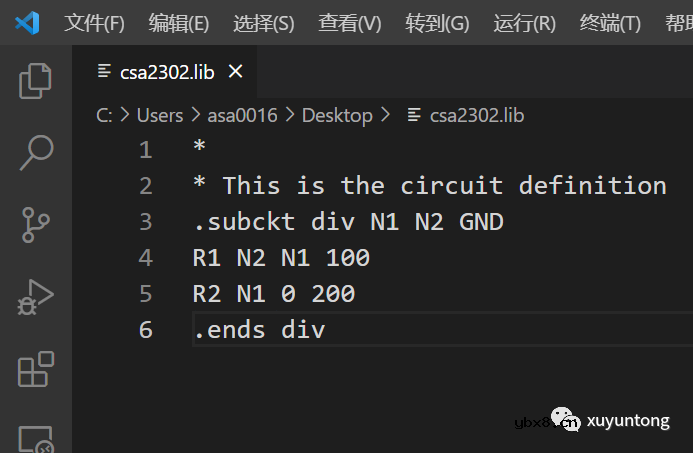

* This is the circuit definition
.subckt div N1 N2 GND
R1 N2 N1 100
R2 N1 0 200
.ends div

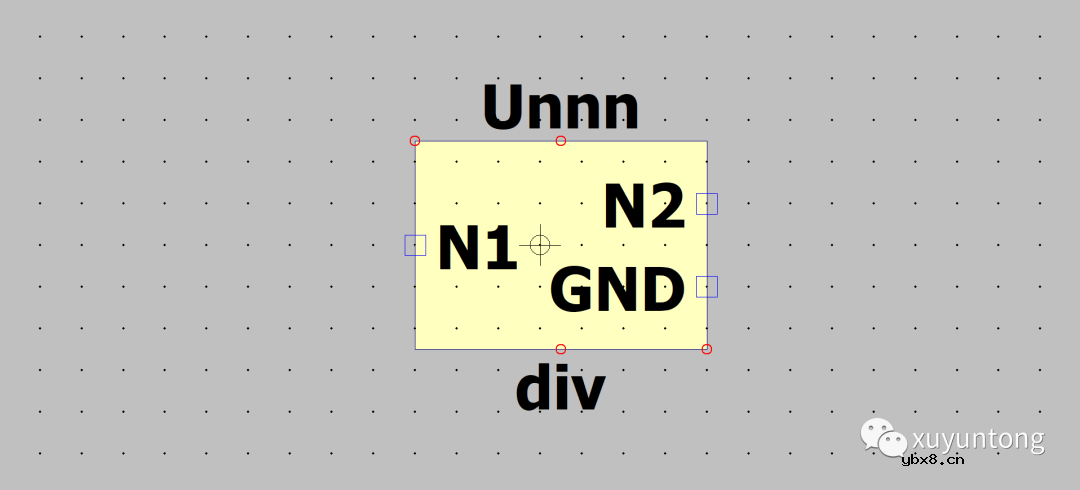

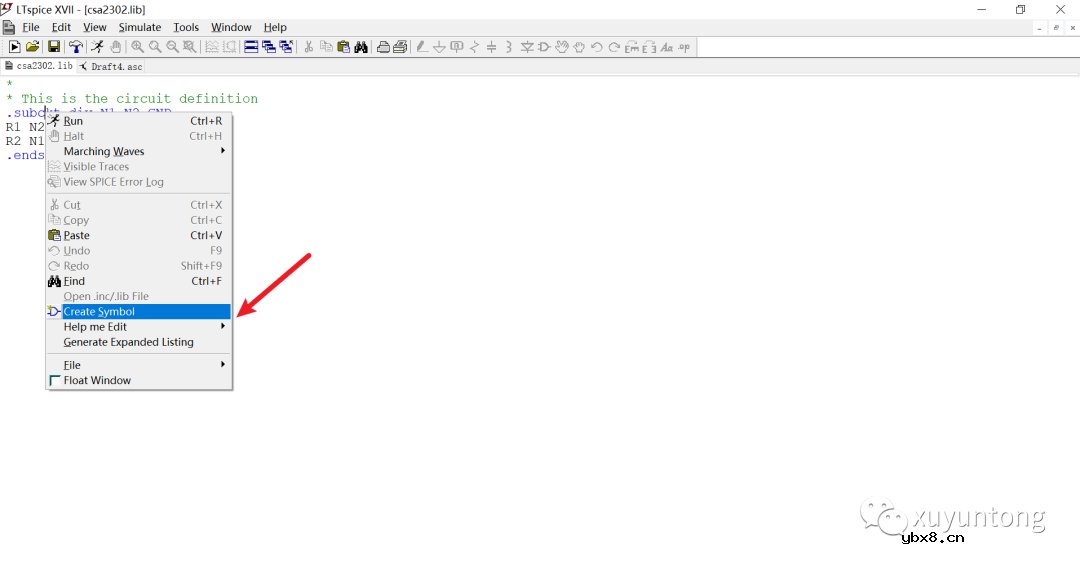

将其拖入Ltspice 点击creat symbol

得到一个div的模型点击保存

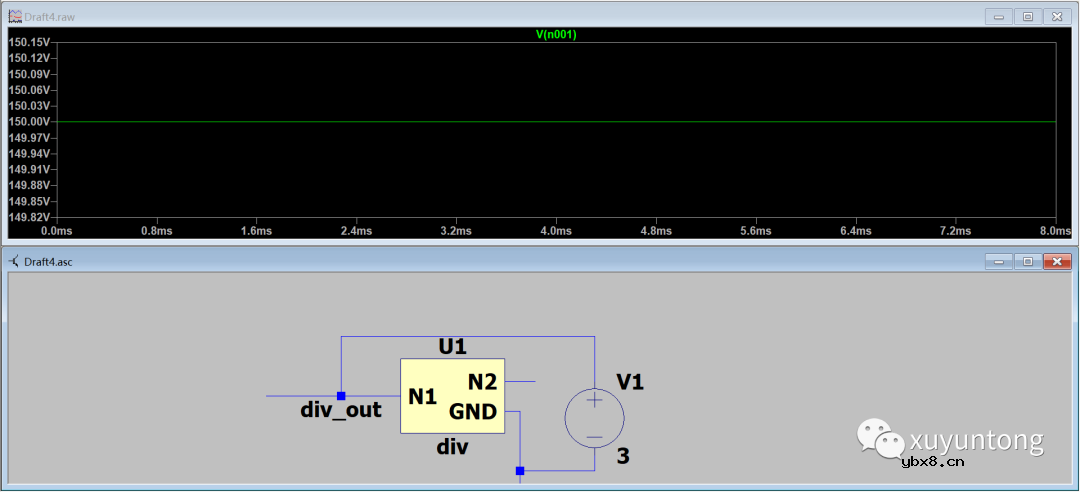

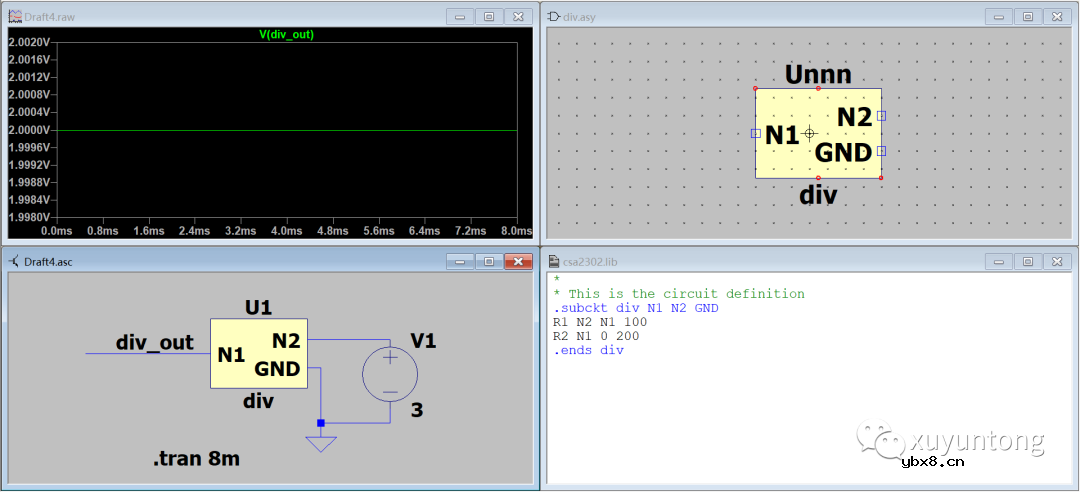

将其带入电路中获得以下结果

其电压值符合我们的预期。OK大致学会模型怎么做。

首先建立一个50倍增益的东西，如下

*
* This is the circuit definition
.subckt div N1 N2 GND
R1 N1 0 100k
E1 N2 0 N1 0 50
.ends div
