万用表9V叠层电池代换电路图

　　该电路用于代替万用表中的9V叠层电池，电路十分稳定，但需要单独开关进行控制，否则浪费电池，电路如图1所示，以下介绍了该电路的主要特点，电路的工作教程等内容，供大家学习参考。

　　万用表9V叠层电池代换电路图

　　如下图所示：

　　

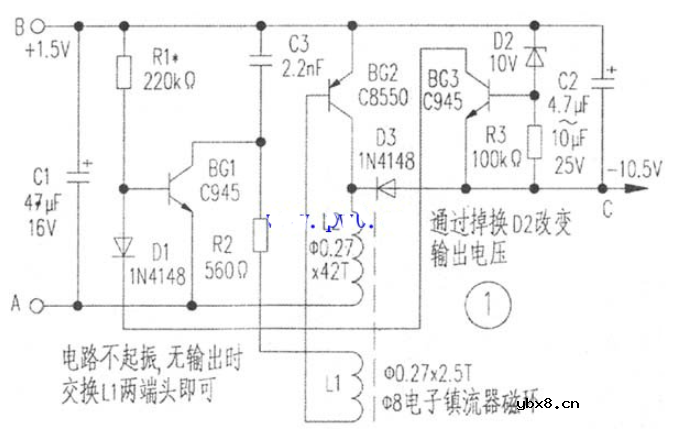

　　图1：1.5DC-9VDC升压电路

　　1、电路特点

　　该升压转换电路中加有一级简单的三极管同相电压比较电路（电压比较器），输出稳定。L1是反馈绕组，L2是振荡线圈兼输出绕组，BG2为振荡功率输出管，BG1为工作过程功率调整管，BG3构成简单同相电压比较器电路，其b极接有基准稳压管D2，输出电压取样从BG3 e极输入（负压），与b极基准进行电压比较，比较结果用c极去控制BG1的导通程度（BG3通过隔离二级管D1对BG1 b极进行分流），进一步用BG1来改变BG2的导通工作状态，从而改变输出功率及输出电压大小，其中C1是电源退耦防低频自激振荡的电容，C2系输出滤波平滑电容，可使输出的直流更为纯正，以供Rx10k挡。

　　2、工作过程

　　当电源接通时，R1为BG1的b极提供正偏电流，BG1导通，BG2（PNP）b极通过L1与R2和BG1 c极相连，BC1的导通引起BG2正偏导通并产生振荡，L2两端产生振荡交流脉冲，通过D3整流C2滤波变成相应直流电压。当C2两端电压达到VD2（D2稳压值）与BG3 b e间导通电压（约0.7V）之和时，BG3导通，通过D1（防止前后级电路相互影响），对BG1的b极“施压”（负压）分流，BG1的导通程度得以减弱，再进一步使BG2的振荡大小被控制在设定范围，C2两端电压被稳定在规定的范围之内。

　　3、制作工艺

　　线圈匝数及阻容参数详见图1中标注，其中BG1、BG3宜选β≥200的任一种NPN型硅小功率三极管，如C945、9014等；BG2可选用C8550之类的PNP硅管，β》120就行，一般不推荐选用其他型号。C2容量不必过大，否则会使电路工作的启动电流过大而停振。R1（220kΩ）不宜太小，否则，静态工作电流大，效率低。
