介绍一款同步整流芯片FP6276A

简介

我们在设计需要有些需要锂电池的产品中，由于锂电池正常工作电压范围在2.9V~4.2V之间，对于那些高于4.2V的电路，比如5V的电路，锂电池的供电电压就是不够的。这样我们就需要用到升压电路，来实现升压的功能。这里我们对锂电池的升压电路设计采用的是Boost升压电路结构。

Boost升压电路原理

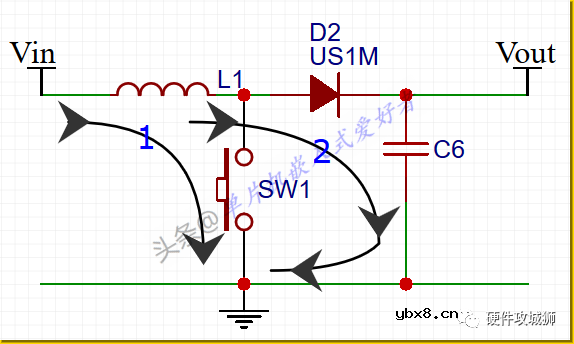

我们知道大部分DC-DC电压转换芯片大都是采用Boost升压结构的形式，其主要由升压电感、二极管、和电容组成。结构图如下:

Boost升压电路是通过控制开关通断，来控制电感存储和释放能量，从而使输出电压比输入电压高。

在开关闭合时，电感通过图中回路1存储能量，此时二极管截止，后级电路由电容供电；

当开关断开时，电感通过图中回路2释放能量，此时二极管导通，电感给电容充电并为后级电路供电。

所以我们可以发现，在开关断开时，二极管两端存在压降，如果后级电路工作电流很大的话，那么这个二极管是在消耗很多的电能。所以在设计Boost电路时，对二极管的参数选型也很重要。

所以如果在输出电流很大的情况下，那么这个电路就变得不是那么的十分完美，因为这个二极管消耗了电能。在这个电路中我们发现这里的二极管也是起到开关的作用，于是我们就想到在二极管导通时，使用内阻极低的mos管来替代这个二极管，这样mos管上的压降就很小，耗电也就小。这种方法就是我们常说的同步整流。这里我们就很明显的知道了，同步整流电路的工作效率比传统二极管整流电路效率要高。对于锂电池这种本身电量有限的电源，使用同步整流升压给后级电路供电是最合适的方案，市场中有很多充电宝都是使用二极管整流，这种整流电路充电效率就没有同步整流的高了。下面就为大家介绍一款同步整流芯片。

500kHz 5V 高效同步PWM Boost升压转换器FP6276A

FP6276A具有输入电压范围2.4V~4.5V，可以看到这个完全是为单节锂电池升压设计的。其静态电流<1uA,具有过温保护，过压保护，过流保护等功能，其他具体详情请查阅数据手册，这里就不作过多介绍。

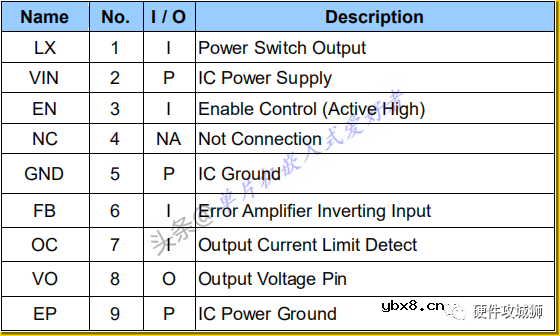

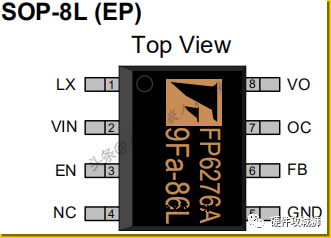

下面先看下FP6276A的引脚相关相信，如下图：

其内部结构框图如下：

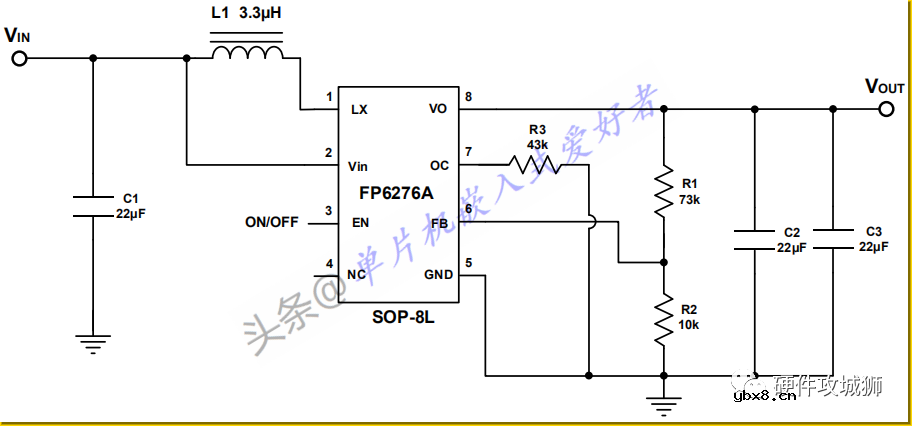

FP6276A典型应用电路如下：

从FP6276的典型应用电路可以看出它和传统的二极管整流最大的差别就是没有整流二极管，这里是通过集成在芯片内部的mos进行整流的。

电路中输出电压通过两个电阻分压反馈来实现输出电压的稳定，Vout=0.6V * ( 1 + R1/R2 )。

电路中是通过调节电阻R3来实现电路限流保护的，Iocp = (180000/R3) + 0.2。电阻必须在37.5k和300k之间，电流限制正在5A和0.8A之间。

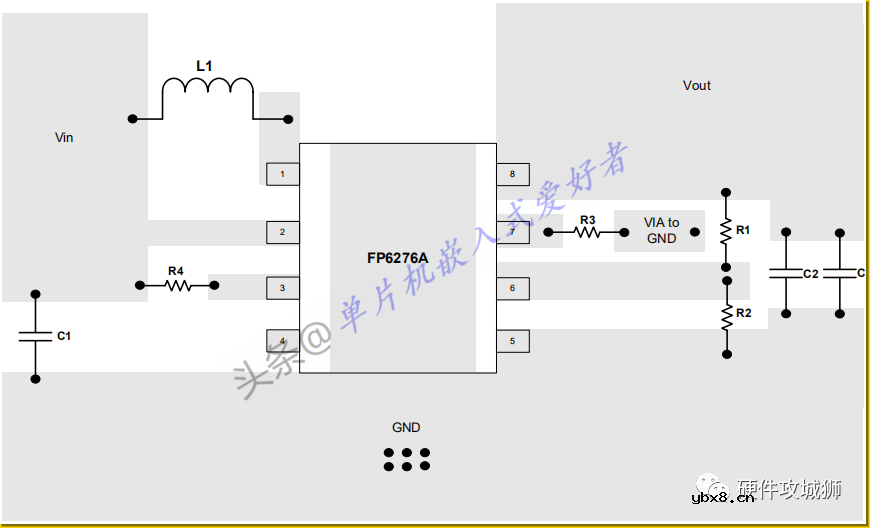

最后再看下FP6276A升压电路layout布局建议，如下图：

FP6276A升压电路layout布局建议
