介绍一款采用小型SOT23-6封装的单节锂离子电池线性充电IC

PLC40561简介

PLC40561T是一款采用小型SOT23-6封装的高耐压单节锂离子电池恒定电流/恒定电压线性充电IC。

器件采用了内部PMOSFET架构，内置防倒充电路，不需要额外增加外部隔离二极管。

PLC40561T充电电流和停充电流可通过外部电阻进行设置。

芯片内部集成热反馈模块，可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。

当充电电流降低到停充电流设定值，同时电池电压充至设定电压，PLC40561T将自动终止充电。

当输入电压（交流适配器或USB电源）被拿掉时，PLC40561T自动进入低电流状态，将电池漏电流降至1μA 以下。

应用电路

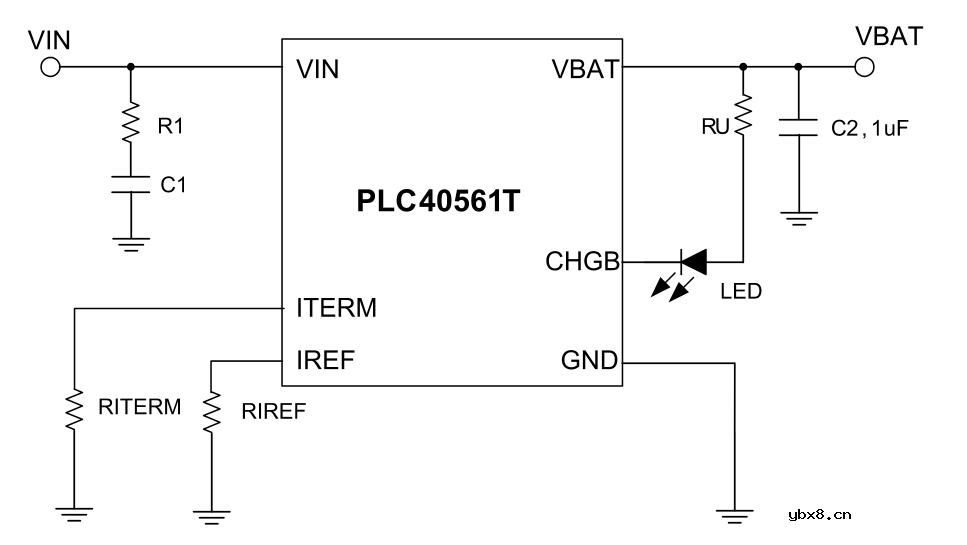

典型应用电路

提升VIN端电压热插拔的

参考应用电路

(推荐值：R1=3Ω,C1=2.2uF)

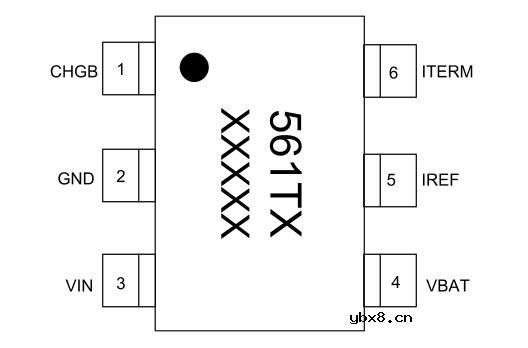

管脚定义（顶视图）



产品特点

1

功能丰富

充电过压保护

充电完成指示

充电电流可设置

停充电流可设置

充电过温保护

充电电压可选

自动再充电

2

性能优秀

小型SOT23-6封装

32V最大输入耐压

4.5-5.5V输入电压工作范围

最大可编程充电电流达800mA

5.9V的输入过压保护功能,精度±3%

预充电电压: 精度±1%(0-85℃)

静态功耗低至100nA

停充电流可小至3mA

充电电源拔出时<1μA的电池漏电

无需外置MOSFET、检测电阻器或隔离二极管

3

应用场景

1A以内充电管理

24V热插拔

300V浪涌等级

超低成本充电要求

小电池涓流充满

应用领域

穿戴类产品

蓝牙音箱

小家电

GPS

儿童玩具

便携式设备，各种充电器
