蓄电池自动充电器原理图

　　下图为自动充电器电原理图。220V市电经变压器T降压获得次级电压U2，经VD1~VD4格式整流输出直流脉动电压，由正极A点经过继电器常闭触点K1-2、R4、电流表PA、VT1，通过蓄电池GB、VT2至负极B点对GB进行充电，调节RP1的大小，即调节VT1、VT2的基极电位，从而调节VT2的Icb，即充电电流大小。由于蓄电池端电压能反映其充电情况，故以标称电压为12V的蓄电池为例，当电池电压上升到(12/2)*2.5=15V时，VT3饱和导通，K1得电吸合，常闭触点K1-2断开，切断充电回路，充电器停止充电。调节RP2，可设定蓄电池充满自停的上限值。

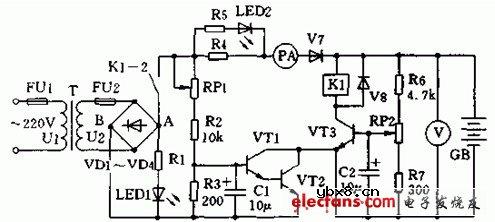

图 蓄电池自动充电器原理图
