自恢复保险等敏感元器件的动作原理

    RF/WH系列可恢复保险丝的动作原理是一种能量的动态平衡，流过RF/WH系列元件的电流由于RF/WH系列的关系产生热量，产生的热全部或部分散发到环境中，而没有散发出去的热便会提高RF/WH系列元件的温度。

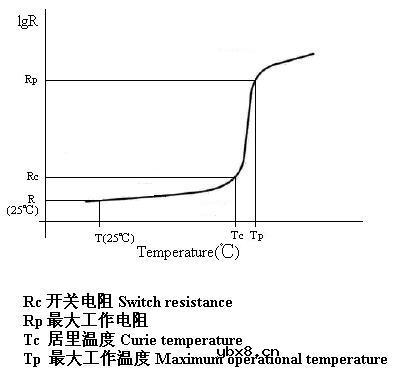

    正常工作时的温度较低，产生的热和散发的热达到平衡。RF/WH系列元件处于低阻状态，RF/WH系列不动作，当流过RF/WH系列元件的电流增加或环境温度升高，但如果达到产生的热和散发的热的平衡时，RF/WH系列仍不动作。当电流或环境温度再提高时，RF/WH系列会达到较高的温度。若此时电流或环境温度继续再增加，产生的热量会大于散发出去的热量，使得RF/WH系列元件温度骤增，在此阶段，很小的温度变化会造成阻值的大幅提高，这时RF/WH系列 元件处于高阻保护状态，阻抗的增加限制了电流，电流在很短时间内急剧下降，从而保护电路设备免受损坏，只要施加的电压所产生的热量足够RF/WH系列元件散发出的热量，处于变化状态下RF/WH系列元件便可以一直处于动作状态（高阻）。当施加的电压消失时，RF/WH系列便可以自动恢复了。

    高分子PTC热敏电阻由于电阻可恢复，因而可以重复多次使用。下图为热敏电阻动作后，恢复过程中电阻随时间变化的示意图。电阻一般在十几秒到几十秒中即可恢复到初始值1.6倍左右的水平，此时热敏电阻的维持电流已经恢复到额定值，可以再次使用了。一般说来，面积和厚度较小的热敏电阻恢复相对较快；而面积和厚度较大的热敏电阻恢复相对较慢。
