温度测量、控制用NTC热敏电阻器简介

温度测量、控制用NTC热敏电阻器简介

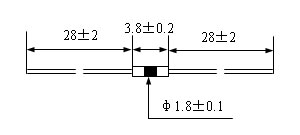

外形结构

环氧封装系列NTC热敏电阻

玻璃封装系列NTC热敏电阻

应用电路原理图

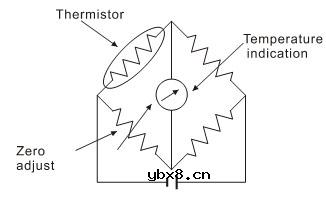

温度测量（惠斯登电桥电路）

温度控制

应用设计

• 电子温度计、电子万年历、电子钟温度显示、电子礼品；
• 冷暖设备、加热恒温电器；
• 汽车电子温度测控电路；
• 温度传感器、温度仪表；
• 医疗电子设备、电子盥洗设备；
• 手机电池及充电电器。

温度补偿用NTC热敏电阻器

产品概述

许多半导体和ICs有温度系数而且要求温度补偿，以在较大的温度范围中达到稳定性能的作用，由于NTC热敏电阻器有较高的温度系数，所以广泛应用于温度补偿。

主要参数

额定零功率电阻值R25 (Ω)
R25允许偏差（%）
B值(25/50 ℃)/（K）
时间常数 ≤30S
耗散系数 ≥6mW/ ℃
测量功率 ≤0.1mW
额定功率 ≤0.5W
使用温度范围 -55 ℃ ~+125 ℃

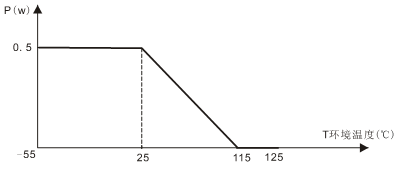

降功耗曲线：

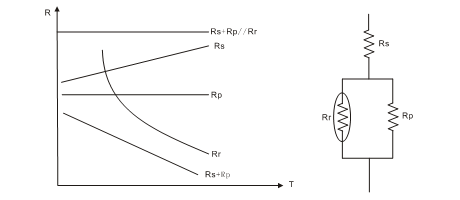

应用原理及实例
