一个比较器温控电路的上下限调试手段

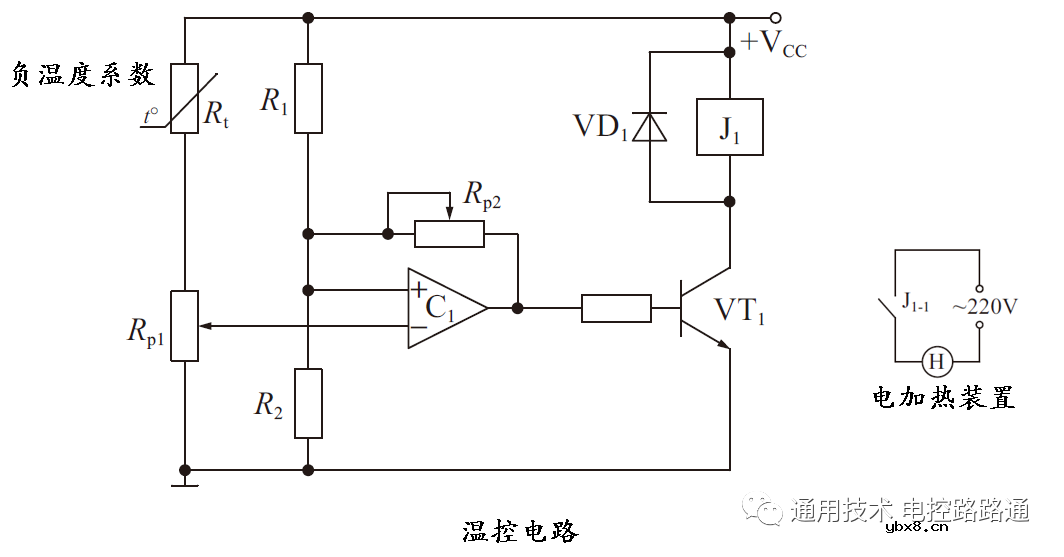

如图所示的温控电路，当温度低于下限时，电加热装置H启动工作；当温度高于上限时，电加热装置停止工作，实现温度控制在上下限之间。

其中Rt是负温度系数热敏电阻。C1是比较器，V+>V-时输出高电平，V+

电路调试手段：

1.Rp1触头往上移（上、下限温度设置同向变化）

因为对应比较器上下限的2个基准电位（V+）不变，Rp1触头往上移，V-增大，负温度系数电阻Rt需要更大些，即上限、下限温度设置会都更低点；

2.Rp2调大（上限变低，下限变高）

（1）加热升温过程，比较器出高电平，Rp2与R1先并联，再与R2串联。Rp2调大，会使比较的基准电位V+减小，V-也减小，负温度系数电阻Rt需要更大些，即上限温度设置会更低点；

（2）降温过程，比较器出低电平，Rp2与R2先并联，再与R1串联。Rp2调大，会使比较的基准电位V+增加，V-也增加，负温度系数电阻Rt需要更小些，即下限温度设置会更高点。
