热敏电阻是一种具有温度敏感性的电阻器。它的电阻值随温度的变化而变化，因此热敏电阻在许多自动控制装置的温度测量中得到了广泛的应用。本文将着重介绍NTC热敏电阻的应用电路。

一、NTC热敏电阻的特点

NTC热敏电阻又称负温度系数电阻，其特点是电阻值随环境温度的升高而下降，反之电阻值随环境温度的降低而升高。NTC热敏电阻的阻值随着温度的变化而变化，温度越高，阻值越小；温度越低，阻值越大。

温度升高时，电阻阻值也会随着升高，这种热敏电阻称为正温度系数热敏电阻（PTC）。PTC特性是，当超过一定温度后，电阻值会瞬间呈现高阻抗。

利用这种特性，电源板上，会在交流输入端串联一个热敏电阻（如下图）。

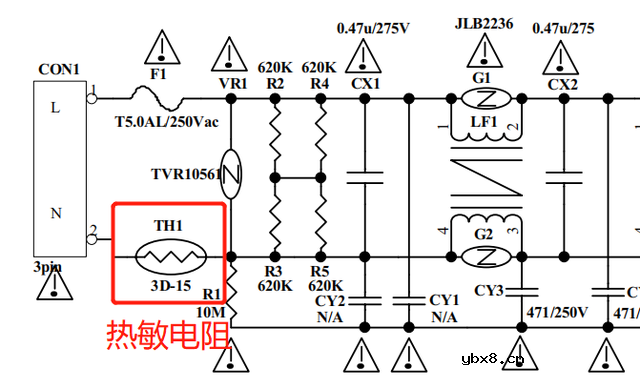

PTC实际电路应用

正常工作时，热敏电阻流过的电流小于其额定电流，阻值小功率小，不影响电路的正常工作；开机瞬间、雷击或者静电等，会产生非常大的浪涌电流，流过的电流会突然超过其额定电流，PTC发热，阻值瞬间呈现高阻抗，抑制电流流到其后的电路上，起到限流的作用，电流恢复正常后，阻抗减小，PTC恢复低阻抗状态。

可以看出，这个热敏电阻可以使用在所有的家用电器电路上，起到过流、过载保护的作用。现阶段电子产品的成本压力非常大，我们拆解一些电器发现，有些厂商把这个热敏电阻取消掉了，当有浪涌电流时，如果没有这个电阻，电路上一些电容、开关管可能会爆炸起火，造成非常大的安全隐患。安全无小事，取消掉这颗热敏电阻，确实是不应该。

还有一种热敏电阻，电阻值随着温度的升高而降低，我们称之为负温度系数热敏电阻（NTC）。

与PTC作为保护器件的作用不同，在家用电器上，我们通常利用NTC的特性，作为温度传感器使用，例如洗衣机检测水温、烘干机滚筒温度检测等等，其外观和内部结构如下图：

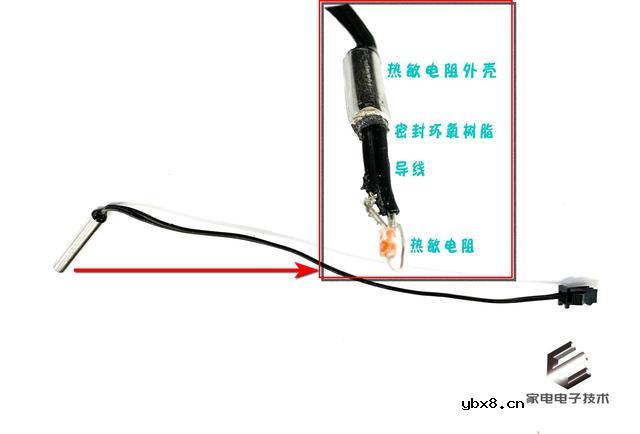

NTC外观及内部结构放大图

上述场景的应用，通常使用的是柱形封装的NTC热敏电阻，实际应用电路如下图，5脚6脚串接NTC温度传感器，5脚到5V电压之间串接一个分压电阻，当温度发生变化时，单片机接收到的电压值发生不同变化，根据热敏电阻的RT曲线（电阻温度对应曲线），可以得到热敏电阻所在位置的温度，从而控制其他负载（加热管、排水泵、压缩机等等）的工作状态。

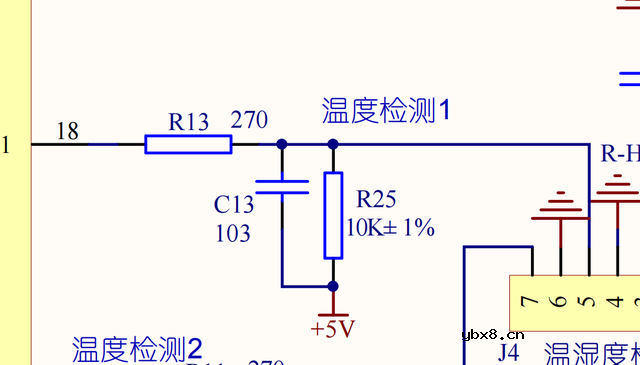

NTC实际应用电路
