热敏电阻电路的工作过程

热敏电阻是一种根据温度变化而改变电阻值的敏感元件。它广泛应用于各种温度测量和控制电路中，如恒温器、温度计、电子炉等。本文将介绍热敏电阻电路的工作过程。

一、热敏电阻的工作原理

热敏电阻的工作原理是基于半导体材料的电阻率随温度变化的特性。当温度升高时，半导体材料的价带中的载流子浓度增加，使电阻率减小；反之，当温度降低时，半导体材料的价带中的载流子浓度减小，使电阻率增大。因此，通过测量热敏电阻的电阻值，就可以得到相应的温度信息。

二、热敏电阻电路的基本结构

热敏电阻电路通常由热敏电阻、电源、负载和测量电路四部分组成。其中，热敏电阻是电路的核心元件，用于感知温度变化并转换为电阻值的变化；电源为电路提供能量；负载是电路中的用电器，如加热器、风扇等；测量电路用于测量热敏电阻的电阻值，并将其转换为电压或电流信号输出。

三、热敏电阻电路的工作过程

1.温度测量：当温度发生变化时，热敏电阻的电阻值也随之变化。例如，当温度升高时，热敏电阻的电阻值减小；反之，当温度降低时，热敏电阻的电阻值增大。这种电阻值的变化可以通过测量电路进行检测和转换。

2.电压输出：在恒压源供电的情况下，热敏电阻与负载串联连接。由于热敏电阻的电阻值随温度变化，因此负载上的电压也会随之变化。通过测量负载上的电压，就可以得到相应的温度信息。例如，当温度升高时，负载上的电压减小；反之，当温度降低时，负载上的电压增大。

3.电流输出：在恒流源供电的情况下，热敏电阻与负载并联连接。由于热敏电阻的电阻值随温度变化，因此负载上的电流也会随之变化。通过测量负载上的电流，就可以得到相应的温度信息。例如，当温度升高时，负载上的电流增大；反之，当温度降低时，负载上的电流减小。

4.控制电路：热敏电阻还可以用于控制电路中，实现对温度的自动控制。例如，在恒温器中，热敏电阻可以感知环境温度的变化，并通过控制加热器的开关来实现对温度的调节。当环境温度低于设定值时，加热器开启；当环境温度高于设定值时，加热器关闭。这样，就可以保持环境温度在一个稳定的范围内。

四、热敏电阻电路的应用

热敏电阻电路广泛应用于各种温度测量和控制电路中。例如：

1.恒温器：用于保持室内温度在一个稳定的范围内。
2.温度计：用于测量物体的温度。
3.电子炉：用于控制炉内的温度。
4.空调：用于控制室内的温度。
5.热水器：用于控制水温。
6.烘干机：用于控制烘干室的温度。

热敏电阻应用电路

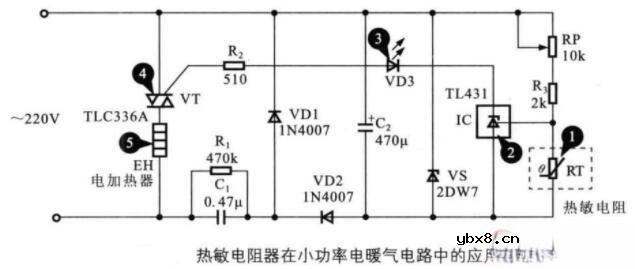

下图为热敏电阻在小功率电暖气电路中的应用：

总之，热敏电阻电路是一种基于半导体材料电阻率随温度变化的特性而设计的电路。通过测量热敏电阻的电阻值，可以实现对温度的测量和控制。热敏电阻电路具有结构简单、响应速度快、稳定性好等优点，在各种温度测量和控制电路中得到了广泛的应用。
