protel是电子行业的作图软件,用来绘制线路板和原理图。
protel是电子设计者的首选软件,它包含了电路原理图绘制、模拟电路与数字电路混合信号仿真、多层印制电路板设计(包含印制电路板自动布线)、可编程逻辑器件设计、图表生成、电子表格生 成、支持宏操作等功能,并具有Client/Server (客户/服务器)体系结构,同时还兼容一些其它设计软件的文件格式,如ORCAD,PSPICE,EXCEL等,其多层印制线路板的自动布线可实现高密度 PCB的100%布通率。

Protel如何自定义PCB的尺寸,这个需要知道!如果尺寸与PC版大小不符,可能看起来很是不美观,下面介绍的是如何自定义PCB尺寸。

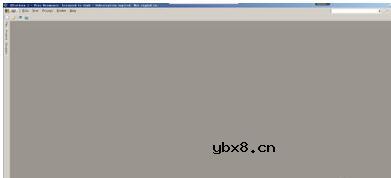

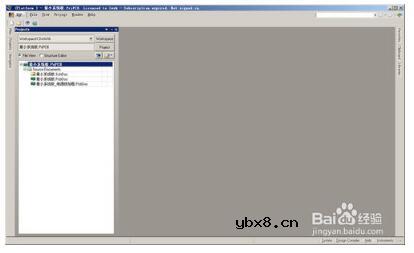

1、启动软件Altium designer,如图:

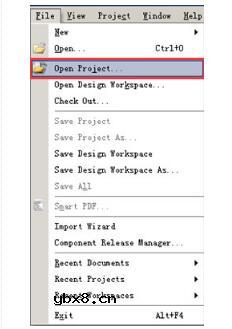

2、加载你自己的PCB工程文件,此处以一个最小系统为例来说明一下,“file”--》 “Open Project”,如图:

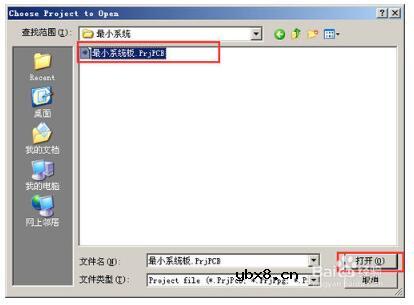

3、打开后,选择最小系统项目工程,单击“打开”即可,如图:

4、打开后,出现的界面如图所示:

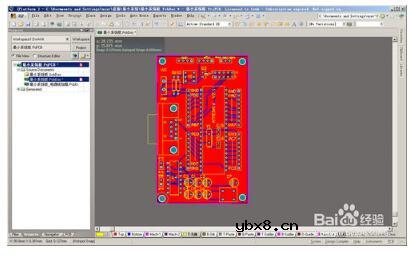

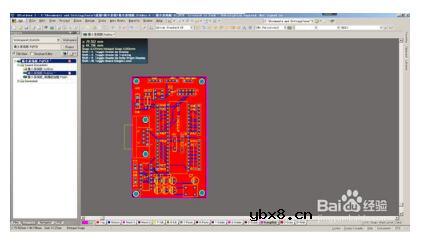

5、点击左侧最小系统,出现如下界面:

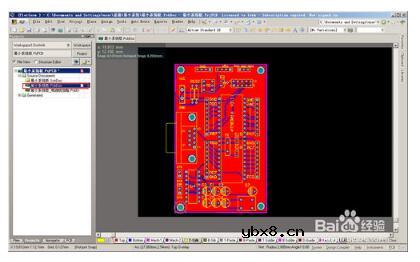

6、准备工作完毕,下面才是PCB尺寸的自定义,我们的目标是漆黑的部分和红色覆铜的部分,重叠,像下面这样:

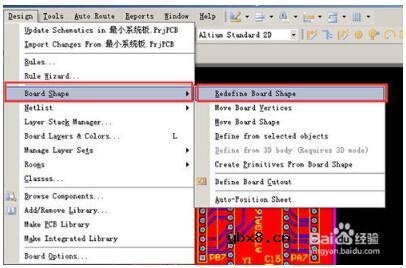

7、所以我们需要做的就是“Design”--》 “Board Shape” --》“Redefine Board Shape”,如图:

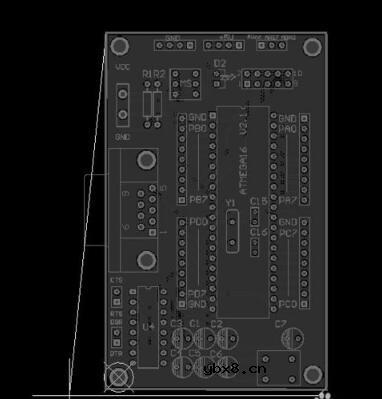

8、然后鼠标会变成“十字型”,在PCB的最外层(Keepout层)的四个点,使用鼠标单击连起来,如图:

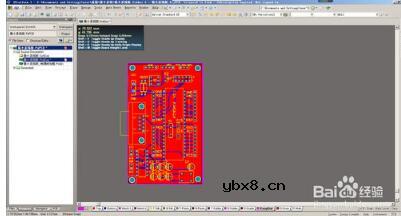

9、依次连接完成后,单击右键,然后就出现截图,

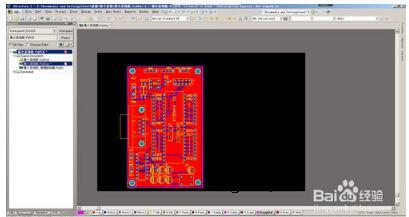

10、到上面一步的时候,已经完成形状行定义操作,为了突出此效果,我们对比一下自定义前和自定义后,如图:
