印制电路板如何确保电流畅通
图所示为返回电流的流通情况。对于图1(a)所示的电路,返回电流通过接地印制图案的路径由电流的频率决定:图1(b)为返回电流为直流的情况,返回路径是最短的直流;图1(c)为返回电流为高频电流的情况,返回路径是按照原路径的形式流通,也就是说,高频电流返回印制图案较窄时,如图1(d)所示,其印制图案阻抗变低,若采用直线返回印制图案[如图1(b)中的直流路径],则阻抗变高。

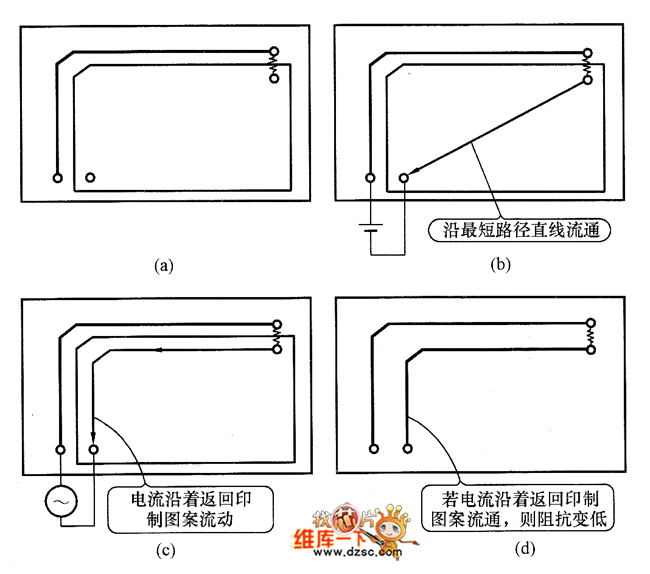

图1 返回电流的流通情况
(a)返回路径为良好接地图案;(b)直流电流的情况;
(c)高频电流的情况;(d)图(c)的窄印制图案的良好情况
设计的印制图案要考虑电流均分的情况。图2所示为电容并联的情况,在电子产品的小型化与薄型化设计时,电路中通常是使用多个小容量的电解电容将其并联获得较大容量,因此,这时要考虑电容如何接线的问题。对于图2(b)刀阝样设计的印制图案,C1中电流比C2大,这是由于通过C1电流的路径A比通过C2电流的路径B短,电流易于流通的缘故。这样,C1中电流有可能超过其允许的纹波电流。为此,电解电容并联时,各电容流经开关电流的印制图案长度应尽量相等。设计的印制图案应如图2(c)所示,C1的电流路径A与C2的电流路径B为等长,使其电流均分。
(a)电路;(b)简单的连接;(c)等长连接
图2 电容并联的情况
