节能电子整流器电路图

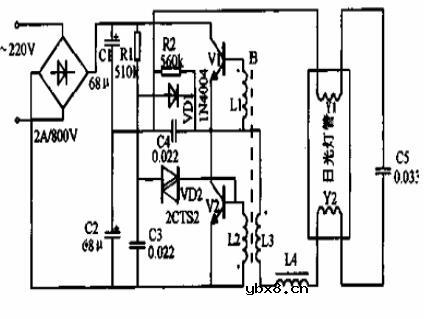

　　节能电子整流器电路

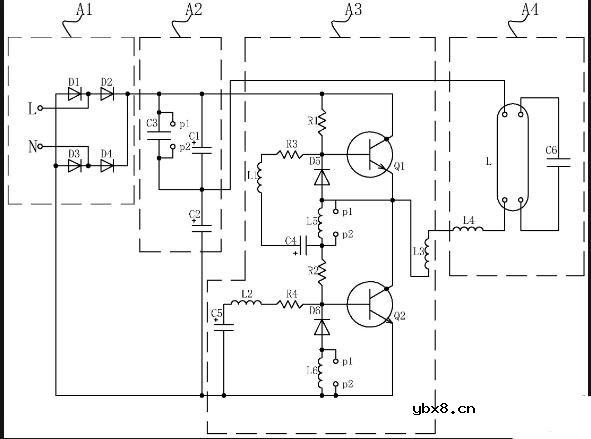

　　一种节能的电子整流器的电路，包括整流单元、滤波分压单元、震荡单元和谐振单元，所述震荡单元包括上桥臂单元和下桥臂单元，所述上桥臂单元和所述下桥臂单元分别连接有上缓冲单元和下缓冲单元，所述上缓冲单元和下缓冲单元均回馈连接于滤波分压单元，其中，当所述上桥臂单元或所述下桥臂单元过压时，所述上缓冲单元或所述下缓冲单元对多余的能量进行存储，并传递至滤波分压单元以供二次利用。本实用新型电子整流器的电路，设置了上缓冲单元和下缓冲单元，当上桥臂单元或者下桥臂单元所接受到的震荡电压过大时，能够触发上缓冲单元或下缓冲单元工作，对能量进行储存并回馈至滤波电容进行二次利用，以此达到了节能的目的。

　　

　　节能电子整流器电路

　　

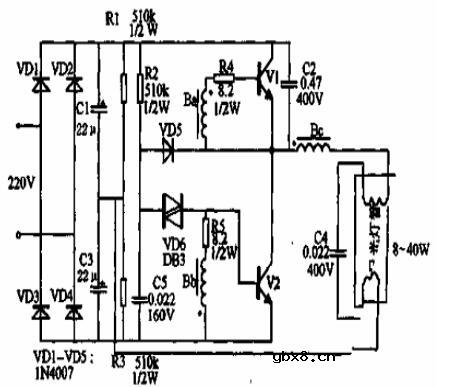

　　节能多用电子整流器电路

　　

　　（综合整理：360个人图书馆、21ic电子网、）
