KJ004可控硅移相触发电路

KJ004可控硅移相触发电路

KJ004可控硅移相触发电路适用于单相、三相全控桥式供电装置中，作可控硅的双路脉冲移相触发。KJ004器件输出两路相差180度的移项脉冲，可以方便地构成全控桥式触发器线路。该电路具有输出负载能力大，移项性好，正负半周脉冲相位均衡性好、移相范围宽、对同步电压要求低，有脉冲列调制输出端等功能与特点。

一、电路工作原理：

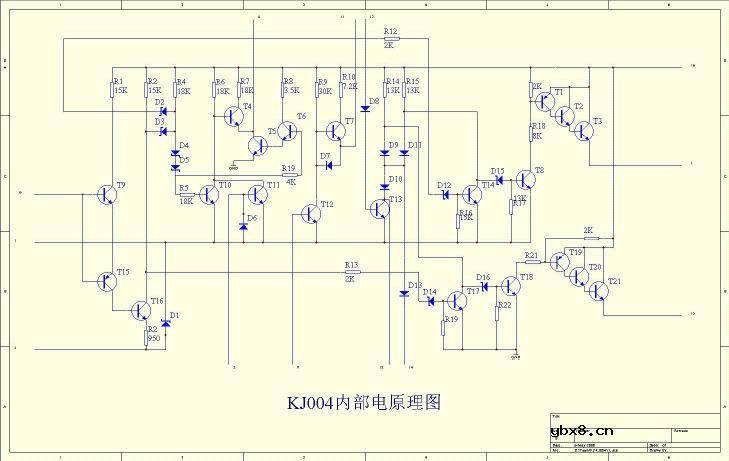

该电路由同步检测电路、锯齿波形成电路、偏移电压、移电压综合比较放大电路和功相率放大电路四部分组成。 电路原理见下图：锯齿波的斜率决定于外接R6、RW1流出的充电电流和积分C1的数值。对不同的移项控制V1，只有改变R1、R2的比例，调节相应的偏移VP。同时调整锯齿波斜率电位器RW1，可以使不同的移相控制电压获得整个范围。触发电路为正极性型，即移相电压增加，导通角增大。R7和C2形成微分电路，改变R7和C2的值，可获得不同的脉宽输出。KJ004的同步电压为任意值。

二、封装形式：

该电路采用双列直插C—16白瓷和黑瓷两种外壳封装，外型尺寸按电子工业部部颁标准。《半导体集成电路外型尺寸》SJ1100—76

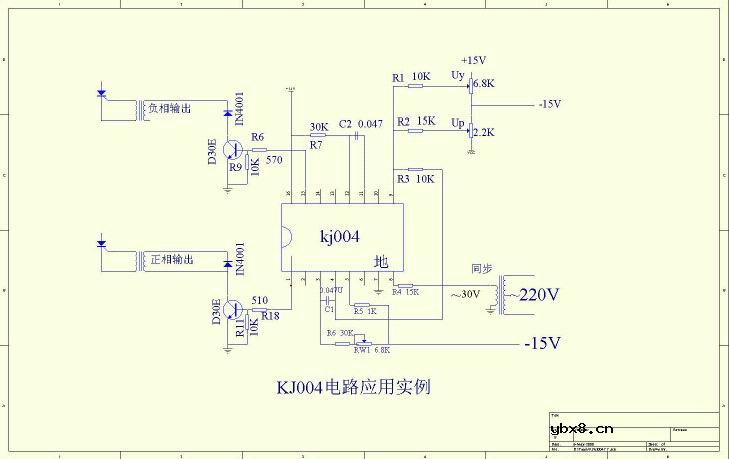

三、典型接线图及各点波形

同步串联电阻R4的选择按下式计算：

R4=（同步电压/2～３）X1000Ω

各点波形图如下图所示：

电参数：

电源电压：直流+15V、-15V，允许波动±5%（±10%时功能正常）。

电源电流：正电流≤15mA，负电源≤10Ma。

同步电压：任意值。

同步输入端允许最大同步电流：6mA（有效值）。

移相范围≥170°（同步电压30V，同步输入电阻15KΩ）。

锯齿波幅度≥10V（幅度以锯齿波平顶为准）。

输出脉冲：（1）宽度：400μs~2ms(通过改变脉宽阻容元件达到)。

（2）幅度：≥13V。

（3）KJ004最大输出能力100mA（流出脉冲电流）。

（4）输出管反压：BVCEO≥18V（测试条件Ie≤100μA）。

正负半周脉冲相位不均衡≤±3°。

使用环境温度为四级：C:0~70℃ R:-55~85℃

E: -40~85℃ M:-55~125℃
