双向触发二极管的检测

双向触发二极管的检测

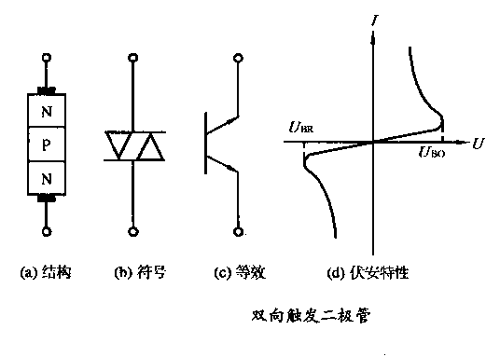

此主题相关图片如下：

1)用万用电表检测好坏

将万用表拨至R×1k(或R×10k)档．由于双向触发二极管的Ubo值都在20V以上，而万用表内电池远小于此值，所以测得DIAC的正、反向电阻都应是无穷大，否则PN结击穿。

2)用万用电表和兆欧表检测DIAC的转折电压

此主题相关图片如下：

首先按图接好电路，测试中由兆欧表提供击穿电压，并用直流电压表测量DIAC的Ubo值。然后调换管子电极，测出Ubo值。最后检查转折电压的对称性。由于DIAC有双向对称的特点，可从两次测量值中任选一个定为Ubo，则另一个测量值便为Ubr，由此可算得△Ub值，进而检查管子对称性情况。
