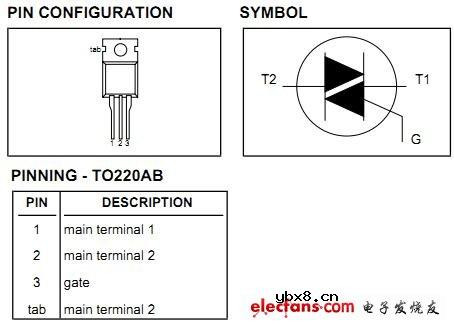

BT136参数及管脚封装定义图

BT136参数特性

BT136-特点编辑本段特点：

击穿电压高、输出电流大。
主要用途：家用电器控制电路、变频电路、调光、调温、调速电路
封装形式： TO-220
断态重复峰值电压VDRM：600V
反向重复峰值电压VRRM：600V


BT136应用电路

可控硅的应用电路就不在详述了，所有的可控硅应用都一样，关键看用在什么地方。我们提供一下BT136的封装尺寸图

BT136- 500 600 800 4A 500V/600V/800V
BT136- 500B 600B  4A 500V/600V
BT136- 500D 600D  4A 500V/600V
BT136- 500E 600E 800E 4A 500V/600V/800V
BT136- 500F 600F 800F 4A 500V/600V/800V
BT136- 500G 600G 800G 4A 500V/600V/800V



BT136-600D 4A 600V
BT136-600E 4A 600V
BT136-800E 4A 800V
BT136X-600D 4A 600V
BT136X-600E 4A 600V
BT136X-600F 4A 600V
BT136X-600 4A 600V
BT136X-800E 4A 800V
BT136X-800 4A 800V
可控硅是可控硅整流元件的简称,是一种具有三个PN 结的四层结构的大功率半导体器件,一般由两晶闸管反向连接而成.它的功用不仅是整流，还可以用作无触点开关以快速接通或切断电路，实现将直流电变成交流电的逆变，将一种频率的交流电变成另一种频率的交流电等等。可控硅和其它半导体器件一样，其有体积小、效率高、稳定性好、工作可靠等优点。它的出现，使半导体技术从弱电领域进入了强电领域，成为工业、农业、交通运输、军事科研以至商业、民用电器等方面争相采用的元件。
