双向可控硅触发电路图大全（六款双向可控硅触发电路）

　　双向可控硅触发电路图一：

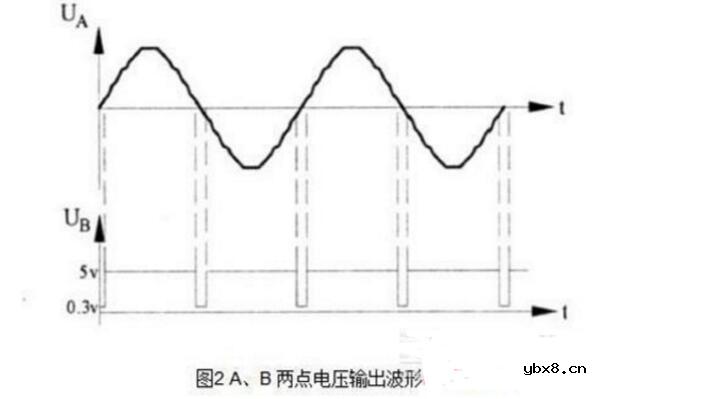

　　为了提高效率，使触发脉冲与交流电压同步，要求每隔半个交流电的周期输出一个触发脉冲，且触发脉冲电压应大于4V，脉冲宽度应大于20us.图中BT为变压器，TPL521-2为光电耦合器，起隔离作用。当正弦交流电压接近零时，光电耦合器的两个发光二极管截止，三极管T1基极的偏置电阻电位使之导通，产生负脉冲信号，T1的输出端接到单片机80C51的外部中断0的输入引脚，以引起中断。在中断服务子程序中使用定时器累计移相时间，然后发出双向可控硅的同步触发信号。过零检测电路A、B两点电压输出波形如图2所示。

　　双向可控硅触发电路图二：

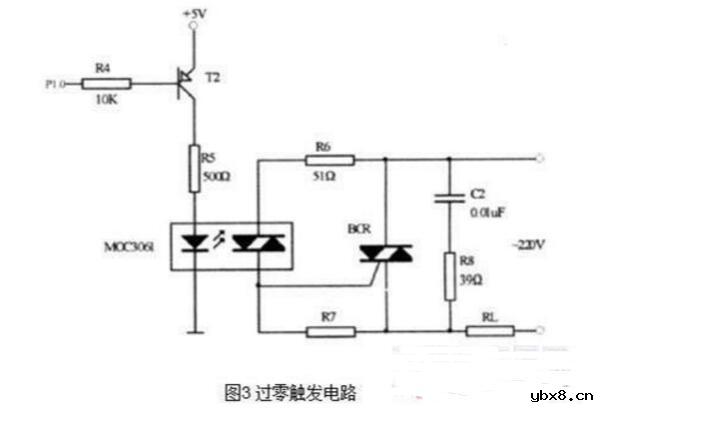

　　电路如图3所示，图中MOC3061为光电耦合双向可控硅驱动器，也属于光电耦合器的一种，用来驱动双向可控硅BCR并且起到隔离的作用，R6为触发限流电阻，R7为BCR门极电阻，防止误触发，提高抗干扰能力。当单片机80C51的P1.0引脚输出负脉冲信号时T2导通，MOC3061导通，触发BCR导通，接通交流负载。另外，若双向可控硅接感性交流负载时，由于电源电压超前负载电流一个相位角，因此，当负载电流为零时，电源电压为反向电压，加上感性负载自感电动势el作用，使得双向可控硅承受的电压值远远超过电源电压。虽然双向可控硅反向导通，但容易击穿，故必须使双向可控硅能承受这种反向电压。一般在双向可控硅两极间并联一个RC阻容吸收电路，实现双向可控硅过电压保护，图3中的C2、R8为RC阻容吸收电路。

　　双向可控硅触发电路图三：

　　此时无论是打开开关、和关闭开关（驱动MOC306或者不驱动MOC3061）可控硅都是导通的，即不能关闭可控硅，百般纠结和查看资料后才发现G极和T1之间的关系，安照这个电路接的话，不管J3开路时，G极的电压等于T2的电压，当交流电流过双向可控硅时，G极与T1之间总存在一个电压差，即T1与T2之间的电压差，这个电压差就导通了可控硅，所以双向可控硅虽然没有正、负极的区别，却有T1、T2的区别。
