可恢复保险丝的特性

1. 阻抗与温度特性

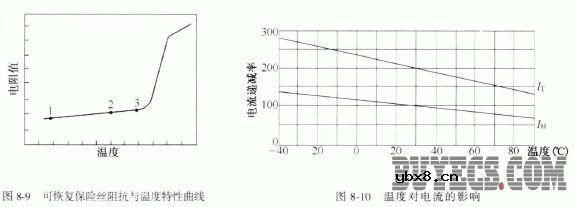

可恢复保险丝的阻抗与温度特性曲线如图8-9 所示。在1-2 点之间，由于流过元件的电流较小或环境温度较低，元件产生的热量和散发的热量达到平衡，处于正常状态。当电流或环境温度增高到3 点时，元件产生的热量大于散发的热量，元件的阻值开始增大。在3 点以后，只要有微小的电流或温度增量，都会造成电阻值的迅猛变化。

2. 使用温度对电流的影响
使用温度对电流的影响如图8-10 所示。当使用环境温度超过20℃以后，会导致通过元件电流的递减;当温度达85℃时，电流将减到一半。图中IH是保持元件正常状态的最大工作电流， IT是元件关断时的最小电流。

3. 动作时间与电流的关系
元件开关动作的快慢与故障电流的大小及环境温度有关，故障电流越大，环境温度越高，动作时间越短，其特性曲线如图8-11所示。

4. 阻值恢复特性
元件在故障消除后的12s 内，温度会很快下降，随之电阻便急剧减小，如图8-12所示。
