纳芯微推出一款完全集成的高隔离电流传感器—NSM2311

近日，纳芯微推出全新NSM2311集成式电流传感器芯片，是一款完全集成的高隔离电流传感器解决方案，具有出色的通流能力，原边阻抗低至100uΩ，持续通流能力高达200A，满足AECQ-100的可靠性要求。

随着储能、充电桩、电源（UPS等）等市场的快速发展，对于高性能、高可靠性的电流传感器需求日益增长。这些应用场景通常需要实时、精确地监测和控制电流，以确保系统的稳定运行和安全性。然而，传统的开环电流传感器模组往往存在体积大、成本高、精度不足等问题，难以满足这些应用场景的需求。为满足日益增长的市场需求，纳芯微集成式电流传感器NSM2311采用先进的集成技术和设计，不仅解决了传统开环电流传感器模组的缺点，还在性能和功能上进行了全面升级。

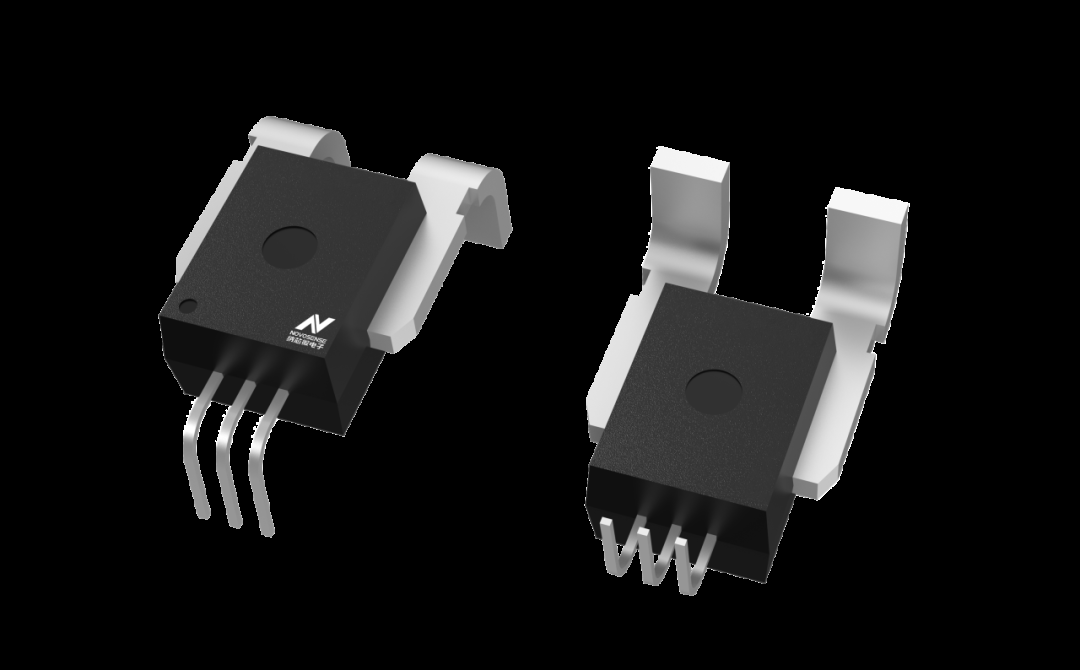

纳芯微全新集成式电流传感器NSM2311

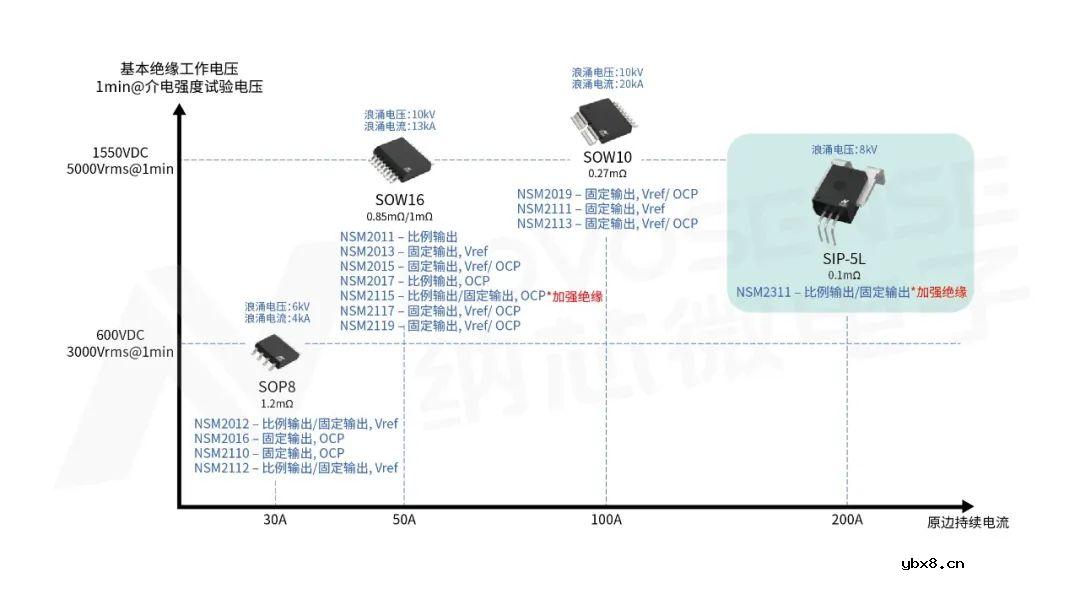

得益于仅100uΩ 的超低原边阻抗，NSM2311相对于纳芯微已量产的集成式电流传感器NSM201x、NSM211x (1MHz)系列，通流能力得到了进一步提升，高达200A，满足了高功率应用的需求，进一步降低了紧凑系统中散热设计的难度。同时，NSM2311能在-40~150℃的宽温范围内稳定工作，适应各种极端环境条件。其高隔离性能和精确测量能力，为系统提供了更加可靠的保护和优化运行支持。

高隔离耐压 强通流能力

依托独特的DIP-5封装设计，NSM2311实现了6.9mm的爬电距离，确保了出色的电气隔离效果，同时满足UL标准的5000Vrms 的耐受隔离耐压，显示出强大的耐压能力。此外，1358Vdc的基本绝缘工作电压、672Vdc的加强绝缘工作电压能力，进一步强化了NSM2311在高电压环境下的稳定性和安全性。

NSM2311具有100uΩ极低的原边阻抗，持续通流能力高达200A，为各种高电流应用提供了可靠的支持。

高精度 无需二次编程

NSM2311采用固定输出模式或比例输出模式。其中固定输出模式输出电压不跟随供电电压的波动而波动，系统上解决了对高精度稳压源的依赖，从而使系统BOM更简单、性价比更高。

得益于芯片内部精准的一阶、二阶温度补偿算法以及覆盖度100%的多温度下线校准，NSM2311在全工作温度范围都可以保持较高的电流测量精度：

25℃~150℃：灵敏度误差 <±1%，零点误差<±5mV

-40℃~25℃：灵敏度误差 <±1.5%，零点误差<±5mV

选型灵活

NSM2311支持直流电流或交流电流测量，电流量程覆盖50~400A，为用户提供了多样化的选择空间，满足不同应用场景下的电流测量需求。
