传感器信号调理应用笔记中的关键电路

在传感器技术中，精确的信号调理对于可靠的数据分析至关重要。放大、相位控制和降噪是这一过程的关键环节。本应用笔记探讨传感器信号调理核心的五个基本放大器电路。从反相和同相放大器到精密仪表放大器和多功能差动放大器，每种电路都能独特地增强传感器数据。
附件：*附件：传感器信号调理应用笔记中的关键电路.pdf

反相放大器是传感器信号调理的基本电路，采用运算放大器和反馈网络。其操作围绕两个关键方面:信号反转和放大。来自传感器的输入信号连接到运算放大器的反相(-)输入端。放大程度由反馈电阻(RF)与增益电阻(RG)的比值决定。这种设置产生的输出信号是输入信号的反相(180度相移)版本。当需要信号放大和反相时，反相放大器至关重要，这在处理产生不同极性信号的传感器时很常见。

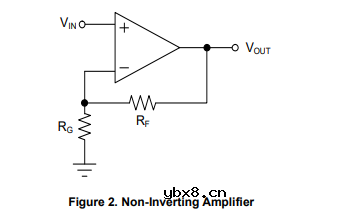

同相放大器是传感器信号调理中的另一个重要元件，它基于运算放大器和反馈电阻。它通过保持输入信号的相位和极性来与反相放大器分离。传感器的输入信号施加于运算放大器的同相(+)端。放大程度由反馈电阻(RF)和增益电阻(RG)之间的关系决定。与反相放大器不同，同相放大器在放大时保持输入信号的原始相位。它适合需要信号放大而不需要反相的应用，反相对于保持传感器的信号相位至关重要。

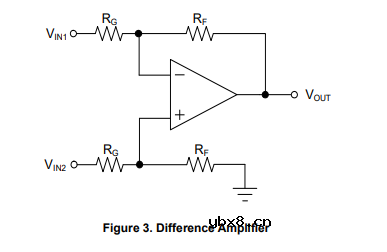

差动放大器通常称为减法器或差分放大器，在传感器信号调理中至关重要，用于测量两个输入信号之间的电压差。这些电路以运算放大器为核心，在提供精密差分测量方面表现出色。两个传感器输入信号以不同方式连接到放大器，形成对比。差动放大器的增益与反馈电阻(RF)与增益电阻(Rc)的比值密切相关。通常，单位增益用于高精度差分测量。差动放大器在要求精确放大和比较两个传感器输出的应用中必不可少，常见于涉及应变计和桥式传感器的情况。
