近日,索尼(Sony)宣布将发布堆叠式CMOS图像传感器IMX900,具有320万有效像素并支持全局快门,主要用于工业领域。
与传统产品相比,新款图像传感器采用索尼自研的像素结构,大幅提高了聚光效率和近红外灵敏度,实现小型化像素的同时保持了工业图像传感器所需的关键特性:分辨率高达320万有效像素,实现业界突破,支持1/3.1英寸、全局快门的系统,适用S卡口(M12)——该卡口广泛用于紧凑型工业相机和嵌入式视觉相机。
这款新品将以多种方式简化工业任务,例如服务于物流市场的条码读取等应用,以及在生产线上使用分拣机器人时助力自动化制造过程,从而帮助解决工业应用中的问题。

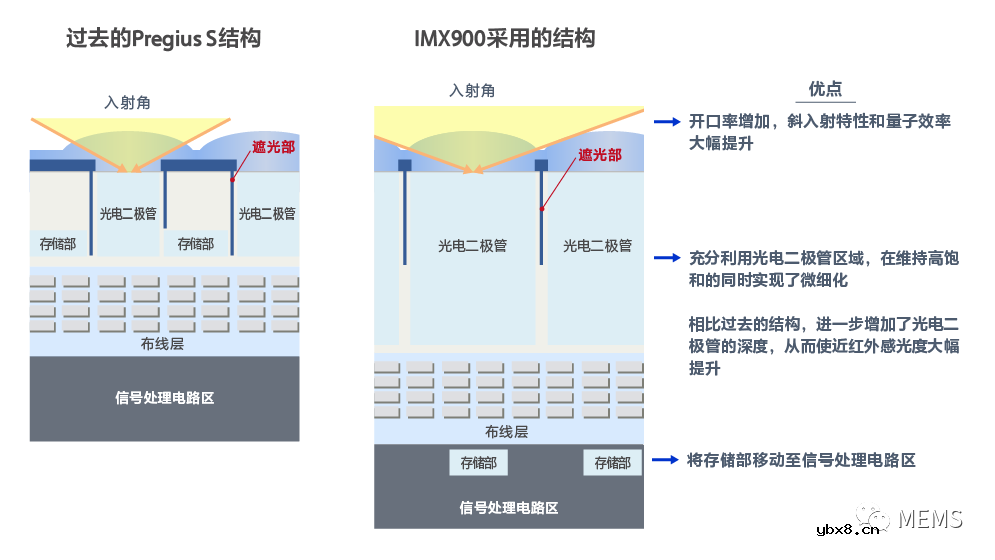

随着各行业对自动化和节约人力成本的需求不断攀升,索尼自研的Pregius S全局快门技术在紧凑的设计中实现了高速、精准且移动时不失真的成像,提高了图像识别能力。新款图像传感器采用了基于Pregius S开发的自研像素结构,将以前与光电二极管位于同一基板上的存储单元移至独立的信号处理电路区域。这种新设计可扩大光电二极管面积,从而在保持高饱和信号量的同时压缩像元尺寸(2.25μm),成功地支持1/3.1英寸的传感器实现高达约320万的有效像素。

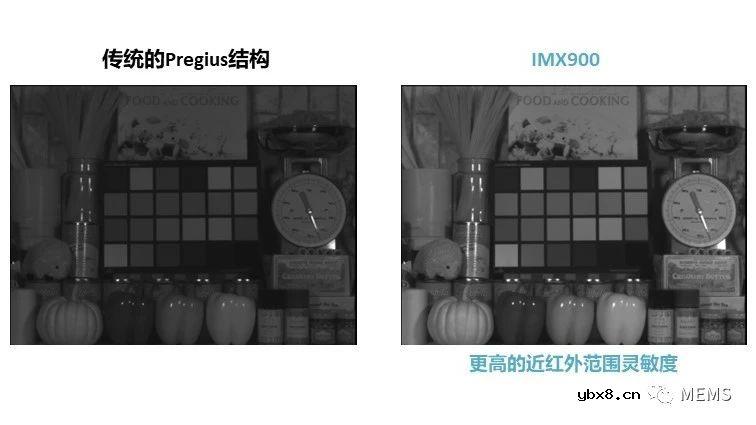

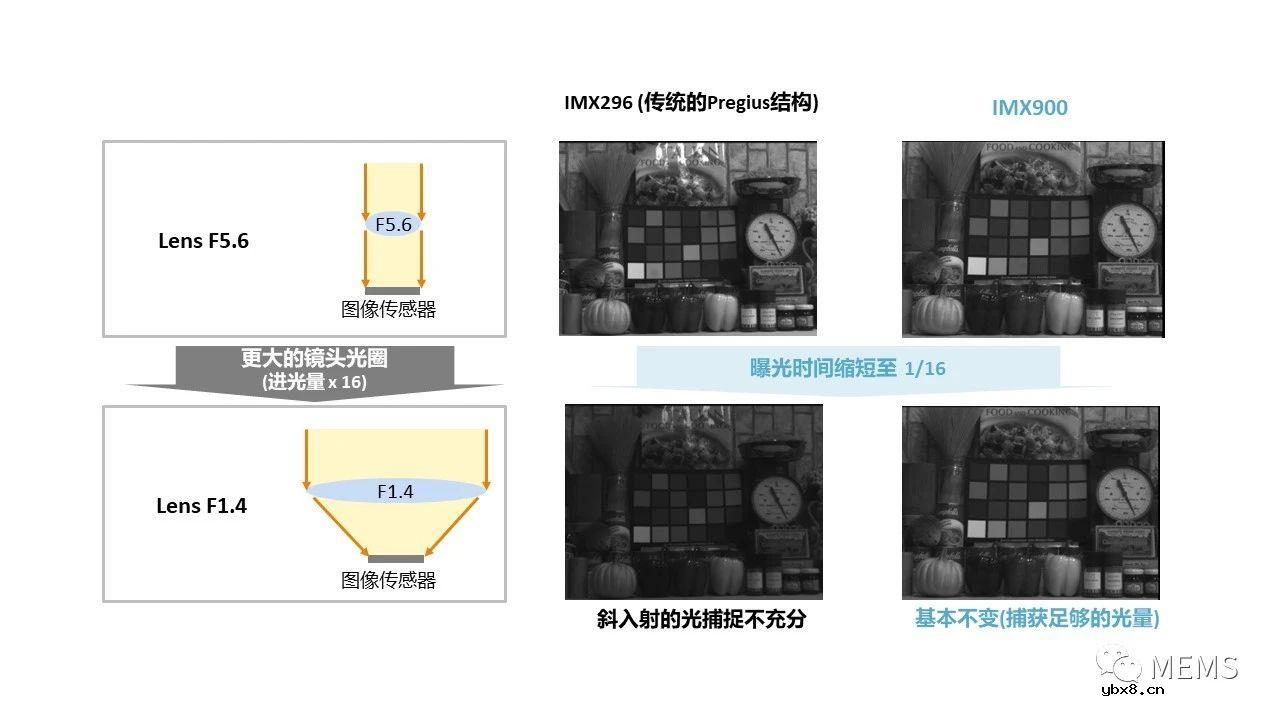

将存储单元移动到信号处理电路区域也增加了开口率,从而显著改善了入射光角度的依赖性和量子效率。这些特点使得采用该传感器的相机在镜头设计方面具有更大的灵活性。此外,加厚的光电二极管面积提高了近红外波长(850nm)的灵敏度,与传统产品相比,量子效率提高了近一倍。
这种紧凑的1/3.1英寸图像传感器的封装尺寸适合工业应用中常使用的通用卡口S卡口(M12),可广泛应用于需要更紧凑、更高性能的产品设计的场景。例如物流市场中用于条形码扫描仪的小型摄像头、生产线上的分拣机器人、为工人处理运输任务的自动导引车(AGV)和自主移动机器人(AMR)。

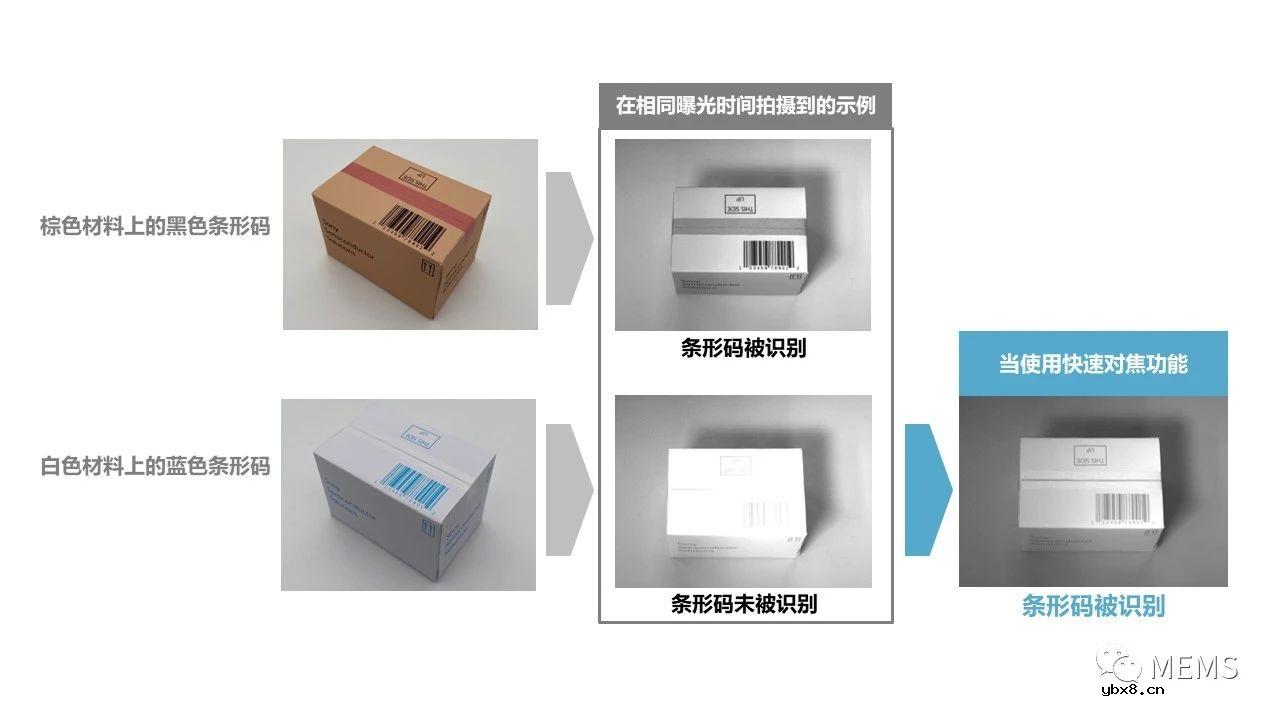

该图像传感器具有多种功能,可减轻后期图像处理的工作量,提高识别精度,例如快速自动曝光,实现高速计算和优化的曝光时间配置;以及Quad HDR(四像素HDR),通过设置以每四个像素为单位的多次曝光时间来扩展动态范围。这些功能有助于简化相机设计、降低成本和提高识别精度。
