西门子博途:控制室温的示例

控制室温的示例

控制室温

在冷库中，温度必须维持在零摄氏度以下。

传感器用于检查是否存在温度波动。

如果温度上升到零摄氏度以上，制冷系统将在预设的时间内启动。

在此期间，“制冷系统启动”指示灯将一直点亮。

满足下列条件之一时，将停止制冷系统并熄灭指示灯：

传感器报告温度回落到零摄氏度以下。

预设的制冷时间已过。

按下了“停止”按钮。

如果预设的制冷时间已过，但冷库中的温度仍然过高，则可以按下“复位”按钮重新启动制冷系统。

实施

下表列出了所用变量的定义：

以下程序段显示了控制室温所需的 LAD 编程：

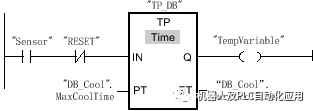

程序段 1：

程序段 2：

当冷库中的温度上升到零摄氏度以上时，“Sensor”操作数的信号状态从“0”变为“1”（信号上升沿）。

当输入 IN 处于信号上升沿时，预设制冷时间的定时器函数将启动，同时“TempVariable”的信号状态为“1”。

“TempVariable”的信号状态为“1”会导致制冷系统和指示灯在程序段 2 中打开。必须在程序段 2 中对“传感器”、“制冷系统”和“指示灯”输出进行编程，因为在定时器函数的 Q 输出中只能对一个线圈进行编程。

如果冷库中的温度回落到零摄氏度以下，传感器的信号状态将变回为“0”。这将停止制冷系统并熄灭指示灯。

如果传感器没有发出温度下降的信号，最迟在预设的制冷时间用完后，将停止制冷系统并熄灭指示灯。在这种情况下，可以按“RESET”按钮重新开始制冷。按下按钮后再松开该按钮，将在输入 IN 端产生新的信号上升沿，该信号将重新启动制冷系统。

可以随时按下“STOP”按钮，停止制冷系统并熄灭指示灯。
