N32L40XCL-STB开发板模块评测任务大挑战之测试软件IIC

1.测试环境
开发板：N32L40XCL-STB V1.0
开发环境：RT-Thread studio V2.2.6
RT-Thread版本：4.0.3
I2C外设资源：PB6—SCL PB7—SDA
传感器：AHT10

2.IIC
2.1 简介
I2C（Inter Integrated Circuit）总线是 PHILIPS 公司开发的一种半双工、双向二线制同步串行总线。I2C 总线传输数据时只需两根信号线，一根是双向数据线 SDA，另一根是双向时钟线 SCL，过这两根线，所有与 I2C 总线兼容的设备都可以通过 I2C 总线彼此直接通信。功能框图如下：

2.2 主要特征
同一接口既可实现主机功能又可实现从机功能
是并行总线到 I2C 总线协议的转换器
支持 7 位和 10 位的地址模式和广播寻址
作为 I2C 主设备可以产生时钟、起始信号和停止信号
作为 I2C 从设备具有可编程的 I2C 地址检测、停止位检测的功能

3.新建工程

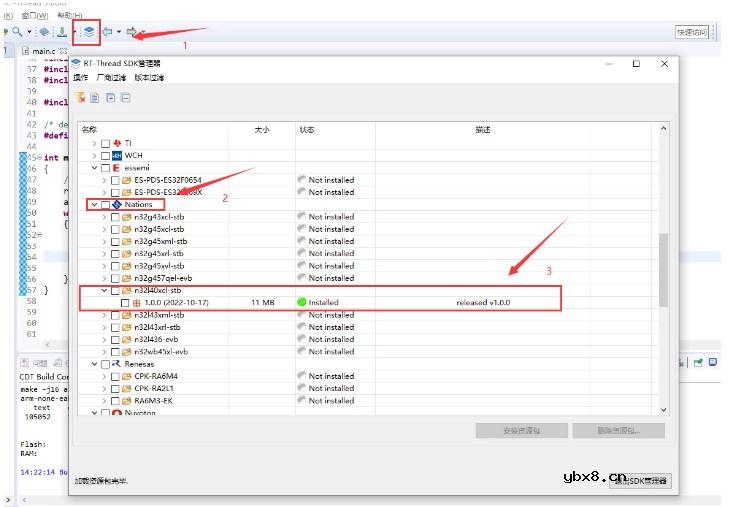

首先打开RT-Thread studio安装N32L40XCL开发板的支持包。点击安装，变成绿色的installed即可

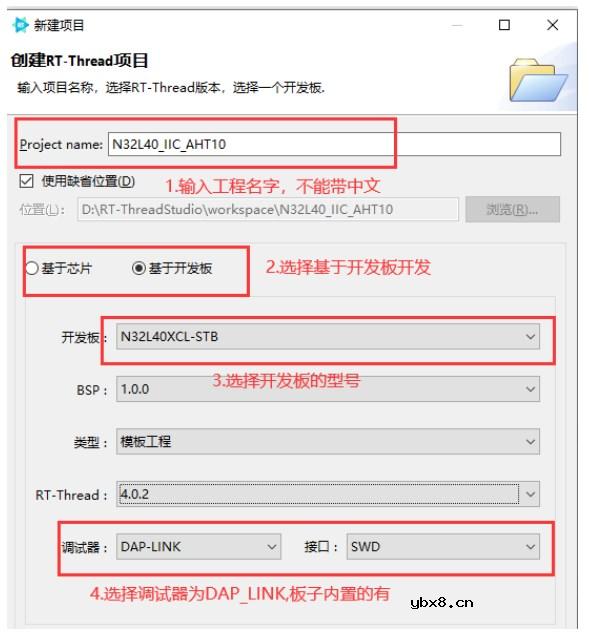

下面开始新建工程，点击由上角的文件-新建-RT-thread项目

4.编写测试程序

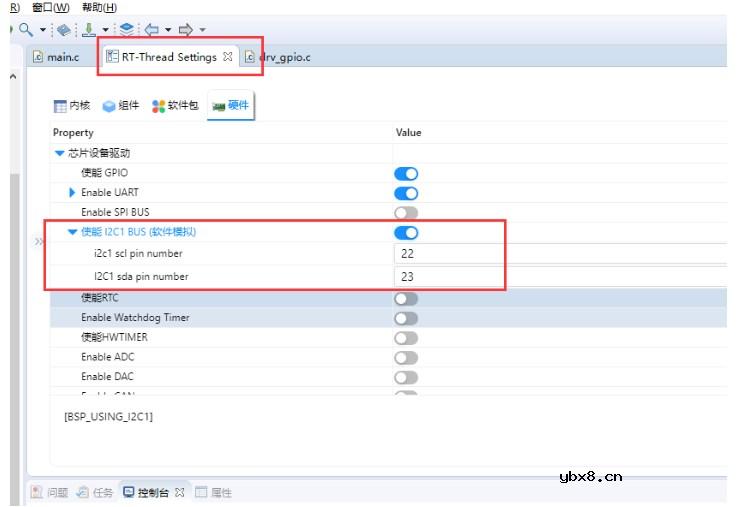

打开打开rt-thread settings，在硬件里面打开软件模拟IIC

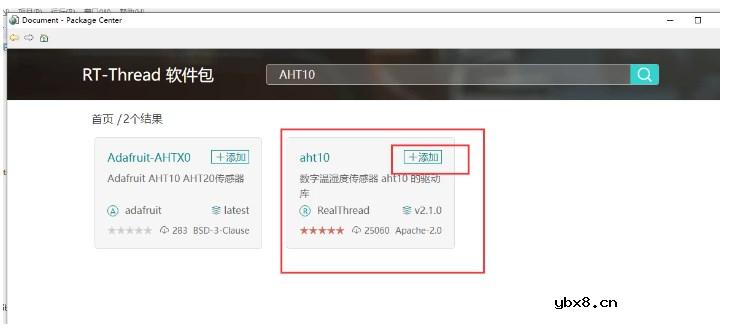

添加AHT10的软件包，并打开Sensor框架，保存工程

/*

• Copyright (c) 2006-2021, RT-Thread Development Team
• SPDX-License-Identifier: Apache-2.0
• Change Logs:
• Date Author Notes
• 2023-04-21 28345 the first version
  */
  // PB6--SCL PB7--SDA
  #include "aht10_sample.h"
  static rt_thread_t aht_10_thread = RT_NULL;
  float humidity, temperature;
  int rt_hw_aht10_port(void)
  {
  struct rt_sensor_config cfg;
  cfg.intf.dev_name = AHT10_I2C_BUS;
  cfg.intf.user_data = (void *)AHT10_I2C_ADDR;
  rt_hw_aht10_init("aht10", &cfg);
  return RT_EOK;
  }
  //INIT_ENV_EXPORT(rt_hw_aht10_port);
  //MSH_CMD_EXPORT(rt_hw_aht10_port,rt_hw_aht10_port);
  static void aht10_thread_entry(void *parameter)
  {
  aht10_device_t dev;
  rt_hw_aht10_port();
  dev = aht10_init(AHT10_I2C_BUS);
  if (dev == RT_NULL)
  {
  rt_kprintf(" The sensor initializes failure");
  return ;
  }
  else
  {
  rt_kprintf(" The sensor initializes ok!");
  }
  while (1)
  {
  // read temperature 采集温度
  temperature = aht10_read_temperature(dev);
  rt_kprintf("temperature: %d.%d ", (int) temperature, (int) (temperature * 10) % 10); //former is integer and behind is decimal
  // read humidity 采集湿度
  humidity = aht10_read_humidity(dev);
  rt_kprintf("humidity: %d.%d %% n", (int) humidity, (int) (humidity * 10) % 10); //former is integer and behind is decimal
  rt_thread_mdelay(5000);
  }
  }
  int aht10_sample_init(void)
  {
  aht_10_thread = rt_thread_create("aht10_thread", aht10_thread_entry, RT_NULL, 1024, 21, 10);
  //如果获得线程控制块，启动这个线程
  if (aht_10_thread != RT_NULL)
  {
  rt_thread_startup(aht_10_thread);
  return RT_EOK;
  }
  else
  {
  rt_kprintf("aht10 thread create failure !!! n");
  return RT_ENOMEM;
  }
  }
  MSH_CMD_EXPORT(aht10_sample_init,aht10_sample_init);

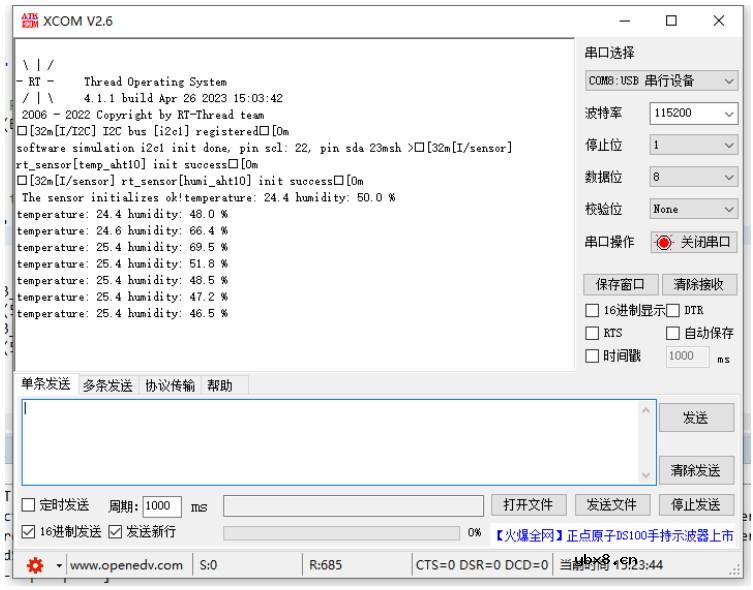

5.效果和实物展示
