可编程数字单极霍尔效应传感器-SC243X系列(SC2434)

可编程数字单极霍尔效应传感器

— SC243X系列(SC2434) —

产品说明

SC243X 系列(SC2434)采用高频斩波技术，在全工作电压和工作温度范围内具有很高的磁场一致性和对称性。芯片的电源和输出脚集成了过压保护功能，具有抗电磁干扰（EMC）能力强和可靠性高的特点。

SC243X 内部集成了稳压模块、霍尔阵列、放大电路、施密特触发器和输出级等电路模块。霍尔信号处理通路采用高频斩波技术，不但减小了霍尔感应阵列和处理电路的失调电压，而且减小了应力和温度对失调电压的影响，并尽可能地将芯片的系统延时及输出抖动降低至最小。

SC243X 的输出级采用漏极开路输出，并有能达到 20mA 的灌电流能力。内部集成的稳压电路使芯片可接受 2.5V到 24V 的宽电源供电电压，满足工业和汽车电子的应用需求。

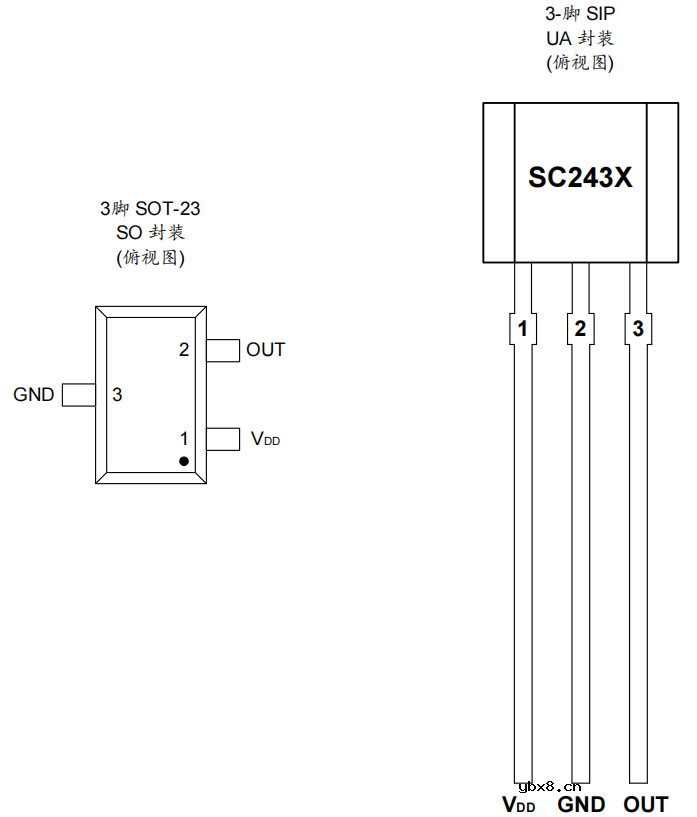

该器件有 3 脚 SIP 封装(UA)和 3 脚SOT-23 封装(SO)。两个封装都是 100%无铅亚光镀锡引线封装。

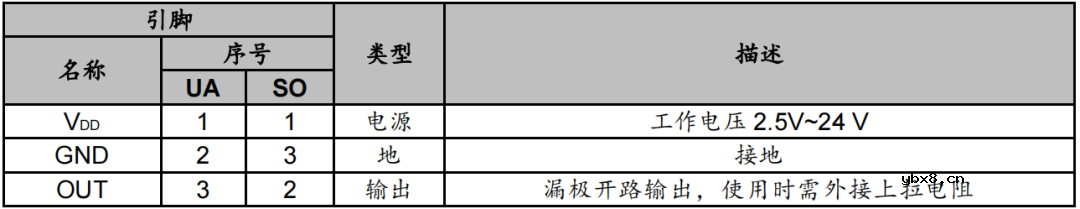

引脚描述：

芯片特征

◼ 可编程单极霍尔

◼ 高斩波频率

◼ 工作电压范围广

--2.5V 到 24V

◼ 宽工作温度范围

◼ 电源反接保护（到 28V）

◼ 所有脚均有过电保护

◼ 小封装

--3 脚 SIP -(UA)

--3 脚 SOT23 -(SO)

产品应用

◼ 流量计

◼ 阀门和电磁阀状态

◼ 直流无刷电机位置传感器

◼ 接近开关

◼ 转速表
