怎么设计一种基于RT-Thread和infineon开发板的智能家居系统？

功能简介

本次设计基于RT-Thread和infineon PSoC™ 62 with CAPSENSE™ evaluation kit开发板，实现了一个简易的智能家居系统。通过SHT31温湿度传感器和VEML7700光照传感器来采集室内的温湿度和光照强度，并通过esp8266联网和MQTT协议上传到onenet云平台，并且通过onenet可视化平台可以实现远程查看温湿度和光照数据，而且可以通过开发板上自带的按键，实现是否开灯自动调节室内亮度。

VEML7700

VEML7700是一款高精度环境光数字16位分辨率传感器，通过I2C进行传输，用典型的I2C时序即可进行读写。

SHT31

SHT31是一款高精度温湿度传感器，在正常工作的情况下湿度的误差在±2%,温度的误差在±0.2℃,而且也是通过I2C进行传输数据，在RT-Thread的软件包中有对应的软件包可以直接使用。

继电器

通过继电器即可实现对LED灯的控制，继电器可以选择高电平触发或者低电平触发，输出端根据接线方式的不同可以实现常开和常闭输出。可以拓展为更多的电器。

onenet可视化页面

数据通过esp8266和MQTT协议上传到onenet云平台，最后的数据上传后的可视化页面如上图。

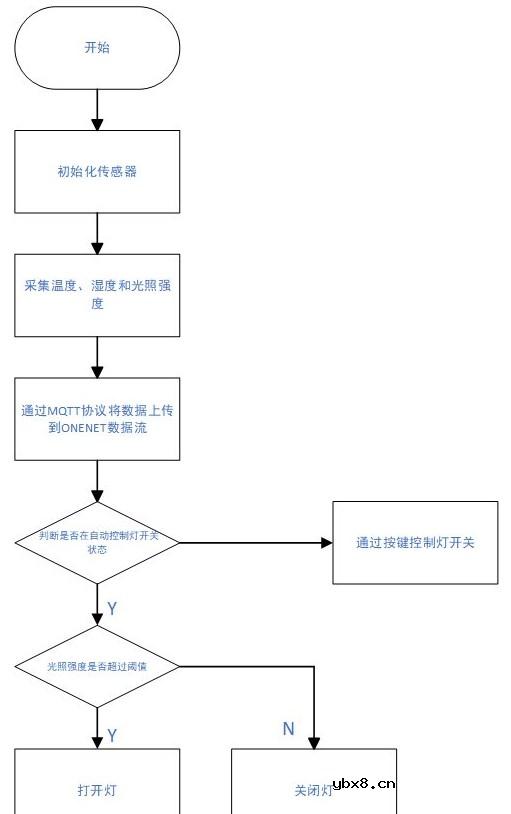

软件流程图

总结

感谢RT-Thread和infineon提供的这次白嫖开发板的机会。本次设计了一个简易智能家居系统，但是由于传感器不多，还有很大的完善空间，I2C理论上是可以同时挂载128甚至更多设备，未来也许可以加入更多传感器进行配合实现更完善的功能。
