YL-SML7W2A2B Zhaga Book-18锁扣式传感器

YL-SML7W2A2B产品是基于Zhaga Book-18接口标准开发的智慧型锁扣式传感器，采用光感+微波感应组合传感器，可输出DALI2.0调光信号，支持拨码开关和红外遥控双模配置。该灯控器适用于道路、草坪、庭院、园区、停车场、工厂、仓库等照明场景。

产品工作逻辑为，当满足开灯照度时，灯具工作于微亮亮度，此时若检测到移动物体，则灯具变为全亮亮度，全亮时长结束后恢复到微亮亮度，满足关灯照度时进行关灯动作。

产品特点

·12-24VDC供电，低功耗

·Zhaga Book-18接口标准

·DALI2.0调光方式

·D4i认证

·微波频率动态调整，避免密集安装互相干扰

·Φ50.4*35mm体积小巧，适合安装到各类灯具

·光感+微波，按需照明，更省电

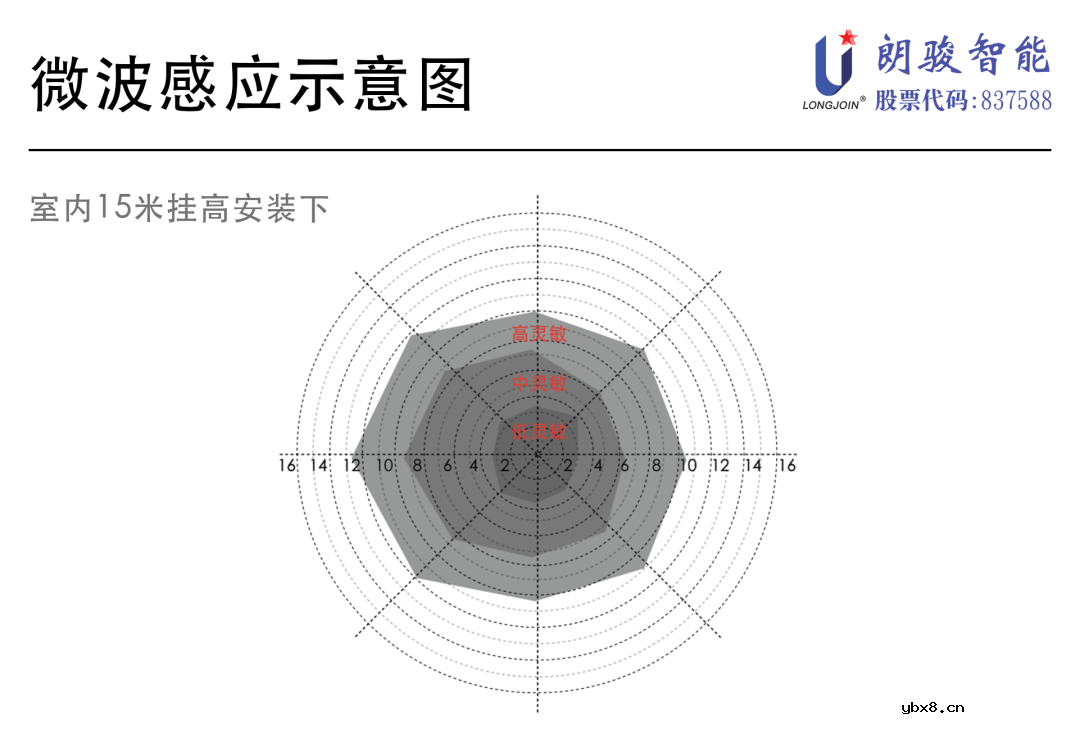

·高性能微波，15米挂高，6米感应半径

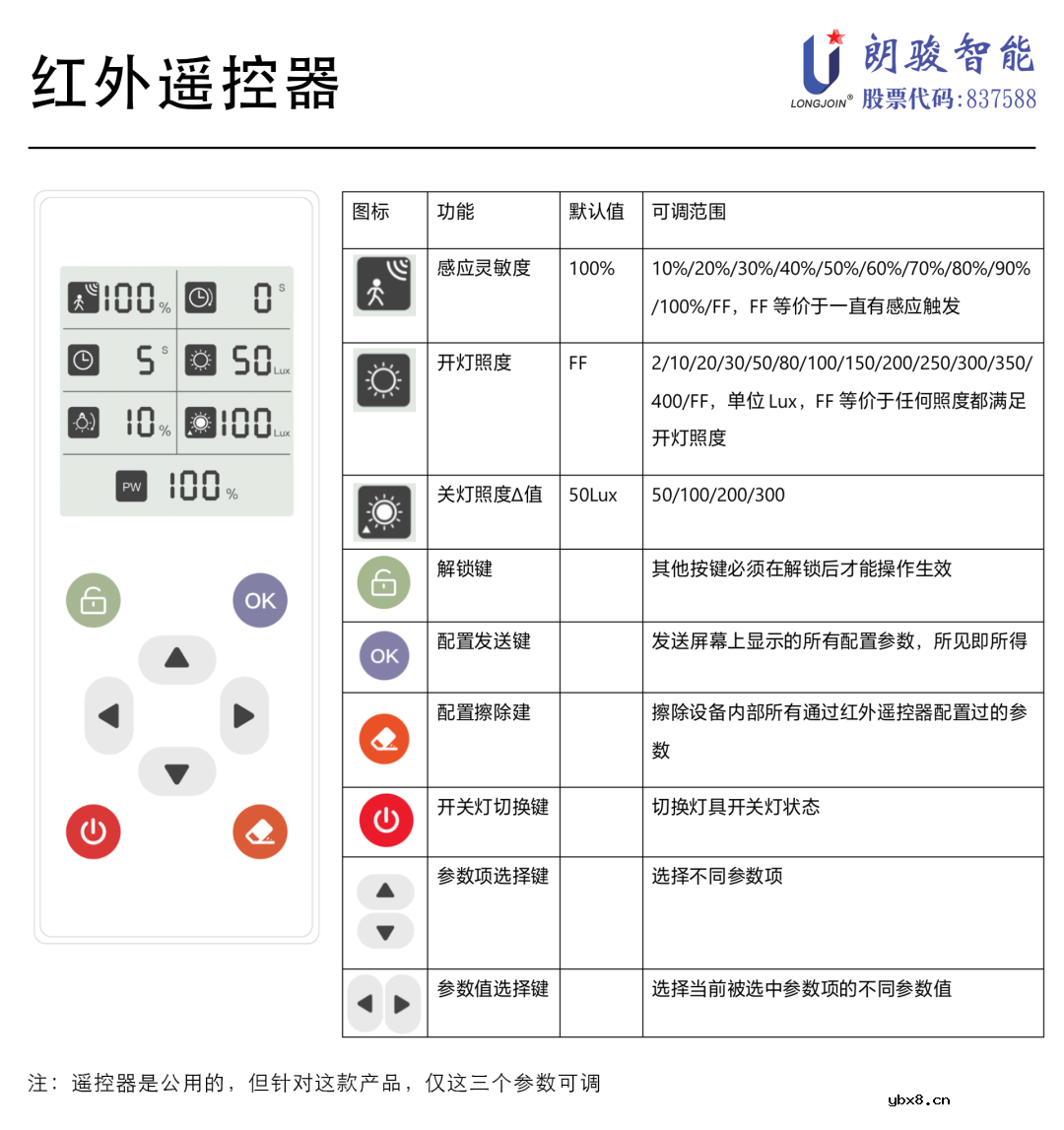

·拨码开关+红外遥控双模配置方式

·IP66

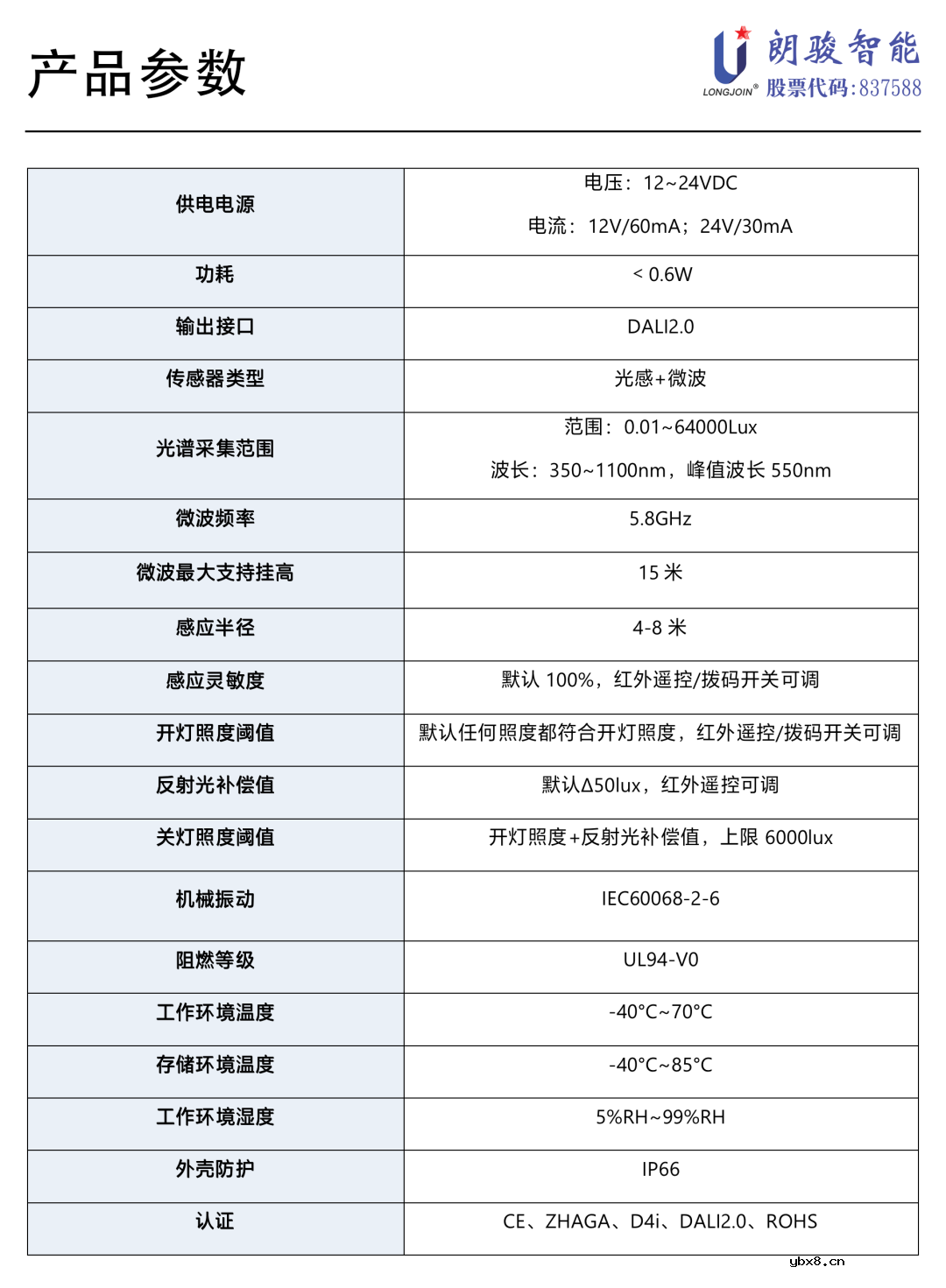

产品参数

拨码开关

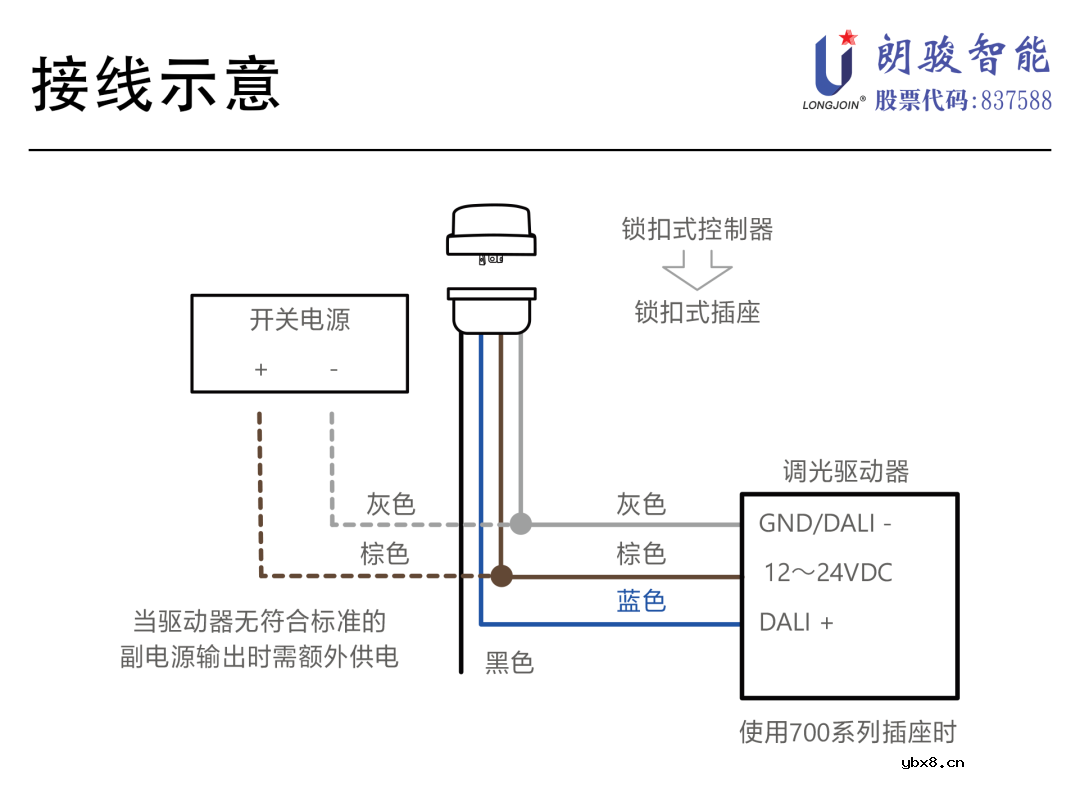

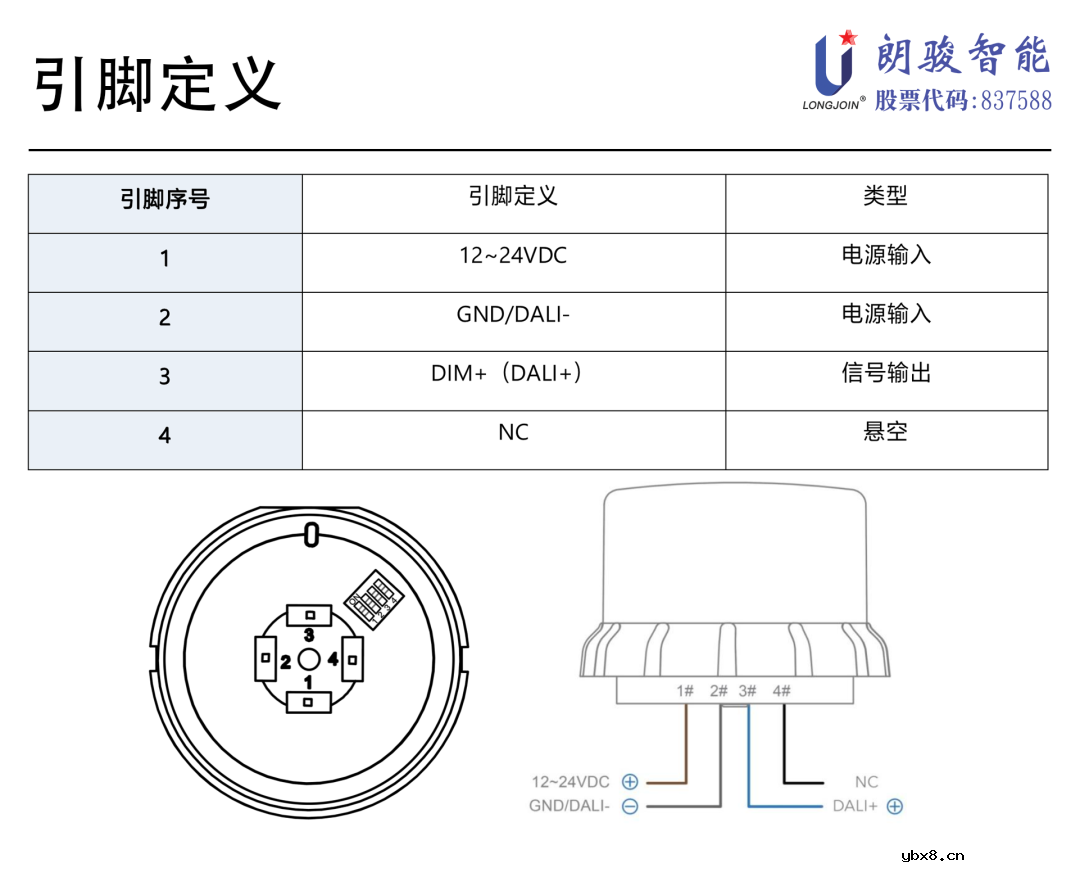

接线图

产品安装

产品本身接口已做防呆处理，安装灯控器时只需要将控制器直接与底座旋紧即可,如下图插入后顺时针拧紧，拆除则逆时针即可。

使用注意事项

查将采用互联网云技术、云服务和云应用部署，全流程加强对公民个人信息的保护，确保公民个人信息安全。

1、如果驱动器的辅助电源负极与DALI接口负极是分开的，则需要将它们短接后与灯控器#2相连。

2、测试的时候不要用手指去遮挡感光窗口，因为手指缝隙可能会透光过去导致开灯失败。

3、微波感应辐射角度内不能有金属物的遮挡，否则会严重降低感应性能。

4、若用于室外场景，下雨和树木晃动等情况可能会误触发感应亮灯。

5、避免悬挂式安装，以免产品自身晃动导致误触发感应亮灯。

6、感应性能会受安装环境、灯具、测试人员形体大小和速度的影响，探测范围会有所差异。
