51单片机汽车车窗除霜系统设计案例

一、功能简介

本项目使用Proteus8.12仿真51单片机控制器，使用LCD1602显示模块、光线传感器、DS18B20温度传感器、PCF8691 ADC模块、继电器加热模块等。

主要功能：

系统运行后，LCD1602显示温度和光线强度值；

当车窗光线强度低于一定值，且车窗温度低于一定值，车窗开启加热；当光线强度达到要求或者温度达到要求，关闭加热。

主要功能如下：

（1）温度/光线检测；

（2）LCD1602显示；

（3）自动加热除霜。

二、软件设计

//系统数据获取
void sys_data_get(void)
{
  static u8 i=0;


  while(1)
  {
    //温度获取
    i++;
    if(i%10==0)
      sys_ctrl.temp=ds18b20_read_temperture();
    //光线值获取
    sys_ctrl.light=pcf8591_read_adcvalue(0);
    sys_ctrl.light=cal_map(sys_ctrl.light,0,255,0,99);


    break;
  }
}


//系统数据显示
void sys_data_show(void)
{
  u8 temp=0;
  while(1)
  {
    //温度显示
    if(sys_ctrl.temp >=0)
    {
      temp=sys_ctrl.temp;
      lcd1602_show_string(5,0," ");
    }
    else
    {
      temp=-sys_ctrl.temp;
      lcd1602_show_string(5,0,"-");
    }
    lcd1602_show_nums(6,0,temp,2,0);
    //光线强度显示
    lcd1602_show_nums(6,1,sys_ctrl.light,2,0);


    break;
  }
}


//系统功能控制
void sys_fun_ctrl(void)
{
  //如果光线强度小于最大值
  if(sys_ctrl.light< LIGHT_MAX)
  {
    //如果加热温度小于最大值
    if(sys_ctrl.temp< TEMP_MAX)
      RELAY=0;//加热
    //如果车窗温度很高，无需加热
    else
      RELAY=1;//关闭加热
  }
  //如果车窗光线很强，无需加热
  else
  {
    RELAY=1;//关闭加热
  }
}


//应用控制系统
void appdemo_show(void)
{
  u8 i=10;
  sys_parm_init();//系统参数初始化
  lcd1602_init();
  ds18b20_init();
  //间隔一段时间，等待数据稳定
  while(i--)
  {
    //温度获取
    sys_ctrl.temp=ds18b20_read_temperture();
    //光线值获取
    sys_ctrl.light=pcf8591_read_adcvalue(0);
    sys_ctrl.light=cal_map(sys_ctrl.light,0,255,0,99);
    delay_ms(100);
  }
  sys_open_show();//系统开机界面显示


  while(1)
  {
    sys_data_get();//系统数据获取
    sys_data_show();//系统数据显示
    sys_fun_ctrl();//系统功能控制
  }
}

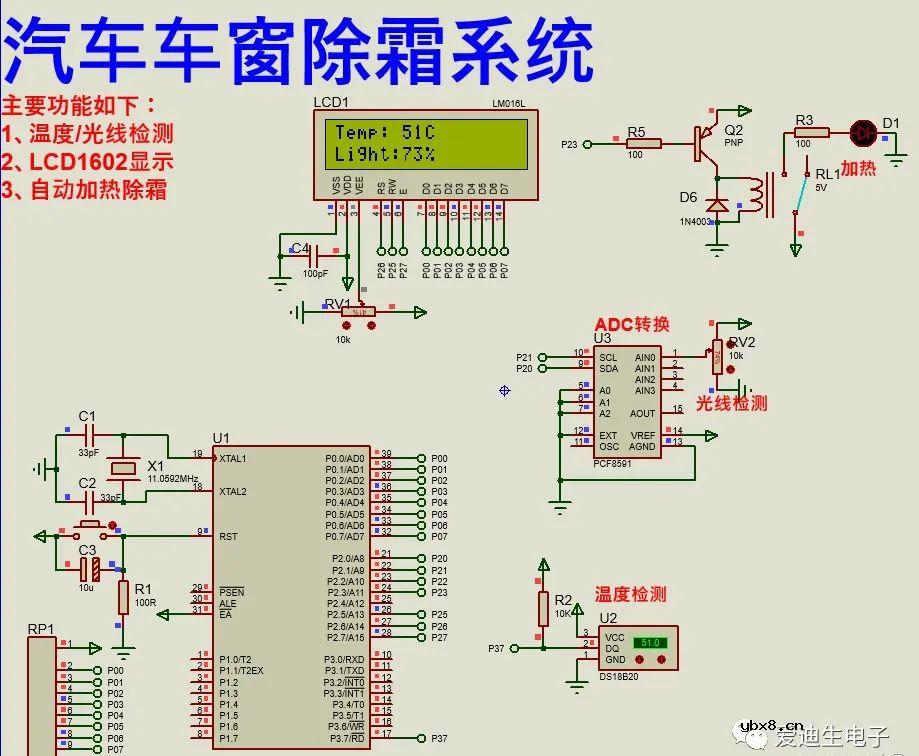

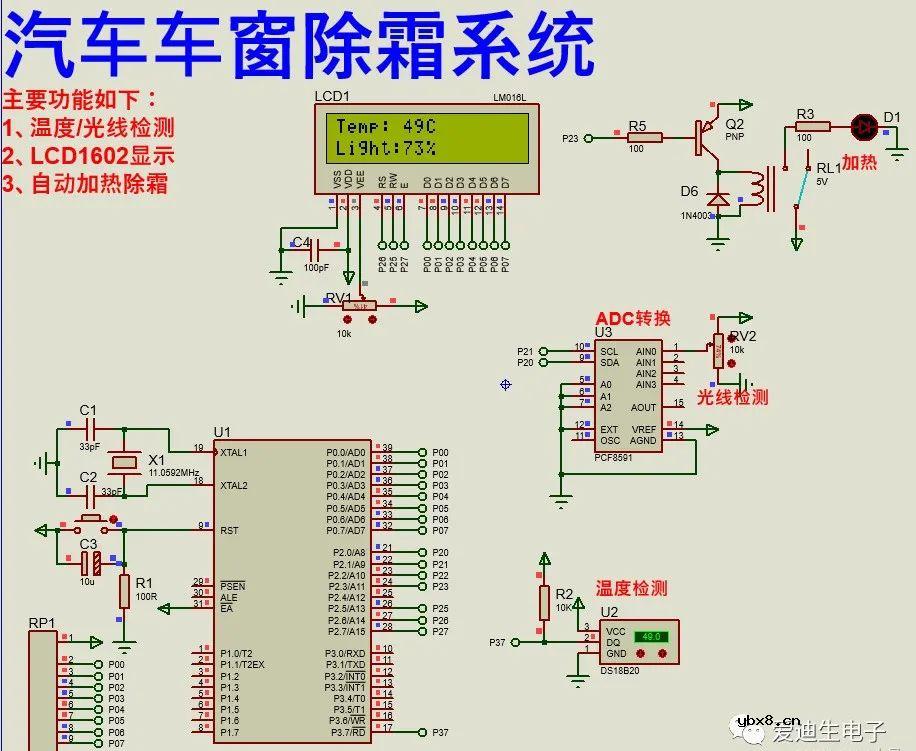

三、实验现象
