如何快速判断传感器是PNP还是NPN呢？

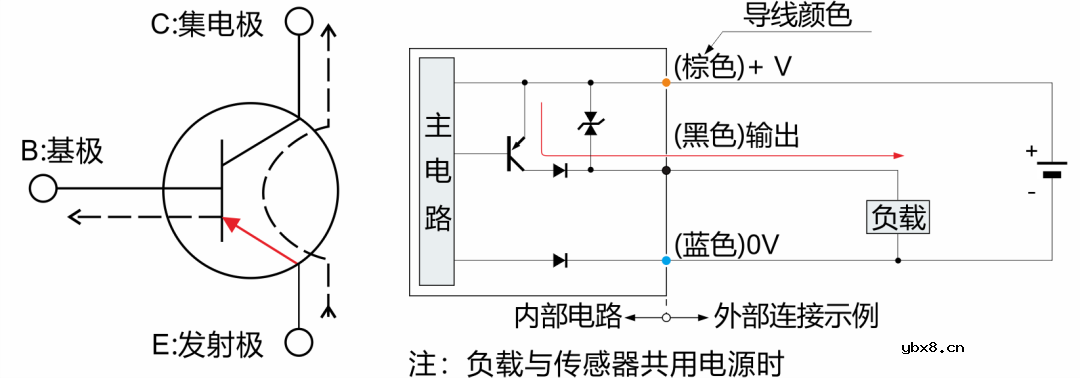

NPN类型输出

NPN型输出方式采用NPN三极管，集电极开路输出。根据输出方式分为2类。


1.NPN-NO（常开型）：当传感器无检测时，输出高电平，检测时，输出低电平。

2.NPN-NC（常闭型）： 当传感器无检测时，输出低电平，检测时，输出高电平。

PNP类型输出

PNP型输出方式采用PNP三极管直接输出方式，根据输出方式分为2类。


1. PNP-NO（常开型）：当传感器无检测时，输出低电平，检测时，输出高电平。

2. PNP-NC（常闭型）：当传感器无检测时，输出高电平，检测时，输出低电平。

快速判断传感器是NPN/PNP

在不清楚传感器的品牌及无说明书的情况下，如何快速判断传感器是PNP还是NPN呢？

以传感器的输入电源是DC24V为例，不接入任何负载的情况下，正确接通电源后，用万用表的红表笔接传感器的输出，黑表笔接地。

再用物体使传感器感应动作，当动作感应后，万用表显示数值发生0或者是24V跳变，则是PNP输出。无变化则是NPN输出。
