解释一下霍尔电流传感器的各项参数

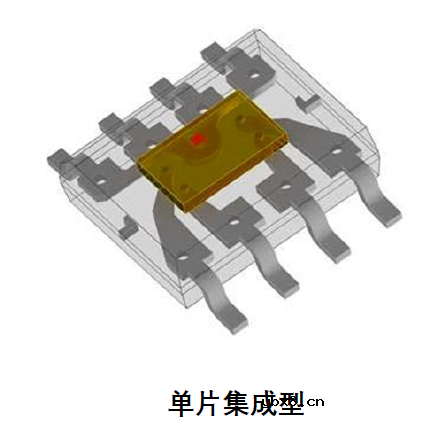

霍尔电流传感器由精密、低失调的线性霍尔传感器电路组成，其输出电压与产生磁场的电流成正比。200A以上的应用，通常采用传统型采样方式，大电流穿过外加磁环。200A以下的应用， 现多采用单片集成型，大大节省了方案成本和体积。

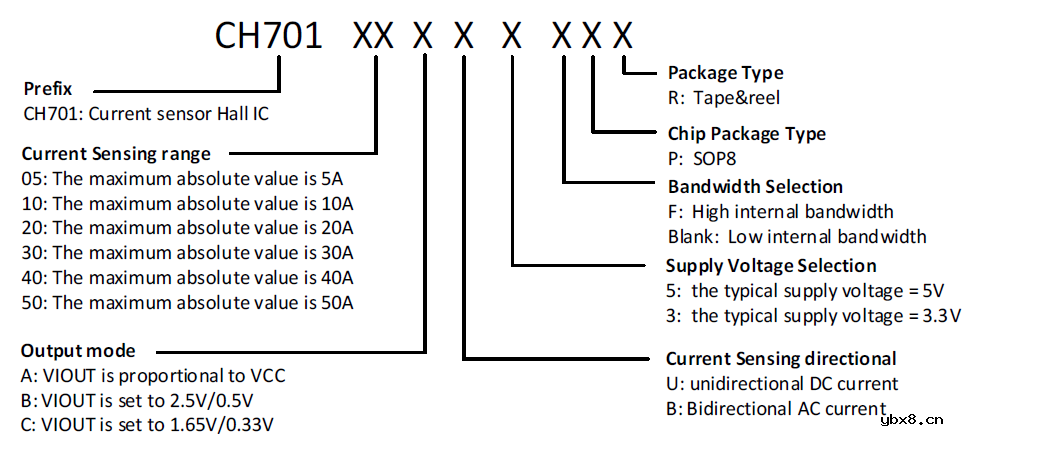

  在选择霍尔电流传感器时，选择芯片的各项参数会影响到在电路中的使用。我们以国内常用的CH701系列产品为例，来解释一下霍尔电流传感器的各项参数：

在以上产品型号说明中：

CH701是厂家定义的型号。

厂家定义的型号后边的2位数字，表示使用的峰值电流。

例如30,表示使用的峰值电流最大到30A，超过这个值的电流，线性度就会有很大的变化，不能满足精确测量。

电流值后面的参数，是输出电压的模式，这里的A，表示0电流输入时，输出电压是VCC的一半，比如VCC是5V，0电流输出时就是2.5V，VCC是5.04V，0电流输出电压就是2.52V。

有些客户使用时没有一个稳定的VCC电压，但是要求0电流时输出电压固定，可以选择B或C的模式，这样0电流时，输出电压固定为2.5V/0.5V（B模式）或者1.65V/0.33V（C模式）。

在后面的一个参数，是选择双向或者单向测量，交流电路的测量要选用双向即B，直流电路测量，为了有更高的灵敏度，一般选择单向即U。为了订货方便或者通用，直流使用时也可以选用双向B。

再后面一位参数，表示给霍尔芯片的供电电压VCC，这个可以根据使用者电路中的供电情况来选择，如果使用3.3V供电，选择3，如果选用5V供电，选择5。

下一位参数，表示芯片带宽，一般情况，一款芯片的带宽是固定的，不用选择，有些产品需要定制更高的内部带宽，需要与厂家协商确定。

后两位表示芯片的封装形式和包装方式，一般不需要客户自己选择。

我们以下面两个型号为例来说明：

CH70120CU3*表示是测量范围是20A，0电流时输出电压C表示是固定1.65V，单向测量，直流，VCC电压为3.3V，这样我们看到灵敏度为132mV/A。

如客户选用CH70120CB3*表示是测量范围是±20A，0电流时输出电压C表示是固定1.65V，双向测量，测量交流，也可以测直流，VCC电压为3.3V，这样我们看到灵敏度为66mV/A，

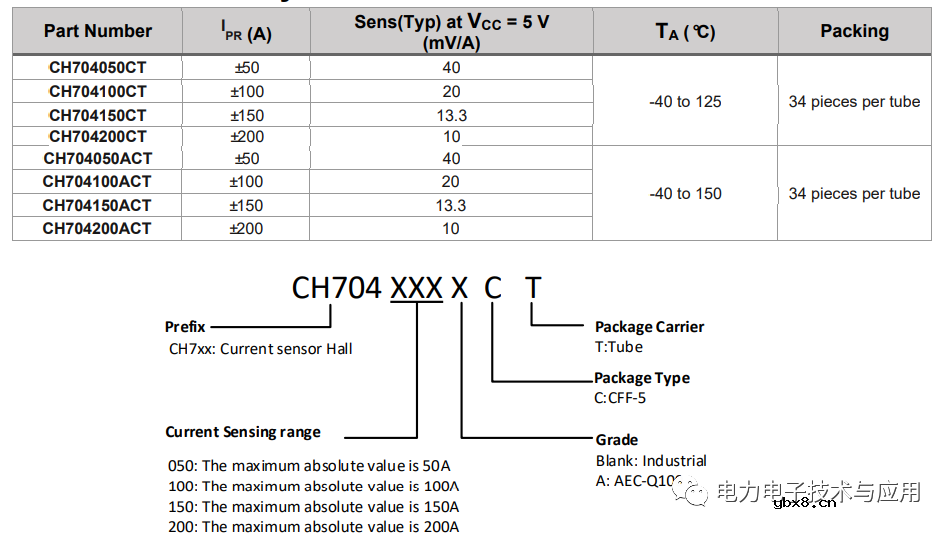

选择好以上参数，就基本确定了使用方式，其它参数的具体情况就可以根据产品手册中内容来使用了。比如Tj (°C)，CH701达到-40 to 150℃。   另外，以另外一款芯片CH704为例，看一下其它参数：


该芯片其它参数为：

• 隔离电压：4800VRMS

• AEC-Q100 汽车认证 (CH704A)

• 电源：4.5-5.5V

• 输出电压与电流成正比：+/-50A,+/-100A,+/-150A,+/-200A

• 带宽：120kHz

• 响应时间：4us

• 宽温度范围：-40­°C 至 150­°C

• 导线电阻：0.1 mΩ

了解了以上命名方式，就可以很容易选择自己满意的芯片了。
