怎样去挑选光伏并网逆变器中的霍尔电流传感器呢

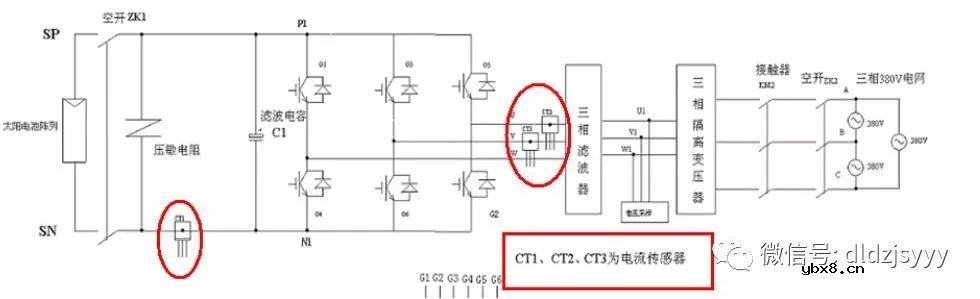

1，光伏并网逆变器拓扑图

采用工频变压器隔离的大功率三相并网逆变器系统 10-500KW

2， 电流检测需求及特点

电流检测特点

太阳能通过光伏并网逆变器直接将电能转化为与电网同频同相的正弦波电流，馈入电网。所以电流检测时通常采用霍尔闭环电流传感器，其特点：响应时间快，频带宽，精度高。

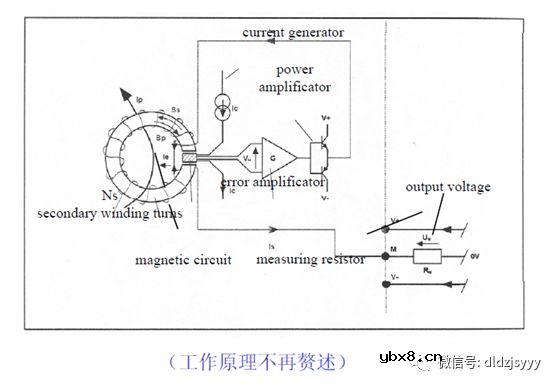

3  霍尔闭环电流传感器原理

4，穿孔式霍尔电流传感器

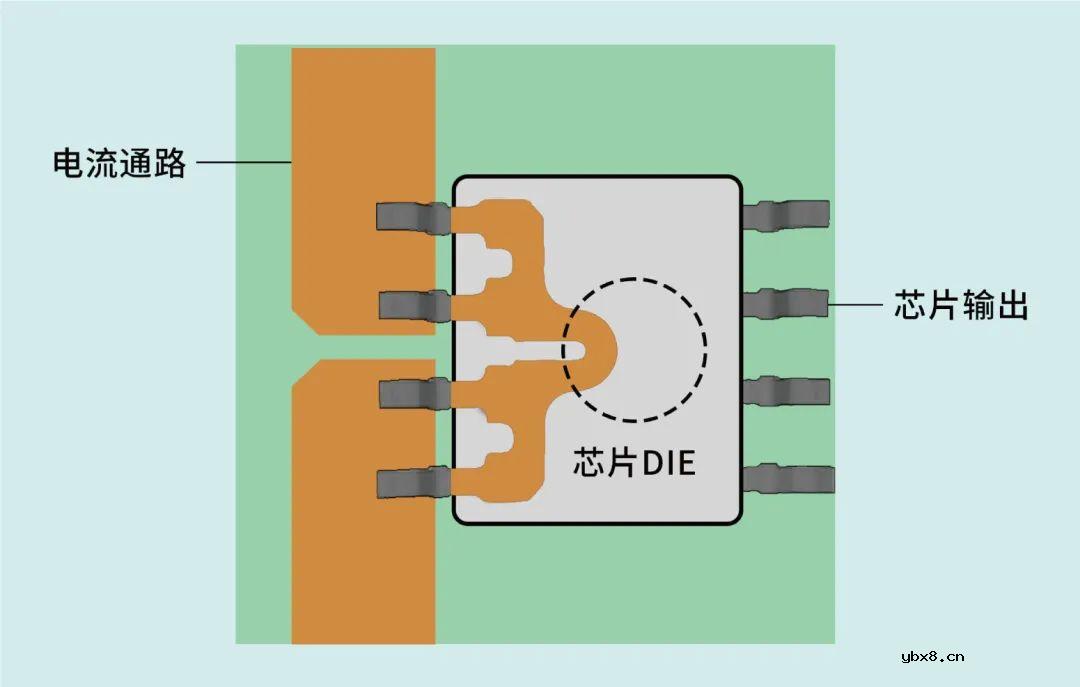

5，芯片式霍尔电流传感器

我们可以把电流检测分为几个范围。

（1） 检测5A到70A的直流或交流电流。

检测5A到50A的直流或交流电一般选用芯片式的霍尔电流传感器，比如

CH701电流传感器IC，是工业、汽车、商业和通信系统中交流或直流电流传感的经济而精确的解决方案。小封装是空间受限应用的理想选择，同时由于减少了电路板面积而节省了成本。典型应用包括电机控制、负载检测和管理、开关电源和过电流故障保护。

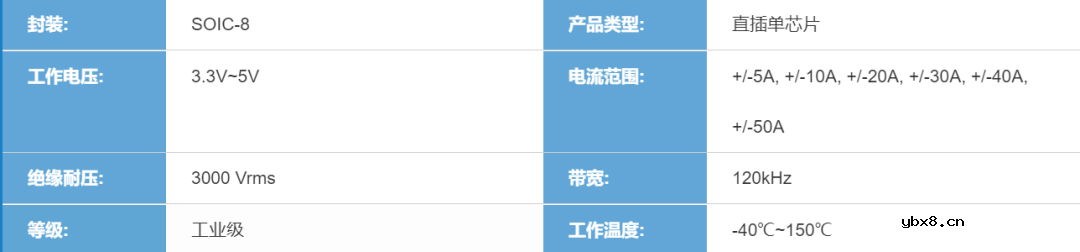

CH701可以检测到50A峰值的电流。

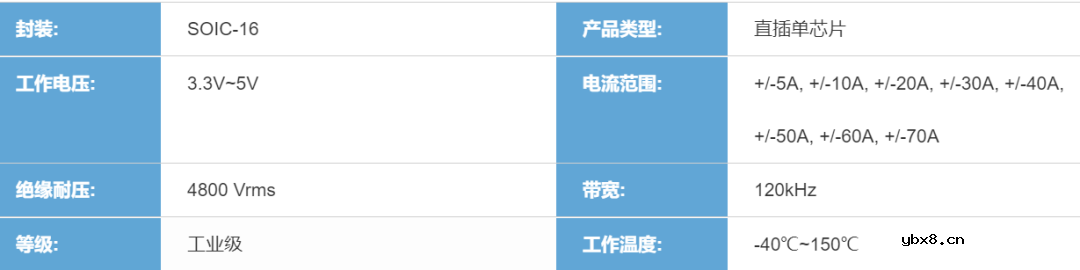

如果需要检测更大电流，需要更高的隔离电压，可以选择更大电流范围的产品，比如16脚的CH701W系列，电流范围可以到70A，绝缘耐压可以到4800Vrms：

（2） 检测50A到200A的直流或交流电流。

可以选用直插型的电流传感器

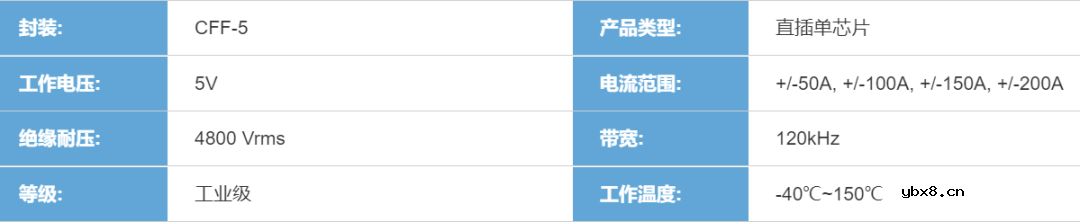

CH704 是专为大电流检测应用开发的隔离集成式电流传感芯片。CH704 内置 0.1 mΩ 的初级导体电阻，有效降低芯片发热支持大电流检测：±50A, ±100A, ±150A, ±200A。其内部集成独特的温度补偿电路以实现芯片在 -40 到150度全温范围内良好的一致性。出厂前芯片已做好灵敏度和静态（零电流）输出电压的校准，在全温度范围内提供 ±2% 的典型准确性。

（3） 检测200A到1000A以上的直流或交流电流。

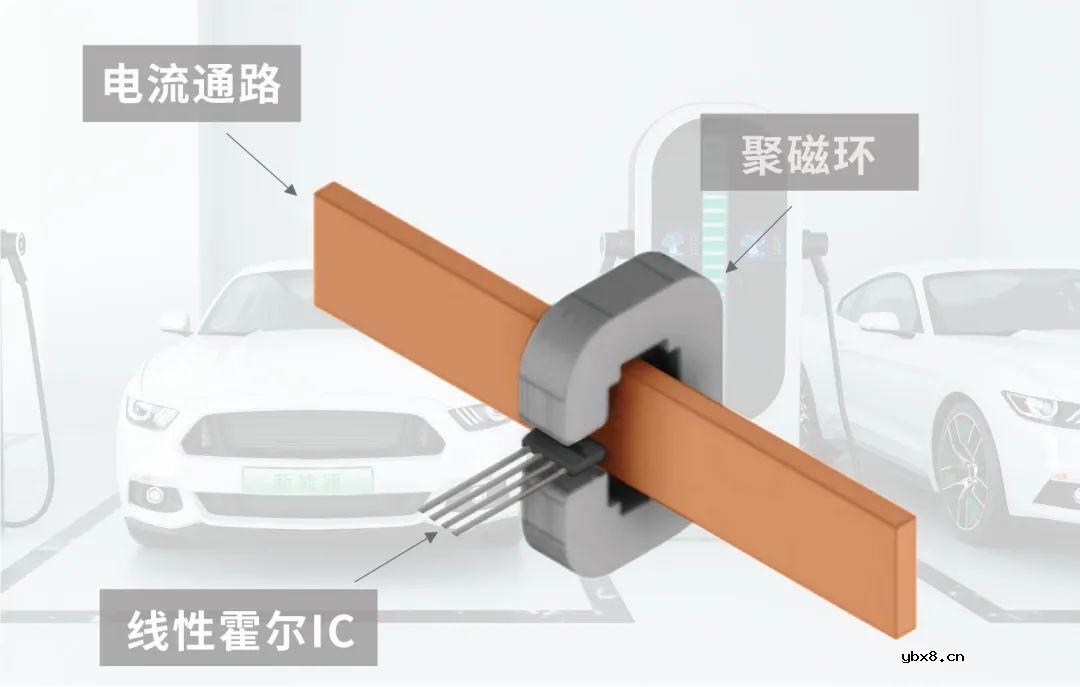

可以选用线性霍尔加磁环的方式，使用可编程的霍尔传感器，能够实现高达1500A的电流检测。

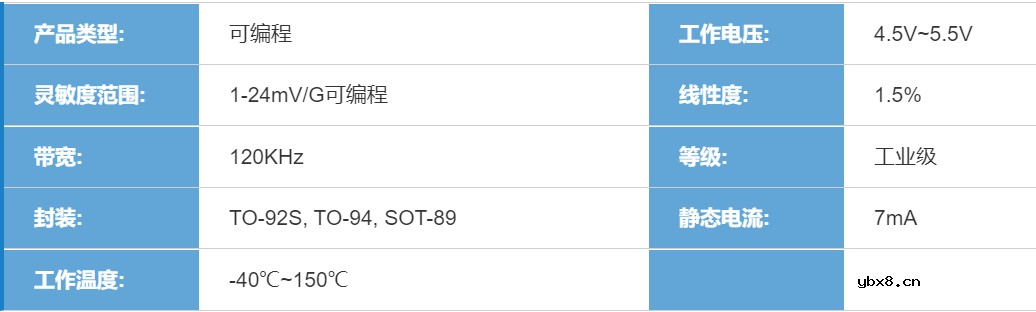

例如：CHI612 可编程线性霍尔芯片，支持 5V 单电源供电。120 kHz带宽，< 3us 响应时间，0.8 – 24 mV/G 可编程，全温-40到150度范围内可实现 2% 精度。芯片出厂前完成静态（零电流）输出电压的校准。
