用一套非接触式激光测距系统来精准监测运输车的位置

想要用一套非接触式激光测距系统来精准监测运输车的位置，并且希望在极端条件下也能够使用？虹科Dimetix激光测距传感器可以完美解决您的需求——D系列激光测距传感器的测量范围高达500米，精度为±1毫米，测量频率最高可达250Hz，工作温度范围–40至+60°，防护等级IP65，支持多种工业接口。

01   应用描述

一家全球性的钢铁生产厂正在经历生产停机的危机，因为用于运输巨大的炽热钢板的大型运输车（长度为 200 英尺）时常会超出平时穿梭的位置或与运输轨道线末端的障碍物碰撞，而这些大型运输车会触发安装在地面上的微动开关，从而使整个钢铁生产厂发生停机。（微动开关安装在轨道 55 至 60 英尺处，有六个点）为了替换故障的微动开关系统，当地的一家集成商设计、安装并实现了一套非接触式激光测距系统。替换系统包括两台装在NEMA 4X 防护罩内的 HK-Dimetix 激光测距传感 器，安装在运输车上的反射目标板，由面板安装的串行显示器和模拟变送器组成的显示/控制器。

装有激光测距传感器的保护外壳还包括一个涡流压缩空气冷却系统，用于持续监测温度和冷却壳内仪器。同样的压缩空气流通过硅酸硼玻璃观察窗，观察窗上有一个独特的穿孔硅垫圈，可将洁净的冷却空气流引到观察窗的两侧。观察窗上的连续气流不仅可以维持机壳内外稳定的温度，还可以进行空气净 化，防止灰尘堆积。

02   产品优势

• 传感器激光束可见，安装方便

• 最大工作温度范围在-40 ℃ 至 +60℃，能适应各种艰苦环境

• 自然表面最大测量距离可达 100 米

• 加反射板最大测量距离可达 500 米

• 精度±1㎜

• 重复精度±0.3㎜

• 测量数据可以轻松传输至 PLC 或 PC

• 免维护运行

03   HK-Dimetix 传感器

 ——高精度应用的解决方案

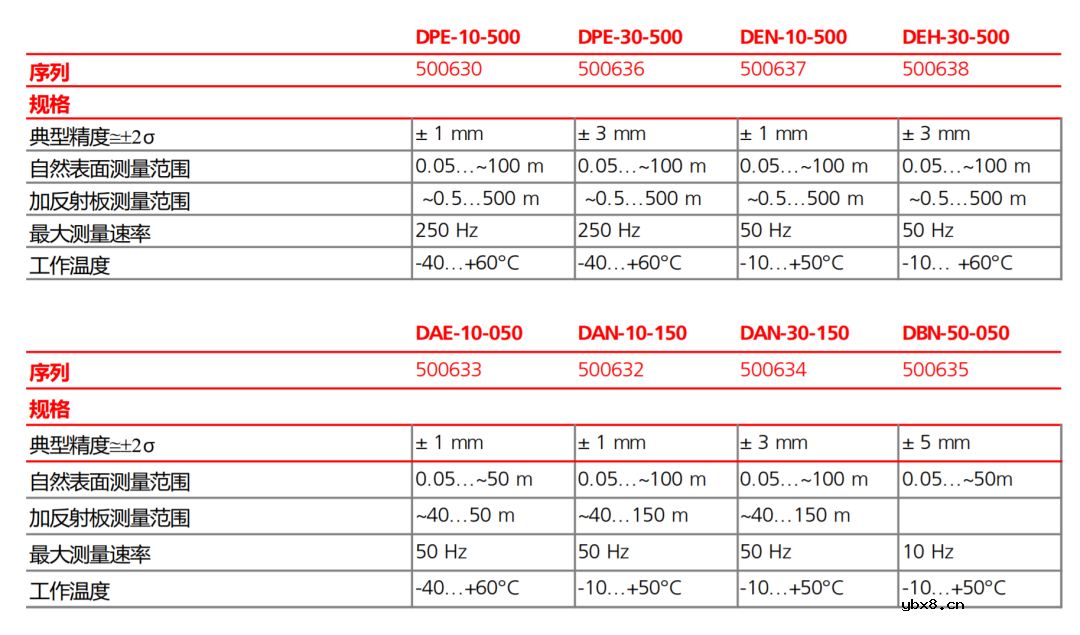

得益于清晰的产品组合，选取一款合适的 HK-Dimetix 激光测距传感器是非常简单方便的。 HK-Dimetix 的传感器为客户提供了许多的功能，并且这些功能都是作为标准集成在每台设备中，包括：各种通讯接口如 SSI、RS-422/485、RS-232 和 2 个数字输出。 此外，还可以选择工业以太网接口 PROFINET、EtherNET/IP 和 EtherCAT，并且所有的设备都具有 IP65 的防护等级， 且重量不到 500 克，给人们留下了深刻的印象！

除此之外，特别值得一提的是，我们的仪器不仅可以在 500 米的测量距离上到达±1㎜的精度，即使是在最极端的条件下，也能保持良好的性能，DPE、DEN 和 DEH 等类型的传感器都可以做到这一点。 DAE、DAN 和 DBN 类型的传感器的性能也同样十分优秀，但它们不适用于测量距离达 500 米或对成本敏感的情况。
