中科阿尔法霍尔电流传感器AH91X系列介绍

汽车空调系统（AirCondition，简称AC）是指能对车内空气进行调节的系统，主要有制冷系统、制热系统、通风系统和空气净化系统。

空调控制器连接着车内多个传感器，能够通过这些传感器准确获取车内环境。

同时，控制器通过CAN与空调控制面板通讯，可以实时的获取驾驶员对环境的要求。

利用内部算法，通过CAN来控制空调压缩机与空调PTC，鼓风机并且通过控制风门电机、阀门等执行器件，来达到对车内环境的精确控制。

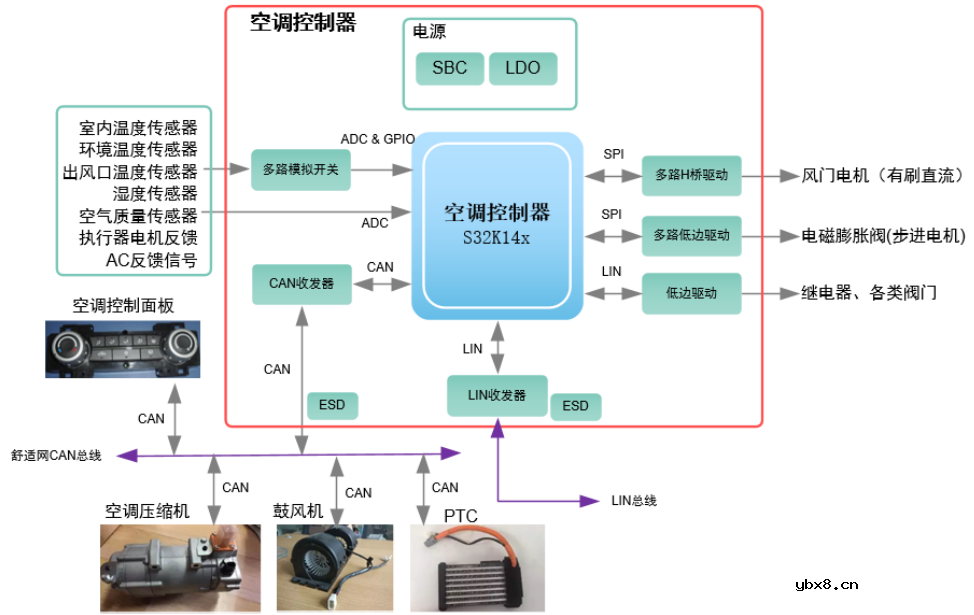

详细的空调控制器框图如下：

在上述汽车空调的控制能系统中，需要对电流进行检测，这就需要工程师选择合适的电流传感器来进行设计。

我们可以把电流检测分为几个范围：

0-40A

AH91X霍尔电流传感器IC，是工业、汽车、商业和通信系统中交流或直流电流传感的经济而精确的解决方案。

小封装是空间受限应用的理想选择，同时由于减少了电路板面积而节省了成本。

典型应用包括电机控制、负载检测和管理、开关电源和过电流故障保护。

AH91X产品特点：

1.1.2mohm 初级导体电阻，用于低功率损耗和高浪涌电流耐受能力；

2.集成屏蔽实际上消除了从电流导体到芯片的电容耦合，极大地抑制了由于高 dv/dt 瞬态而产生的输出噪声；

3.行业领先的噪声性能，通过专有的放大器和滤波器设计技术大大提高了带宽，在控制应用中响应时间更快；

4. 隔离电压1200V；

5.工作范围内稳定度：1.6%@25℃～125℃；2.5%@-40℃～25℃；

6.静态共模输出点为2.5V或者50% VCC；

7.抗干扰能力强，抗机械应力强，磁场参数不受外界压力而偏移；

8.通过RoHS认证：（EU）2015/863；

50-200A  AH950产品特点：

1.快速的输出阶跃响应时间：4μs

2.单电源供电：4.5-5.5V

3.65kHz信号带宽

4.零磁滞

5.内部导体电阻:120uΩ
