新一代CSM迷你型颜色传感器产品描述

在包装，电子等行业中，一直需求稳定检测特定颜色以满足定位，计数等需求。这时候常需用到颜色传感器。如果安装空间较小，则需要迷你尺寸型的颜色传感器。

因此SICK的迷你型颜色传感器--CSM颜色传感器进一步升级，带着更优性能，更方便的设置来啦！

01

产品描述

   新一代CSM有三大提升:

  提升一：能力拓展

• 市场上需求更长检测距离的迷你颜色传感器，CSM升级版将提供两种感应距离，分别是12.5mm和15mm。

• 对于一些复杂应用，例如弧面的检测，需要更大的检测公差。因此CSM升级版15mm检测距离的检测公差可达±4mm，而12.5mm检测的距离的检测公差可达±3mm。

 提升二：性能优化

• 对CSM的光学结构进行改进，具有更均匀的光斑和集成RGB颜色，提高传感器的检测性能。

• 对示教按钮改善，让其更灵敏，更易操作。

 提升三：提高易用性

• 新增动态示教功能可用于捕捉更多采样点，对于复杂的目标材料，可以检测更加稳定可靠。

• 对示教的算法也做了改进，让其更好用，更易用。CSM升级版可以通过短按和长按来选择示教灵敏度。

02

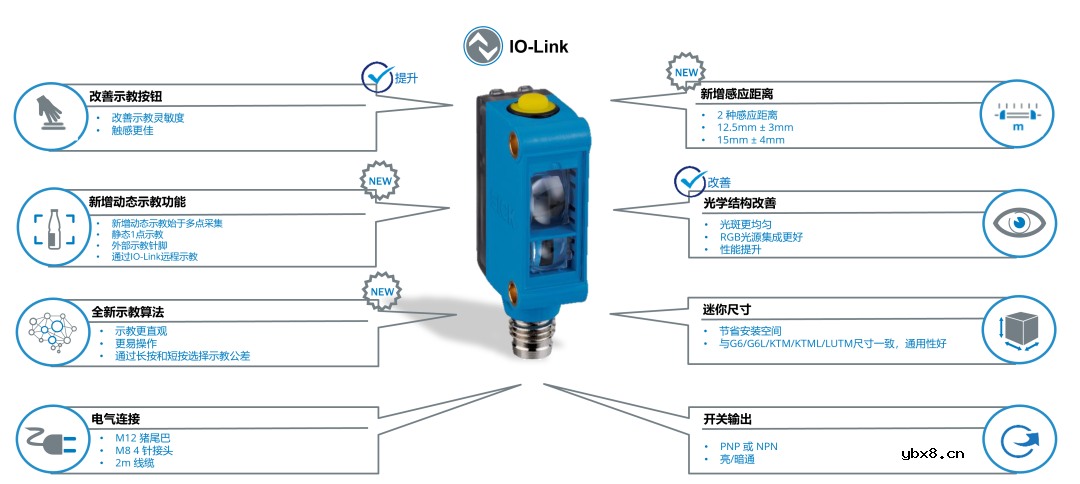

产品概览

03

产品参数

• 感应距离(容差) : 12.5mm ± 3mm 或者 15mm ± 4mm

• 光斑大小: 9.4 x 1.9 mm (15mm version: 10.1 x 4.9 mm)

• 供电电压: DC: 12 ... 24 V

• 开关频率: 1700 Hz

• 响应时间: 300µs

• 输出: 1 x PNP 或 NPN

• 开关模式: 亮通或者暗通

• 镜头材料: PMMA

• 外壳材料: 塑料 ABS

• 外壳尺寸: 12mm x 31.5mm x 21mm

• 防护等级: IP67

• 保护等级: class III

• 工作环境温度：-10°C to +55°C

• 连接方式: M8 4 针接头, M12 猪尾巴, 2m线缆

• IO-Link：易于设置，监控和通讯

04

应用领域

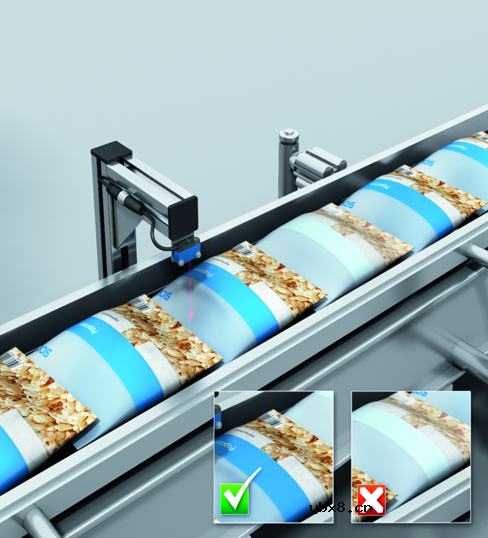

包装行业：

• 使用CSM来检测包装上特定颜色有无，以便定位/计数/包装材料是否印刷合格等。

• 基于更好容差，即使包装材料凹凸不平也能稳定检测。

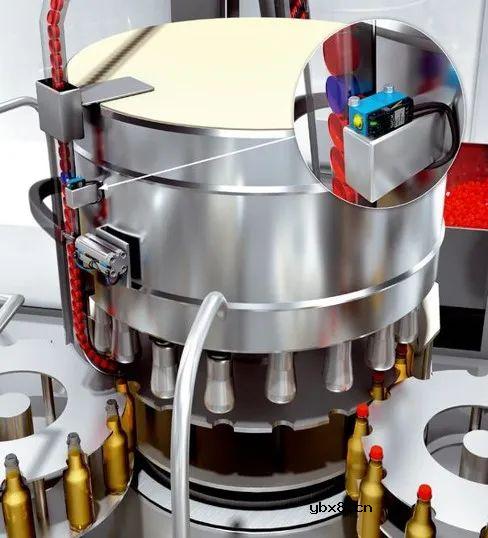

灌装行业：

• 一般情况下，灌装机会用于不同的原料生产。CSM检测瓶盖的颜色。当瓶盖颜色不匹配时将其剔除，保证其一致性。

• 基于更好容差和示教模式，可以稳定检测瓶盖颜色。

快消品行业：

• CSM在快消品中有大量的应用。例如标签检测，物体颜色识别等等。

• 也可用于输送带上物体的质量控制，定位，识别，分类等等。

电子行业：

• 电子常需要对工件进行多次加工，这些工件放到不同夹具就需要对其进行相应处理。

• CSM检测工件/夹具上的颜色标记块，从而判断下一步工序。

• 基于更好容差和迷你尺寸，CSM可以轻松嵌入到设备中。

05

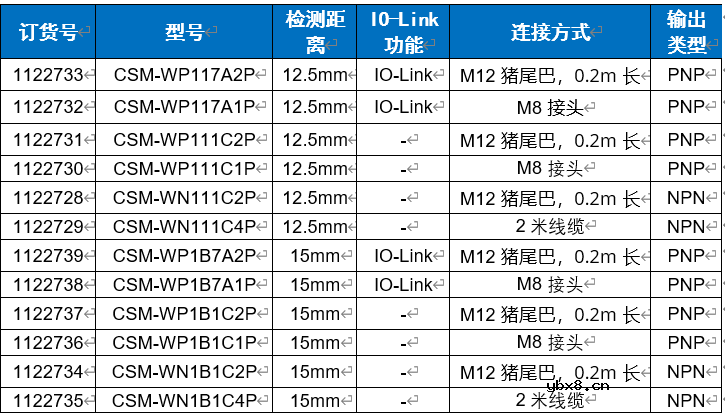

产品型号

新一代CSM颜色传感器包含如下产品
