电涡流传感器使用场合和工作原理

　　电涡流传感器使用场合

　　电涡流传感器能静态和动态地非接触、高线性度、高分辨力地测量被测金属导体距探头表面的距离。它是一种非接触的线性化计量工具。电涡流传感器能准确测量被测体（必须是金属导体）与探头端面之间静态和动态的相对位移变化。电涡流传感器的原理是，通过电涡流效应的原理，准确测量被测体（必须是金属导体）与探头端面的相对位置，其特点是长期工作可靠性好、灵敏度高、抗干扰能力强、非接触测量、响应速度快、不受油水等介质的影响，常被用于对大型旋转机械的轴位移、轴振动、轴转速等参数进行长期实时监测，可以分析出设备的工作状况和故障原因，有效地对设备进行保护及预维修。

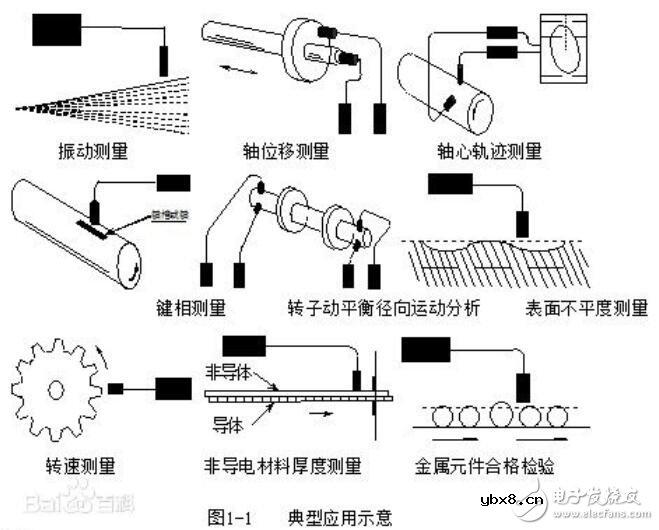

　　电涡流传感器系统以其独特的优点，广泛应用于电力、石油、化工、冶金等行业，对汽轮机、水轮机、发电机、鼓风机、压缩机、齿轮箱等大型旋转机械的轴的径向振动、轴向位移、鉴相器、轴转速、胀差、偏心、油膜厚度等进行在线测量和安全保护，以及转子动力学研究和零件尺寸检验等方面。图1-1列举了上海航振仪器仪表有限公司的电涡流传感器的一些典型应用示意。前置器根据探头线圈阻抗的变化输出一个与距离成正比的直流电压。

　　电涡流传感器工作原理

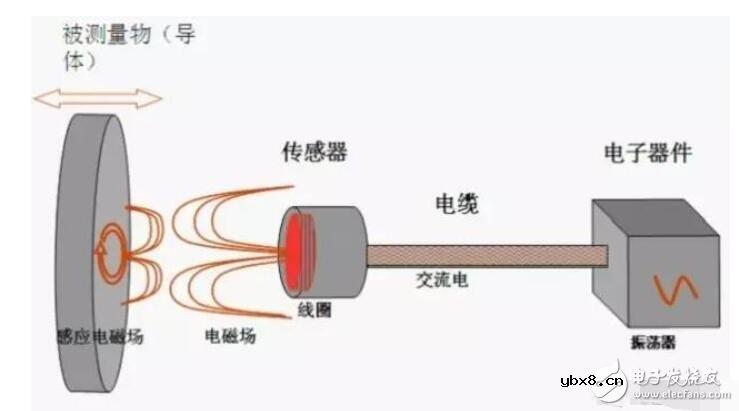

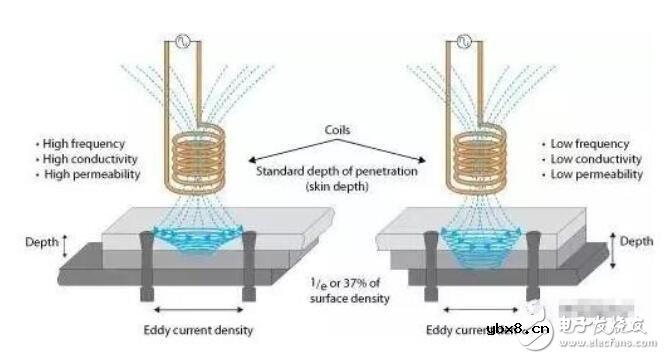

　　当接通传感器系统电源时，在前置器内会产生一个高频信号，该信号通过电缆送到探头的头部，在头部周围产生交变磁场H1。

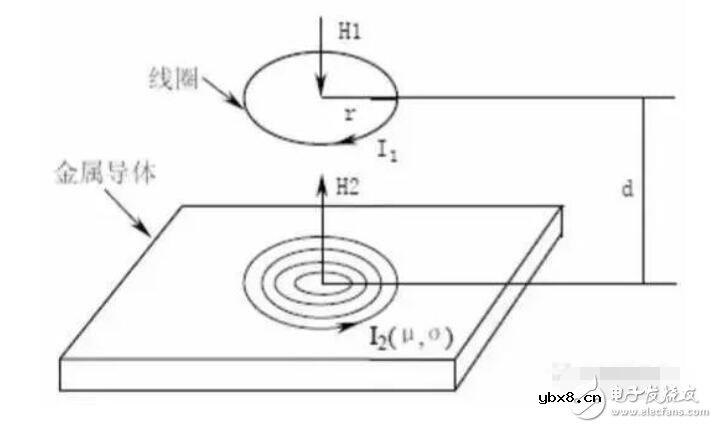

　　如果在磁场H1的范围没有金属导体接近，则发射到这一范围内的能量都会被释放；反之，如果有金属导体接近探头头部，则交变磁场H1将在导体的表面产生电涡流场，该电涡流场也会产生一个方向与H1相反的交变磁场H2。

　　由于H2的反作用，就会改变探头头部线圈高频电流的幅度和相位，即改变了线圈的有效阻抗。这种变化与电涡流效应有关，也与静磁学效应有关（与金属导体的电导率、磁导率、几何形状、线圈几何参数、激励电流频率以及线圈到金属导体的距离参数有关）。

　　假定金属导体是均质的，其性能是线形和各向同性的，则线圈——金属导体系统的磁导率u、电导率σ、尺寸因子r、线圈与金属导体距离δ线圈激励电流I和频率ω等参数来描述。因此线圈的阻抗可用函数Z=F（u，σ，r，δ，I，ω）来表示。

　　如果控制u，σ，r，I，ω恒定不变，那么阻抗Z就成为距离的单值函数，由麦克斯韦尔公式，可以求得此函数为一非线形函数，其曲线为“S”型曲线，在一定范围内可以近似为一线形函数。

　　通过前置器电子线路的处理，将线圈阻抗Z的变化，即头部体线圈与金属导体的距离δ的变化转化成电压或电流的变化。输出信号的大小随探头到被测体表面之间的间距而变化，电涡流传感器就是根据这一原理实现对金属物体的位移、振动等参数的测量。

　　一般来说，传感器线圈的阻抗、电感和品质因数的变化与导体的几何形状、导电率和磁导率有关。也与线圈的几何参数、电流的频率以及线圈到被测导体间距有关。

　　如果控制上述参数中的一个参数改变，其余的不变，那么就可以构成测位移、测温度、测硬度等的各种传感器。
