碰撞传感器的类型和原理

　　碰撞传感器原理

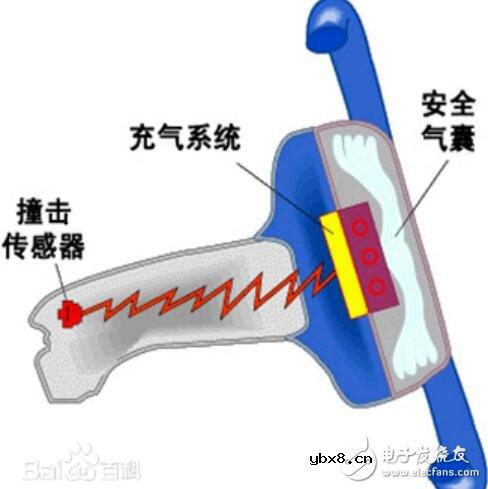

　　碰撞传感器是安全气囊系统中的控制信号输入装置。其作用是在汽车发生碰撞时，由碰撞传感器检测汽车碰撞的强度信号，并将信号输入安全气囊电脑，安全气囊电脑根据碰撞传感器的信号来判定是否引爆充气元件使气囊充气。碰撞传感器多数采用惯性式机械开关结构，相当一只控制开关，其工作状态取决于汽车碰撞时加速度的大小。按结构可分为机械式和电子式两种。机械式有滚球式、滚轴式、偏心球式。

　　碰撞传感器用于检测、判断汽车发生碰撞时的撞击信号，以便及时点爆安全气囊。

　　安全气囊SRS（SupplementalRestraintSystems）是汽车上一种常见的被动安全装置。气囊的作用是在驾驶员与方向盘之间、前座乘员与仪表板间形成一个缓冲软垫，避免硬性撞击而受伤。安全气囊系统一般由碰撞传感器、电控单元（ECU）、气囊模块（包括气体发生器、气囊、点火器）、监控装置、储备电源等组成。

　　传感器按其功能可分为碰撞信号传感器和碰撞防护传感器两种。碰撞防护传感器和碰撞信号传感器的结构原理基本相同，其区别在于设定的减速度阀值有所不同。

　　一般碰撞传感器即可用作碰撞信号传感器，也可作碰撞防护传感器，但是必须设定其减速度阀值。碰撞传感器负责检测碰撞的激烈程度；设置防护传感器的目的是防止前传感器意外短路而造成防误膨开，因为在不设置碰撞防护传感器的情况下，当监测前碰撞传感器时，如果不恰将其信号输出端子端路使点火器嗲那电路接通，那么气囊就会引爆充气膨开。

　　传感器按其结构可分为偏心锤式传感器、滚球式碰撞传感器、滚轴式膨胀传感器、水银开关式碰撞传感器、有压阻效应式碰撞传感器和压电效应式碰撞传感器。

　　碰撞传感器类型

　　1、按功能分

　　1）碰撞烈度传感器：用于检测汽车受碰撞程度。该传感器按安装位置分为：左前碰撞传感器、右前碰撞传感器和中央碰撞传感器。

　　2）碰撞防护传感器：用于防止安全气囊产生误胀开。又称为安全碰撞传感器或侦测碰撞传感器。

　　2、按结构分

　　碰撞传感器有机电结合式、电子式和水银开关式。

　　三种类型碰撞传感器的工作原理：

　　1）机电结合式：利用机械运动使电气触点的通断开来控制安全气囊电路。其结构有滚球式、滚轴式和偏心锤式。

　　2）电子式：利用碰撞时应变电阻的变形使其电阻值变化或压电晶体受力使输出电压变化来控制安全气囊电路。

　　3）水银开关式：利用水银的导电特性控制安全气囊电路。

　　碰撞传感器检测

　　1）气囊系统的故障征兆难以确诊，所以诊断代码就成为故障排除时最重要的信息来源。在脱开蓄电池之前，一定要先检查诊断代码。

　　2）检查时断开点火开关，如车辆允许拆去蓄电池负极，最好将电源断开，应在拆下负极90s或更长时间才开始。因为气囊系统配有备用电源，在拆下蓄电池负极后90s内安全气囊仍有可能张开。

　　3）即使只发生轻微的碰撞且气囊并未张开，也应对前碰撞传感器和方向盘缓冲垫进行检查。

　　4）不要将前气囊传感器、中央安全气囊传感器总成和方向盘衬垫直接露在热空气和火焰前。

　　5）在检测电路时，应使用高阻抗的万用表进行测量。

　　6）在气囊的零部件上均附有说明标牌，所列的注意事项在作业时均应严格遵照执行。

　　7）将气囊的接线插头拔出后，用一根小铜线将气囊接头短接。

　　8）千万不能测量气囊充气元件引爆管电阻，以免引起气囊系统误爆。应当采取先分解检测部件的方式，逐步查找。

　　9）气囊系统是很灵敏的装置，检查时稍有不慎，都可能会引爆气囊，造成不必要的损失。

　　10）气囊系统的线束和连接器一般套有特殊颜色的套管，与其他系统线束区别。检查时不要损坏这些套管。
