倾角传感器怎么接线

　　倾角传感器在使用之前需要正确接线，在接通正确的情况下才能精确测量角度。下面以BWM426为例按步骤介绍一下倾角传感器如何正确接线。

　　工具原料：

　　1、电脑

　　2、一根USB转RS232或485的串口连接线

　　3、接线端子、需要连接的产品、一根电源线

　　方法步骤：

　　1、以倾角传感器BWM426为例，做一个简单的接线教程。首先你需要准备一台电脑，已安装北微传感上位机程序，还需要一根USB转RS232或485的串口连接线。

　　2、串口线的选择根据需要连接的产品的输出形式，如果是RS485的串口连接线连接输出形式为RS232的产品，则需要另外配一个RS232-485转换器接在转串接口线的尾端。还要一根接线端子，可以使用音箱夹类型的接线端子。需要连接的产品，以及一根电源线。

　　3、然后开始连接，首先将USB转串口线连接到电脑，如果需要连接485转换器，则连接到转串口线的尾部；如果不需要，直接连接就可以。

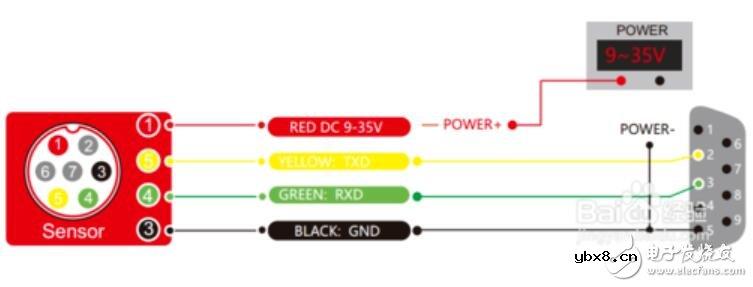

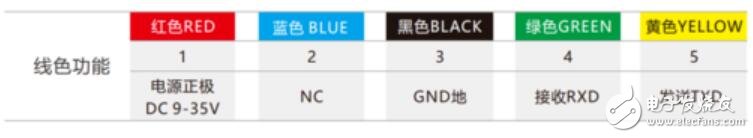

　　4、最重要的是这里的接线部分。第一步，辨认不同颜色接线的功能，红色-电源正极，黑色-源地，绿色-接收，黄色-发射。将绿线和黄线对应接上音箱夹的发射和接收端，将红色电源正极线和黑色源地线也连接上对应的端口。

　　5、在四条主要功能的线连接结束后，将接线端子连接到串口线上，最后接通电源。

　　6、打开上位机，配置好串口波特率、设备地址等参数后，点击相应的按钮，发送查询命令，就可以获取相应的数据。

　　7、如果是电压型或者是电流型产品，红色-电源正极、黑色-电源负极，绿色-数据传输RXD、黄色-数据传输TXD。这四种线还是按照上面的方式进行连接。

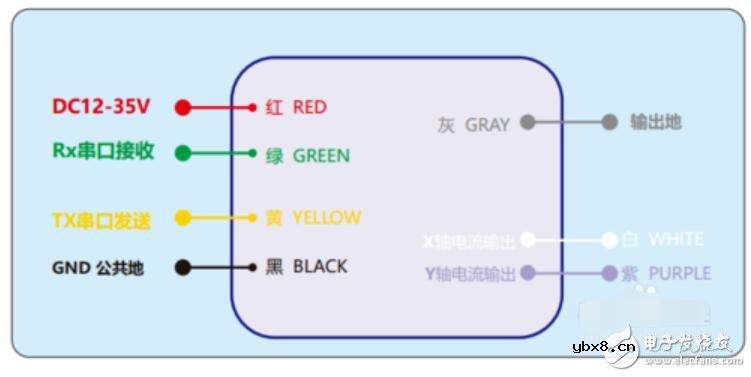

　　8、除此之外电压型产品还需要连接棕色-X轴电压输出，橙色-Y轴电压输出，灰色-信号地。电流型产品需要再接白色-X轴电流输出，紫色-Y轴电流输出，灰色-信号地。

　　注意事项：

　　关于定制型产品，由于数据格式经过修改，无法使用通用的上位机程序，只能通过串口助手调试，或者定制专用的上位机程序。
