　　电子式电流互感器的优点

　　1）高低压完全隔离，安全性高，具有优良的绝缘性能，不含铁芯，消除了磁饱和及铁磁谐振等问题。电磁互感器的被测信号与二次线圈之间通过铁芯耦合，绝缘结构复杂，其造价随电压等级呈指数关系上升。非常规互感器将高压侧信号通过绝缘性能很好的光纤传输到二次设备，这使得其绝缘结构大大简化，电压等级越高其性价比优势越明显。

　　2）没有因充油而潜在的易燃、易爆炸等危险。非常规互感器的绝缘结构相对简单，一般不采用油作为绝缘介质，不会引起火灾和爆炸等危险。

　　3）动态范围大，测量精度高，频率响应范围宽。电网正常运行时电流互感器流过的电流不大，但短路电流一般很大，而且随着电网容量的增加，短路电流越来越大。非常规互感器有很宽的动态范围，可同时满足测量和继电保护的需要。

　　4）抗电磁干扰性能好，低压侧无开路高压危险。非常规互感器的高压侧和低压侧之间只存在光纤联系，信号通过光纤传输，高压回路与二次回路在电气上完全隔离，互感器具有较好的抗电磁干扰能力，低压侧无开路引起的高电压危险。

　　5）数据传输抗干扰能力强。电磁式互感器传送的是模拟信号，电站中的测量、控制和继电保护传统上都是通过同轴电缆将电气传感器测量的电信号传输到控制室。

　　6）体积小、重量轻。非常规互感器无铁芯，其重量较相同电压等级的电磁式互感器小很多。

　　电子式电流互感器的应用

　　电子式电流互感器通常具有更高的带宽，适用于谐波含量较大电流的基波及谐波测量。为了准确测量功率，还可以采用电压、电流组合式电子式互感器，因为组合式电子式互感器可以更好的控制电压电流信号的相位差，提高功率测量的准确度。

　　一、两电平变频器的输出电流波形

　　及电压波形电流波形接近正弦波，电压波形为PWM波，图中较高的毛刺为过冲电压，缩短电缆，增加dv/dt滤波器等可以降低或消除过冲电压。

　　

　　PWM波低次谐波含量较少，谐波主要集中在载波频率整数倍附近。

　　变频器的基波频率记为fs；变频器的载波频率记为fc；

　　那么，N=fc/fs就是载波频率比。

　　对于SPWM调制的三相变频器中，当N为整数时，不含N-2次以下的谐波。

　　假设fs=50z，fc=2kHz，则N=40，变频器输出不含38次以下的谐波。

　　且谐波频率为kfc±mfs，其中ks=1，2，3，4，5，6，7.。。.k1=1，2，4，5，7.。

　　。一般而言，变频器的负载是电机，电机为感性负载，可以较好的抑制高次谐波，因此，理论上，变频器的载波频率比越高，变频器的输出电流的谐波含量越少。

　　二、六脉整流变频器的输入电流、电压波形图

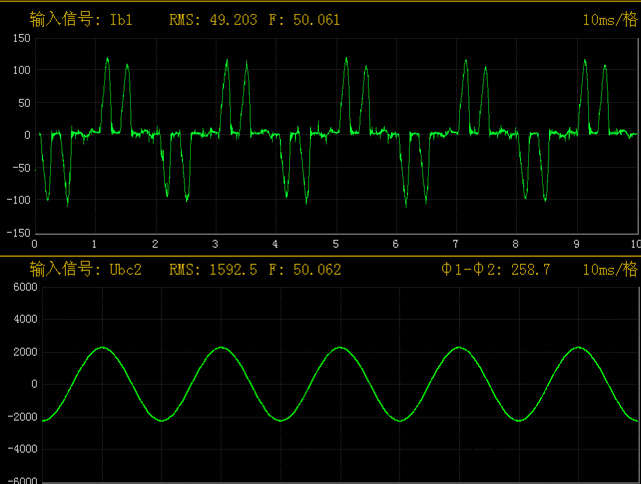

　　六脉整流变频器输入电流波形含有较大的谐波，其谐波主要为6k±1次，k为整数，且k≥1。类似的，12脉整流的输入电流的谐波主要为12k±1次，k为整数，且k≥1。

　　

　　假设变频器未P脉整流，那么，变频器的输入电流中，不包含P-1次以下的谐波，其谐波主要为Pk±1次，k为整数，且k≥1。

　　三、变压器空载输入波形

　

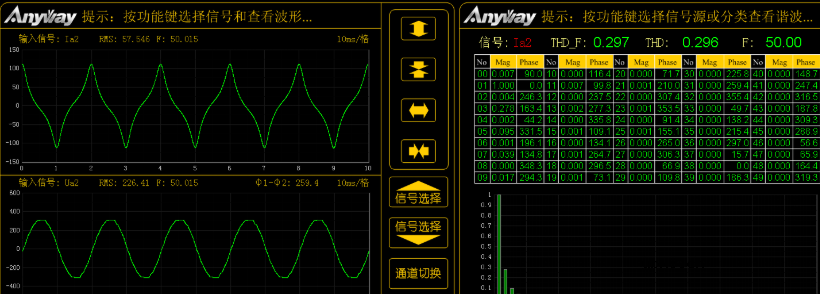

　　上图为单相变压器的空载输入波形图，图中电流波形畸变较大，根据其形状特点，一般称为“尖顶波”，由右侧频谱可知，尖顶波的谐波主要为奇次谐波，谐波阶数越高，谐波含量越小。

　　四、定子叠频法热试验的叠频波

　　

　　上图波形包含两种频率成分，分别为50Hz和40Hz，50Hz称为主电源，40Hz称为副电源。电压波形中，副电源幅值约为主电源的25%。

　　由于40Hz副电源的阻抗较低，电流波形中，其相对含量增大，波形波动变大。
