湿度传感器电路图

　　电容型湿度传感器应用电路

　　电容型湿度传感器是用高分子材料的湿敏元件作为敏感元件，它利用有机高分子材料的吸湿性能与膨润性能制成的，属水分子亲和力型湿敏元件，吸湿后，介电常数发生明显变化的高分子电介质，可做成电容式湿敏元件。常用的高分子材料是醋酸纤维素、尼龙和硝酸纤维素等。高分子湿敏元件的薄膜做得极薄，一般约5000埃，使元件易于很快的吸湿与脱湿，减少了滞后误差，响应速度快。

　　这种湿敏元件的缺点是不宜用于含有机溶媒气体的环境，元件也不能耐80qc以上的高温。电容型湿度传感器的应用电路图所示。它由两个时基电路IC1、IC2组成，556为双时基电路即两个555多谐振荡器，IC1及外围元件组成多谐振荡器．主要产生触发IC2的脉冲，IC2和电容型湿敏元件及外围元件组成可调宽的脉冲发生器，其脉冲宽度将取决于湿敏元件的电容值的大小，而湿敏元件的电容值的大小决定于空气中的相对湿度，调宽脉冲从IC2的⑨脚输出，经R5、C3滤波后成为直流信号输出。输出电压的大小正比于空气的相对湿度，其灵敏度为2 mV/%oRH。

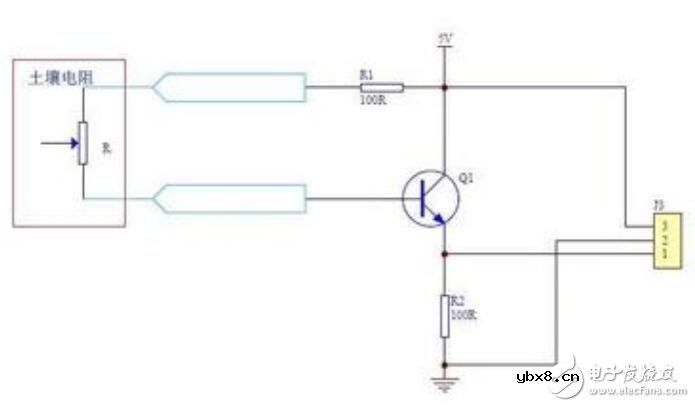

　　土壤湿度传感器电路图

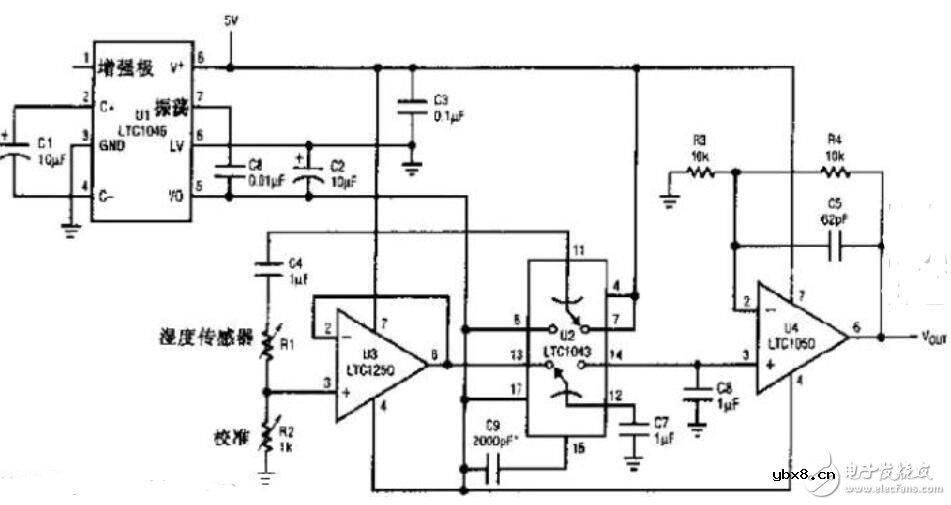

　　湿度传感器接口电路图
