转速传感器的类型

将旋转物体的转速转换为电量输出的传感器。转速传感器属于间接式测量装置，可用机械、电气、磁、光和混合式等方法制造。按信号形式的不同，转速传感器可分为模拟式和数字式两种。前者的输出信号值是转速的线性函数，后者的输出信号频率与转速成正比，或其信号峰值间隔与转速成反比。转速传感器的种类繁多、应用极广，其原因是在自动控制系统和自动化仪表中大量使用各种电机，在不少场合下对低速（如每小时一转以下）、高速（如每分钟数十万转）、稳速（如误差仅为万分之几）和瞬时速度的精确测量有严格的要求。常用的转速传感器有光电式、电容式、变磁阻式以及测速发电机。

转速传感器由磁敏电阻作感应元件，是新型的转速传感器。核心部件是采用磁敏电阻作为检测的元件，再经过全新的信号处理电路令噪声降低，功能更完善。通过与其它类型齿转速传感器的输出波形对比，所测到转速的误差极小以及线性特性具有很好的一致性。感应对象为磁性材料或导磁材料，如磁钢、铁和电工钢等。当被测体上带有凸起（或凹陷）的磁性或导磁材料，随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号，达到测速或位移检测的发讯目的。

转速传感器的类型

一． 光电式转速传感器 

光电式转速传感器对转速的测量，主要是通过将光线的发射与被测物体的转动相关联，再以光敏元件对光线的进行感应来完成的。光电式转速传感器从工作方式角度划分，分为透射式光电转速传感器和反射式光电转速传感器两种。 

1、投射式光电转速传感器 

投射式光电转速传感器设有读数盘和测量盘，两者之间存在间隔相同的缝隙。投射式光电转速传感器在测量物体转速时，测量盘会随着被测物体转动，光线则随测量盘转动不断经过各条缝隙，并透过缝隙投射到光敏元件上。 

投射式光电转速传感器的光敏元件在接收光线并感知其明暗变化后，即输出电流脉冲信号。投射式光电转速传感器的脉冲信号，通过在一段时间内的计数和计算，就可以获得被测量对象的转速状态。

2、反射式光电转速传感器 

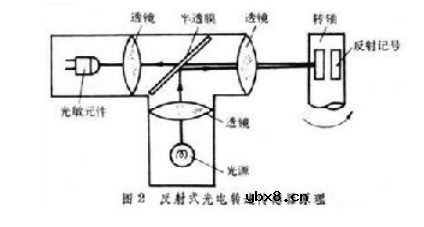

反射式光电转速传感器是通过在被测量转轴上设定反射记号，而后获得光线反射信号来完成物体转速测量的。反射式光电转速传感器的光源会对被测转轴发出光线，光线透过透镜和半透膜入射到被测转轴上，而当被测转轴转动时，反射记号对光线的反射率就会发生变化。 

反射式光电转速传感器内装有光敏元件，当转轴转动反射率增大时，反射光线会通过透镜投射到光敏元件上，反射式光电转速传感器即可发出一个脉冲信号，而当反射光线随转轴转动到另一位置时，反射率变小光线变弱，光敏元件无法感应，即不会发出脉冲信号。

二、变磁阻式转速传感器 

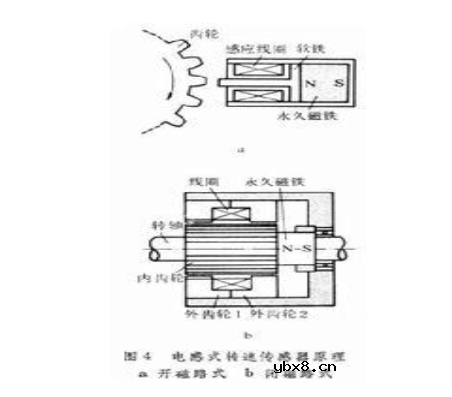

它属于变磁阻式传感器。变磁阻式传感器的三种基本类型，电感式传感器、变压器式传感器和电涡流式传感器都可制成转速传感器。电感式转速传感器应用较广，它利用磁通变化而产生感应电势，其电势大小取决于磁通变化的速率。这类传感器按结构不同又分为开磁路式和闭磁路式两种。开磁路式转速传感器（图4a）结构比较简单，输出信号较小，不宜在振动剧烈的场合使用。闭磁路式转速传感器由装在转轴上的外齿轮、内齿轮、线圈和永久磁铁构成（图4b）。内、外齿轮有相同的齿数。当转轴连接到被测轴上一起转动时，由于内、外齿轮的相对运动，产生磁阻变化，在线圈中产生交流感应电势。测出电势的大小便可测出相应转速值。

三．电容式转速传感器

它属于电容式传感器，有面积变化型和介质变化型两种。 

1、面积变化型 

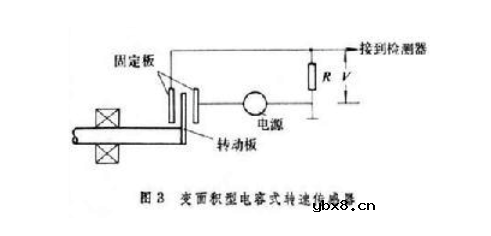

图3中是面积变化型的原理，图中电容式转速传感器由两块固定金属板和与转动轴相连的可动金属板构成。可动金属板处于电容量最大的位置，当转动轴旋转180°时则处于电容量最小的位置。电容量的周期变化速率即为转速。可通过直流激励、交流激励和用可变电容构成振荡器的振荡槽路等方式得到转速的测量信号。

2、介质变化型 

介质变化型是在电容器的两个固定电极板之间嵌入一块高介电常数的可动板而构成的。可动介质板与转动轴相连，随着转动轴的旋转，电容器板间的介电常数发生周期性变化而引起电容量的周期性变化，其速率等于转动轴的转速。 

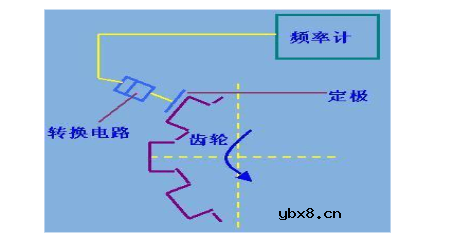

图中齿轮外沿面作为电容器的动极板，当电容器定极板与齿顶相对时，电容量最大，而与齿隙相对时，电容量最小。因此，电容量的变化频率应与齿轮的转频成正比。

四、霍尔转速传感器 

霍尔转速传感器的主要工作原理是霍尔效应，也就是当转动的金属部件通过霍尔传感器的磁场时会引起电势的变化，通过对电势的测量就可以得到被测量对象的转速值。霍尔转速传感器的主要组成部分是传感头和齿圈，而传感头又是由霍尔元件、永磁体和电子电路组成的。 

1、霍尔转速传感器的工作原理 

霍尔转速传感器在测量机械设备的转速时，被测量机械的金属齿轮、齿条等运动部件会经过传感器的前端，引起磁场的相应变化，当运动部件穿过霍尔元件产生磁力线较为分散的区域时，磁场相对较弱，而穿过产生磁力线较为几种的区域时，磁场就相对较强。 

霍尔转速传感器就是通过磁力线密度的变化，在磁力线穿过传感器上的感应元件时，产生霍尔电势。霍尔转速传感器的霍尔元件在产生霍尔电势后，会将其转换为交变电信号，最后传感器的内置电路会将信号调整和放大，输出矩形脉冲信号。 

2、霍尔转速传感器的测量方法 

霍尔转速传感器的测量必须配合磁场的变化，因此在霍尔转速传感器测量非铁磁材质的设备时，需要事先在旋转物体上安装专门的磁铁物质，用以改变传感器周围的磁场，这样霍尔转速传感器才能准确的捕捉到物质的运动状态。 

霍尔转速传感器主要应用于齿轮、齿条、凸轮和特质凹凸面等设备的运动转速测量。高转速磁敏电阻转速传感器除了可以测量转速以外，还可以测量物体的位移、周期、频率、扭矩、机械传动状态和测量运行状态等。 

霍尔转速传感器目前在工业生产中的应用很是广泛，例如电力、汽车、航空、纺织和石化等领域，都采用霍尔转速传感器来测量和监控机械设备的转速状态，并以此来实施自动化管理与控制。
