电压传感器怎么使用

电压传感器是一种将被测交流电压、直流电压、脉冲电压转换成按线性比例输出直流电压或直流电流并隔离输出模拟信号或数字信号的装置。

在电压变送器的应用中，其控制精度和动态跟踪性能起着关键的作用。通常情况下，谐波的检测精度和动态响应速度是相互矛盾的，检测精度的提高往往需要更多的历史数据，这使得动态响应速度下降，此时，电流变送器会因为输出谐波电流与理想的补偿谐波电流之间的时延而难以获得较好的滤波效果；而动态响应的提高，往往是数据信息的提取量不够，影响到检测精度。这使得APF往往发生谐波补偿量过补或欠补，同样影响到绍兴中仪电子的电流变送器的性能。为了保证电流变送器的高精度和高实时性，高性能的传感器起着关键的作用。本文为大家带来了电压传感器的使用方法。

电压传感器怎么使用----电压传感器的安装

（1）线路板插针焊接式安装：既在线路板上做上线条，将传感器焊接在线路板上，如同一个元件一样。其优点是体积小﹑重量轻﹑节省空间﹑易于安装。

（2）螺钉紧固型安装：即将传感器用螺钉拧在机箱底部或某个固定位置上，对外连接是各种不同的端子引线连接。其优点是牢固﹑方便﹑易于拆卸。

（3）导轨型安装：既在传感器的底部有标准的35mm宽的燕尾槽，可以卡式安装。其优点是方便，具有通用性，适合于野外做业安装。

电压传感器怎么使用----电压传感器的测量

（1）接触式测量：既测量量须接入到传感器中，传感器是串入到原边电路中的。电压传感器，部分小电流传感器及5A变送器均为接触式测量。

（2）非接触式测量：既所要测量的量无须断路，原边电路穿过传感器既可。

电压传感器怎么使用----电压传感器的应用计算

磁平衡式电压传感器应用时，是将被测电压转换成额定输入电流进行测量的，需要加外接电阻。计算如下：

例：用KV50A/P电压传感器，测量220V电压

因为：KV50A/P电压传感器的额定输入电流Ii=10mA，原边内阻Ri=430Ω现在要测量电压Ui=220V，需要计算外接电阻R。

解：R=V/Ii-Ri=220V/10mA-430Ω=21.57KΩ

考虑到电阻的标准化，则选择外接电阻R=22KΩ。

由此看来，在测量百伏以上的电压时，工程上简算的方法为R=Ui/Ii。但若考虑整个测量系统的精度误差，则应按上述方法严格计算。

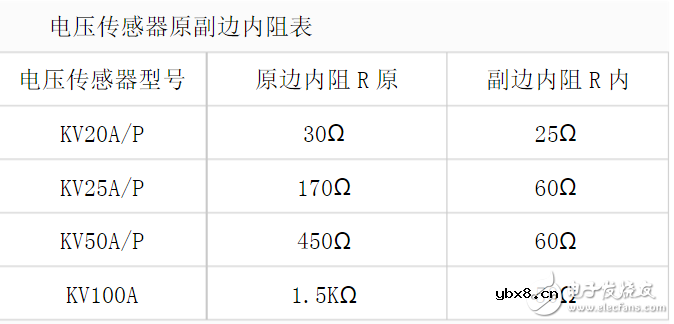

为了以上计算将电压传感器原、副边内阻列于表下：

用户根据使用情况，做些简单的计算，以便传感器处于最佳的工作状态。

电压传感器怎么使用----电压传感器的选择

1、指标要求

当要求交直流同时可测，测量精度要求较高，动态特性又要好时，这样应选择磁平衡式电流电压传感器。动态特性要求次之，并要求电压输出型的，经济型的，可以选择直测式电流传感器。只测量交流，输出为标准信号的，应选择变送器类产品。

2、环境

当温度有特殊需求时，比如军级产品的温度要求。在定货时须特殊言明，单独制作。在有强磁场干扰的环境中，使用传感器要有屏蔽措施。

电压传感器怎么使用----使用霍尔传感器的注意事项

（1）使用传感器时，应先接通副边电源，再接通原边电流或电压。

（2）测量电流时，最好用单根导线充满模块孔径，以获得最佳动态特性和灵敏度。

（3）测量电压时，被测电压应先串接限流电阻，在得到传感器所规定的原边电流后，再接入电压传感器原边端子。

（4）模块的最佳精度是在额定值下测得的。当被测电流低于额定值时，为了获得较好的精度，原边可以使用多匝，即：Ip*Np=额定安匝数。
