DS18B20的调试总结和程序

DS18B20简介

DS18B20是常用的数字温度传感器，具有体积小，硬件开销低，抗干扰能力强，精度高的特点。 DS18B20数字温度传感器接线方便，封装成后可应用于多种场合，如管道式，螺纹式，磁铁吸附式，不锈钢封装式，型号多种多样，有LTM8877，LTM8874等等。

主要根据应用场合的不同而改变其外观。封装后的DS18B20可用于电缆沟测温，高炉水循环测温，锅炉测温，机房测温，农业大棚测温，洁净室测温，弹药库测温等各种非极限温度场合。耐磨耐碰，体积小，使用方便，封装形式多样，适用于各种狭小空间设备数字测温和控制领域。

单个18B20实现温度测试步骤

该文档所用程序为FREESCALE JM60单片机，总线时钟为8M，若要移植到其它MCU上，需要将时间重新调节，或者更改总线时钟频率的输出；

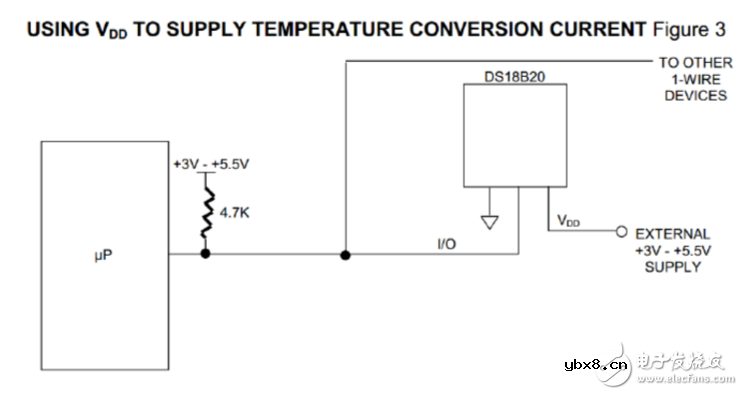

电路图

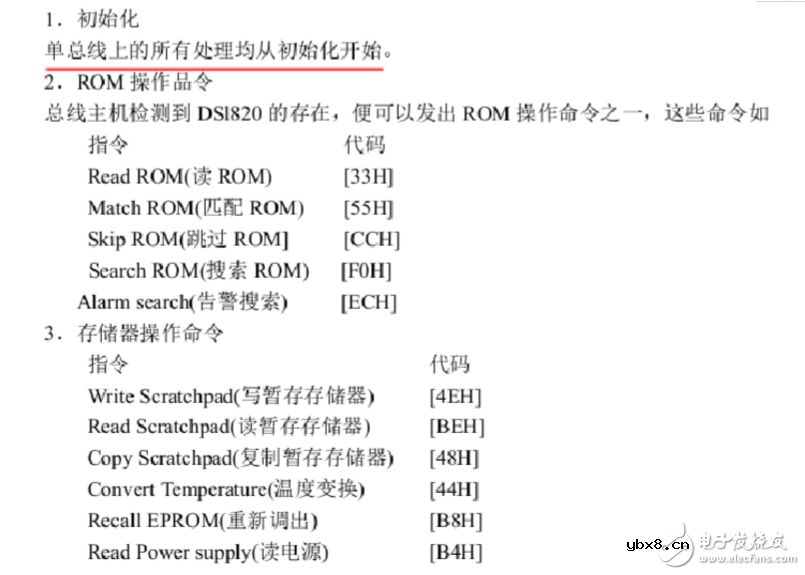

DS18B20工作协议：初始化，存储器操作命令，处理数据；

在关于时序的编写中，for循环中的NOP指令，和单独调用的NOP指令所用时间完全不同；NOP占用1/总线时

钟的时间；如JM60的总线时钟为8M，则NOP指令一定占用0.125US，而将NOP放在FOR循环中，由于FOR的判断指令，加法指令，以及转子程序等等消耗的时间很长，远远大于一个NOP的指令，此时，若要获得执行代码的精确时间，最好用示波器观察，再得出最直接的结果；

在单片机的使用中，不要用浮点数，全部用整数代替，在数据进行移位作乘法时，一定要注意数据有没有越界，算出来的数很容易出现错误，并且在出现浮点数时，可以将数据放大到一定的精度，然后在显示时，将小数点移到对应的位置即可；

在数据做乘法容易越界时，一般将其赋给一个字节多的整数，作为中间变量运算，在确保数据不会越界后，再将其赋给最后结果；

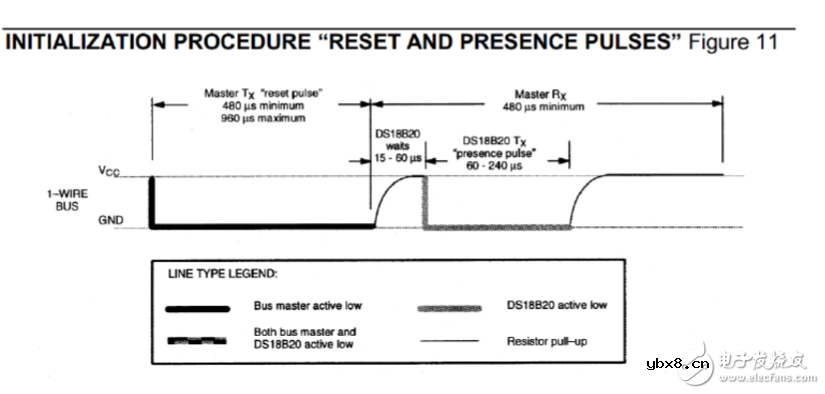

初始化时序
